ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

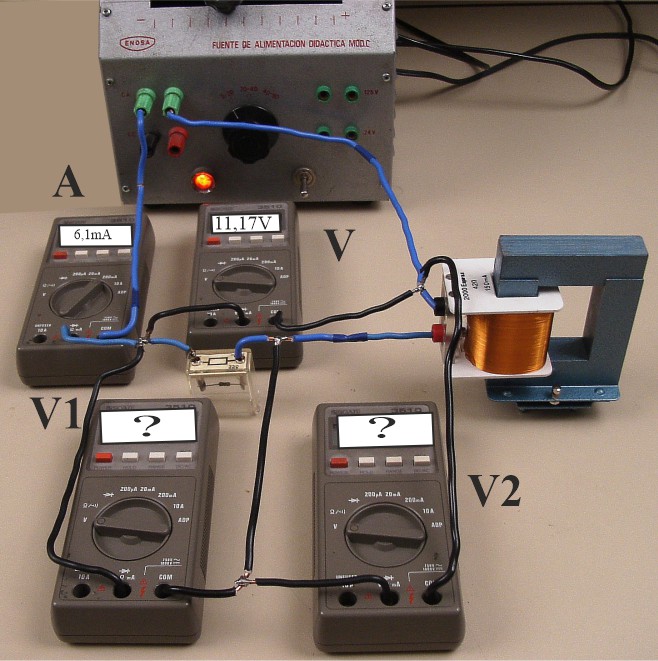

136*.En
el circuito de la figura, con un generador que suministra una frecuencia de
50Hz, una R (330Ω) en serie
con una bobina de resistencia r de 43Ω con los datos que se toman visualmente se podrá asegurar que:
a)V1 marcará en voltios: a)6,5 b)2,5 c)5,4 d)6,2
b)V2 marcará en voltios: a)9,96 b) 6,96 c)6,99 d)10
c)Su reactancia inductiva será
en ohmios: a)1500 b)1700 c)1663 d)1700
d)El coeficiente de
autoinducción valdrá en henrios: a)5 b)6 c)4 d)7
Datos visuales V=11,17V A=6,1mA otros datos conocidos f=50Hz, R=330Ω y r=43Ω 137

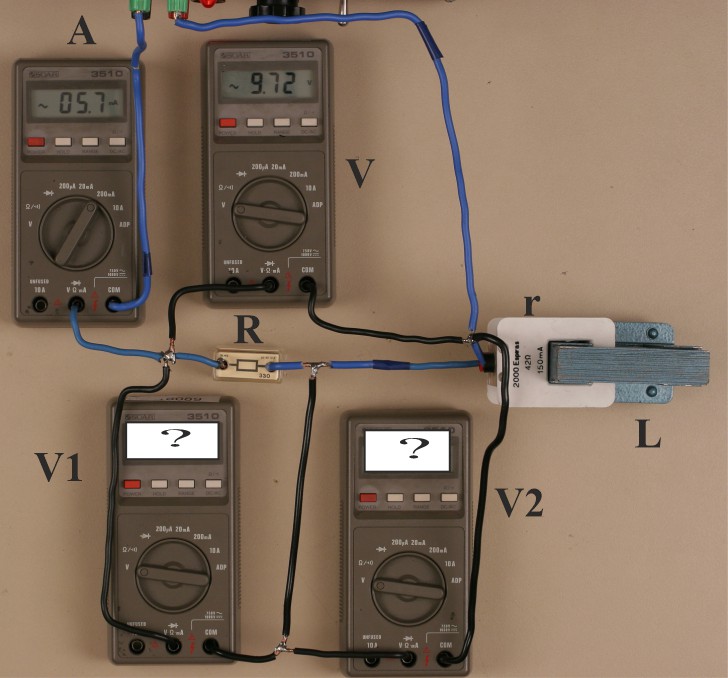

137.En el circuito de la
figura, con un generador que suministra una frecuencia de 50Hz, una R
(330Ω) en serie con una bobina de resistencia r de 43Ω, con
los datos que se toman visualmente se
podrá asegurar que:
a)
Su reactancia inductiva será en ohmios: a)1500 b1600) c)1700 d)1800
b)
El coeficiente de autoinducción valdrá en henrios: a)2 b)3 c)4 d)5
c)
V1 marcará en voltios: a)1,9 b)2 c)2,1 d)3
d)
V2 marcará en voltios: a)9,2 b)9.3 c)9,4 d)9,5
Datos visuales A=5,7mA V=9,72V otros datos
conocidos f=50Hz, R=330Ω y r=43Ω

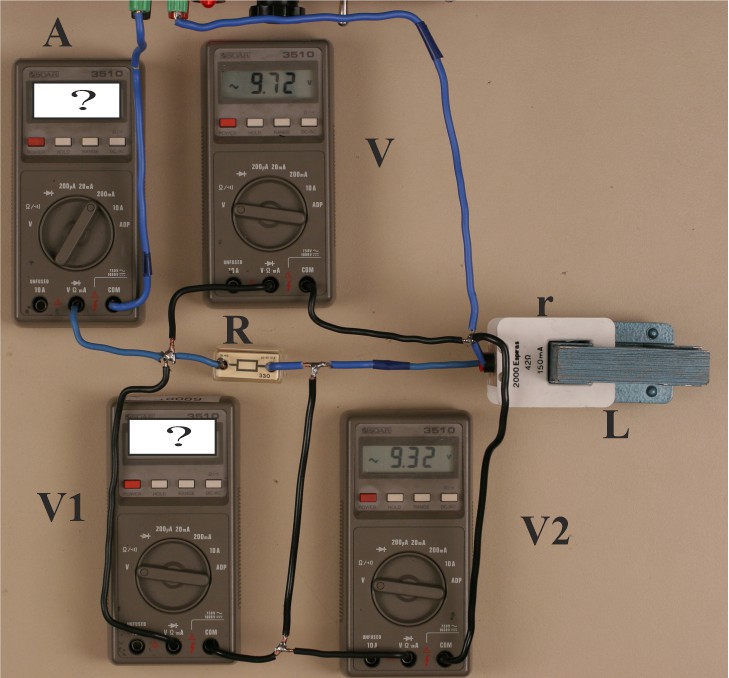

138.En el circuito de la figura, con un generador que
suministra una frecuencia de 50Hz, una R (330Ω) en serie con una bobina de resistencia r
de 43Ω con los datos que se toman visualmente se podrá asegurar que:
a)
V1 marcará en voltios: a)5,5 b)1,8 c)6 d)7,2
b)
A marcará en miliamperios: a)5,7 b)14,1 c)15 d)16,2
c)
Su reactancia inductiva será en ohmios: a)1230 b)1330 c)1340 d)1664
d)
El coeficiente de autoinducción valdrá en henrios: a) 4,7 b)3,8 c)3,9 d)5,3
Datos visuales V=9,72V V2=9,32V otros datos conocidos f=50Hz, R=330Ω y
r=43Ω

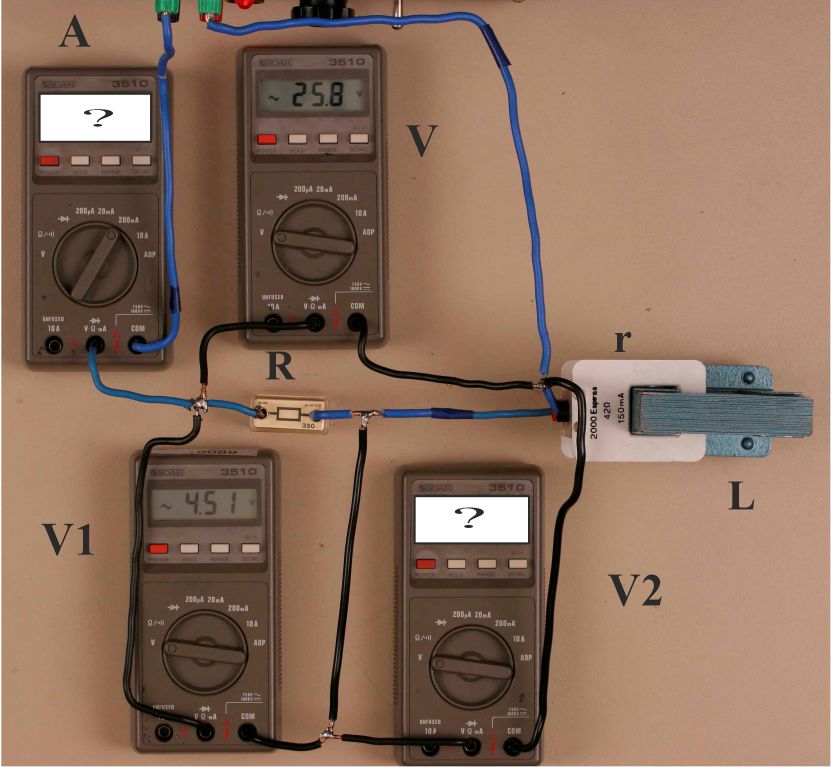

140.*En el circuito de la
figura, con un generador que suministra una frecuencia de 50Hz, una R
(330Ω) en serie con una bobina de resistencia r de 43Ω y
coeficiente de autoinducción de 5,5H. Con los datos que se toman visualmente se podrá asegurar que:
a)
Su reactancia inductiva será en ohmios: a)1730 b)1850 c)1700 d)1630
b)
La impedancia del circuito será en ohmios: a)1972 b)1767 c)1827 d)1867
c)
A marcará en amperios: a)0,0137 b) 13,6 c)0,014 d)0,016
d)
V2 marcará en voltios: a)23,1 b)24,2 c)25,3 d)26
Datos
visuales V1=4,51V V=25,8. Otros datos conocidos f=50Hz, R=330Ω y
r=43Ω

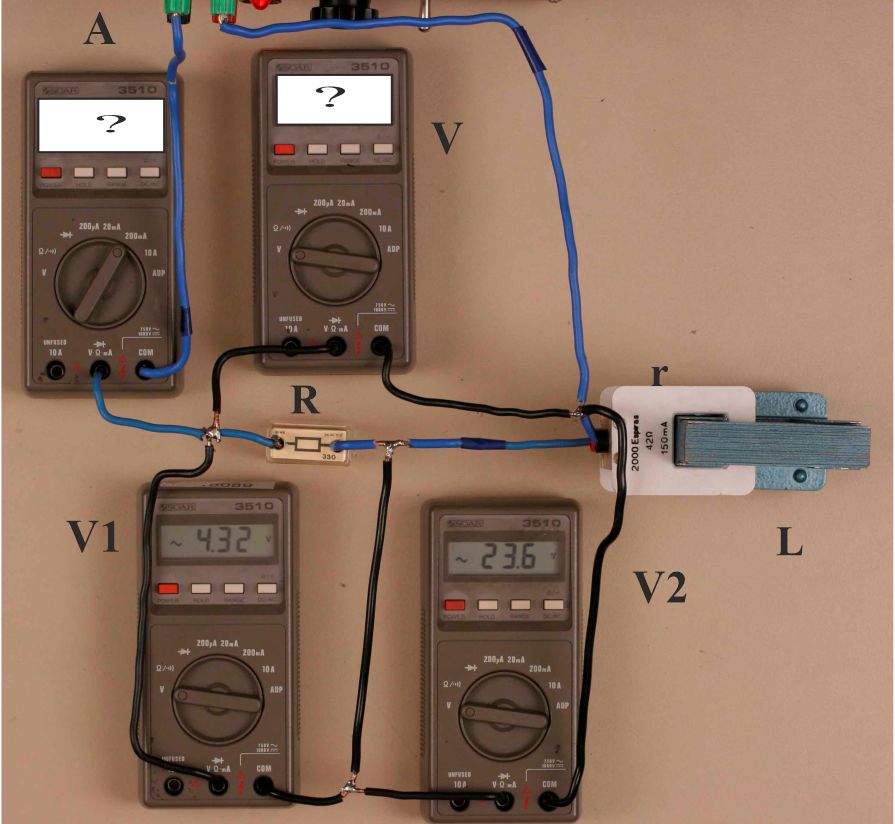

139.En el circuito de la figura, con un generador que
suministra una frecuencia de 50Hz, una R (330Ω) en serie con una bobina de resistencia r
de 43Ω , y coeficiente de
autoinducción de 5,7H, con los datos que se toman visualmente se podrá asegurar que:
a)
Su reactancia inductiva será en ohmios: a)1780 b) 1880 c)2000 d)1794
b)
La impedancia del circuito será en ohmios : a)1720 b)1832 c)1620 d)1920
c)
A marcará en miliamperios: a)22,3 b)23 c)13 d)17
d)
V marcará en voltios: a)19,2 b)21,9 c)23,9 d)20
Datos
visuales V1=4,32V V2=23,6V otros datos conocidos f=50Hz, R=330Ω , r=43Ω y L=6H
