ELECTRICIDAD 21.  CIRCUITO ELÉCTRICO II

421. Se conoce con el nombre de nudo, todo punto donde confluyen tres o mas conductores de un circuito eléctrico, y en este caso las cargas eléctricas que entran en uno de ellos es igual a las que salen. Esto se basa en:

a) Principio de conservación de la energía

b) Principio de conservación de la carga

c) Principio de inercia

d) Principio de incertidumbre

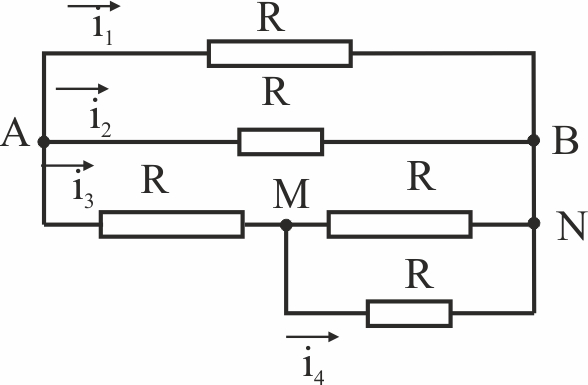

423. La figura presenta una porción de un circuito eléctrico, dándose las intensidades de las corrientes no nulas que pasan por los conductores que se cruzan en un punto. La relación entre estas corrientes será:

a) i1+i2=i3+i4             b) ) i1+i4=i3+i2

c)  i1+i3=i2+i4             d) ) i3=i2+i1+i4

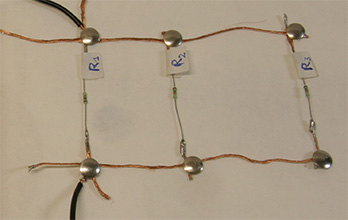

427. En el circuito de la figura se aprecian  nudos y mallas  que sería en número y por ese orden:

a) 4 y 4            b) 4 y 5            c) 4 y 6          d) 4y 3



428. En el circuito de la figura se podrán identificar un número de nudos y mallas tal como  de forma sucesiva

a) 6 y 6

b) 4 y 5

c)5 y 5

d)4 y 6

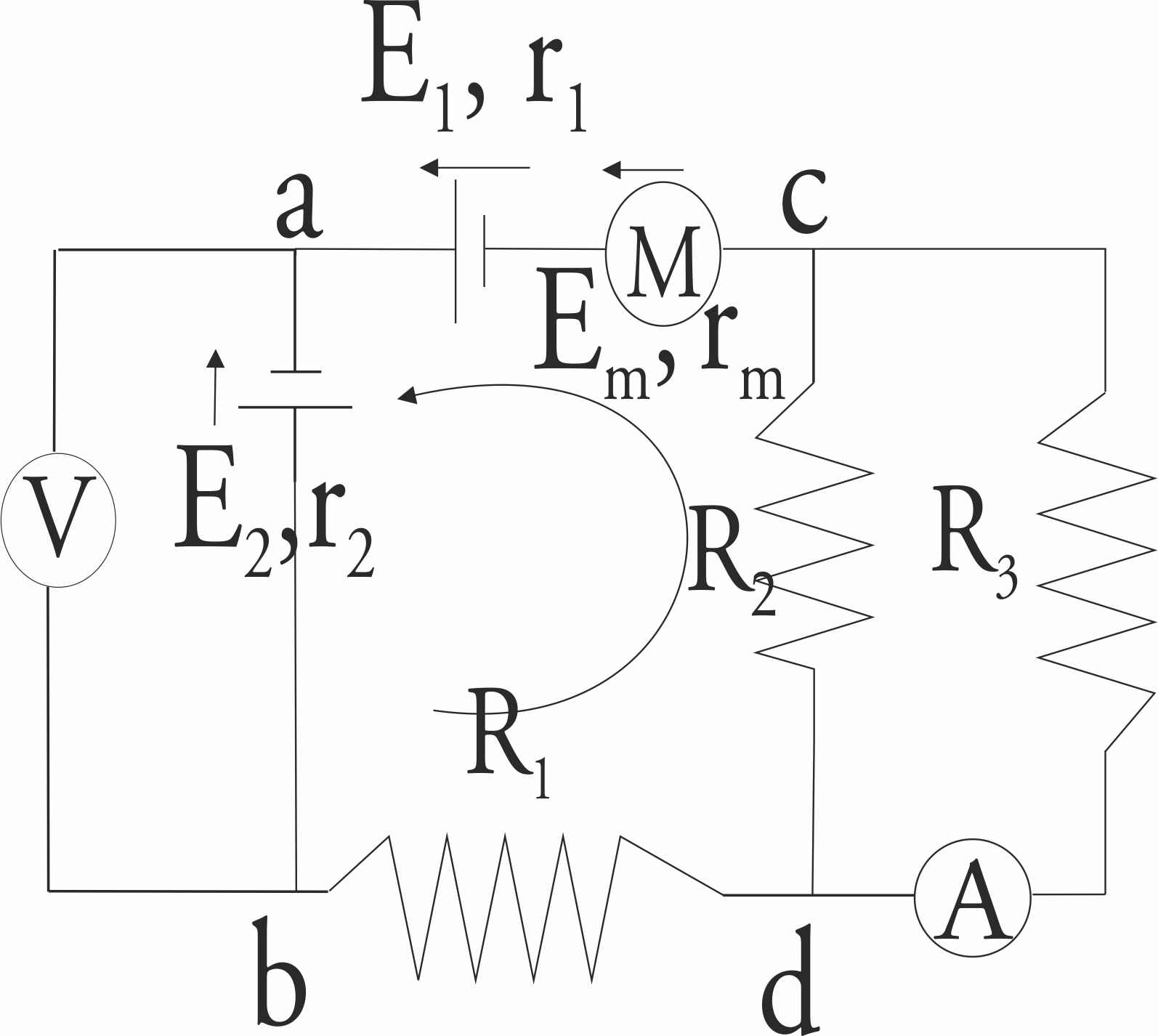

429*. Cuando se recorre una malla,  se debe tomar siempre el mismo sentido de recorrido, de forma que todas las intensidades que circulen en dicho sentido serán positivas, mientras que en sentido contrario, negativas. Del mismo modo los generadores de fuerzas electromotrices, cuyo se les asigna el sentido convencional, de segmento menor (-) a segmento mayor(+).Así en  la red que se indica, y con el recorrido señalado y aplicando las normas dichas, y siendo E1 y E2, generadores y EM un motor,  y r1,r2, y rm resistencias internas de los aparatos, se podrá decir que:

a)El sentido de E2, es incorrecto, tal como está dibujado

b)Al recorrer la malla en el sentido indicado E1, es positivo

c) El sentido de Em es correcto tal como está señalado

d) E1 y E2, está en oposición







430. En la red anterior y siendo  E1 40V, r1=1Ω, E2=10V, r2=2Ω, Em=5V, rm=2Ω, R1=10 Ω , R2=5 Ω , y R3=5 Ω, podrás asegurar que  el voltímetro V marcará: a)4V                                                           b)12,3V                                               c)15,5V                                                d)4,9V

mientras que el amperímetro A, marcará: a)1,29A                              b)2,2A                                                                                                           c)1A                                                     d)2,5A



431. En la red anterior, la diferencia de potencial entre a  y c, será de: a)2,56 b)4,56 c)2,86  d)4,86V

mientras que el rendimiento del generador E1, será de: a)91,2%                                                 b)95%                                                                  c)93,6%                                             d)94,6%



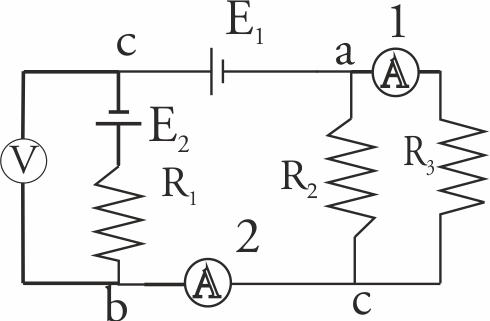

433. En la red dada y siendo  E1 30V, EM=10V, y las resistencias internas respectivas de los generadores r1=1Ω rM=2Ω,  R1=13 Ω , R2=20 Ω , y R3=5 Ω, podrás asegurar que  el voltímetro V marcará:

a) 4V                                  b)12V                                                            c)6V                                 d)10V

mientras que el amperímetro A marcará:

a)1A                                          b)1,5A                                                   c)2A                                          d)2,5A

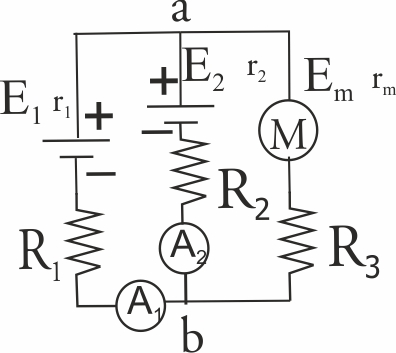

434. En la red dada siendo  E1 20V, r1=0,5Ω, E2=20V, r2=0,5Ω, Em=6V, rm=1Ω, R1=1,5 Ω , R2=0,5 Ω , y R3=3 Ω, podrás asegurar que  el amperímetro A1 marcará:

a)1A                                      b)2A                                                            c)1,5A                                  d)0,5A

mientras que el amperímetro A2, marcará:

a)1A                                      b)2A                                                            c)1,5A                                  d)0,5A

y el rendimiento del motor será del:

a)55%                                 b)67%                                                           c)81%V                               d)75%





424. Una malla es un conjunto de conductores que se cierran en si mismo, formando un circuito cerrado. En ellas, la suma algebraica de los fuerzas electromotrices y contraelectromotrices que existen es igual a la suma algebraica de las intensidades por las resistencias recorridas por la corriente eléctrica, es lo que se conoce como ley de las mallas, que se basa en el:

a) Principio de conservación de la energía

b) Principio de conservación de la carga

c) Principio de inercia

d) Principio de incertidumbre





425*. En el circuito de la figura del test 422, podrás considerar como malla la sucesión de puntos:

a) A,C,D,E      b) A,B,C,F      c) C,F,E,D          d) A,B,D,E



426. Tanto la ley de los nudos como la de las mallas, fueron enunciados por un estudiante universitario de 21 años, en 1865. El apellido de este estudiante era:

a) Ampère       b) Newton       c) Kirchoff          d)Maxwell

440.    En la red dada, los amperímetros A1 y A2 marcan respectivamente 3A y 2 A, con los datos que te dan:

E1=20V, r1=1 Ω , r2=2 Ω, r3=0 Ω, R1=3 Ω ,R2=10 Ω , R3=4 Ω, dirás que:

La  E3 vale: a)1V,       b)1,5V             c)3V                d)2V

La  E2 vale: a)4V        b)3V                c)2V                d)1,5V

Vba vale: a)10V         b)8V                c)4V                d)2V

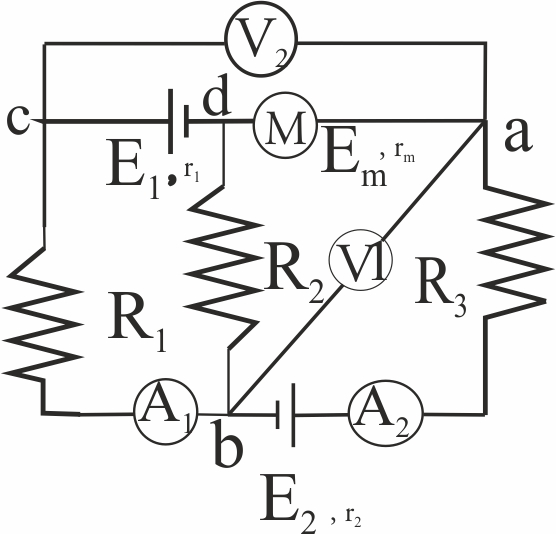

436. En la red dada y siendo  E1 40V, r1=1Ω, E2=10V, r2=2 Ω Em=5V, rm=2Ω,  R1=10 Ω , R2=5 Ω , y R3=5 Ω, podrás asegurar que  el voltímetro V2 marcará: a)3,9V b)     3V                                                   c)   2,5V

d)3,5V

mientras que el amperímetro A2 marcará: a)2A

b)2,5A                                                    c)3A

d) 3,5A

que  el voltímetro 1 marcará:  a) 15,1V

b)27,1V                                                        c)  30V

d) 25,2V

mientras que el amperímetro A1 marcará: a) 1,1A b) 1,5A                                                       c)2,1A                                             d)0,84A

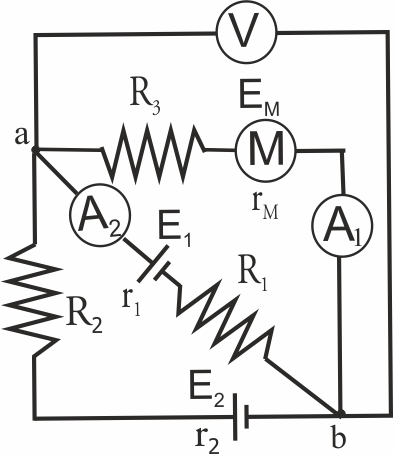

438.  En la red dada, el voltímetro V marca 30V, con los datos que te dan:

E1=50V, r1=2 Ω , E2=40V, r2=5 Ω, rm=5 Ω, R1=18 Ω ,R2=25 Ω ,

R3=5 Ω, dirás que:

La fcem de M vale: a)43V     b)41V             c)35V  d)22V

A2 marcará: a)05A                b)1,5A             c)1AA              d)2A

A1 marcará: a)1,33A,             b)1A                c)2A                d)1,5A









437. En la red dada, A1, marca 0,2A, con los datos que te dan:

E1=3V,  , E2=5V,   R1=5 Ω , R2=5 Ω ,  dirás que:

RX valdrá en Ω: a)2,   b)3      c)2,5            d)3,5

V ab valdrá: a)1V      b)2V   c)1,5V             d)2,5V

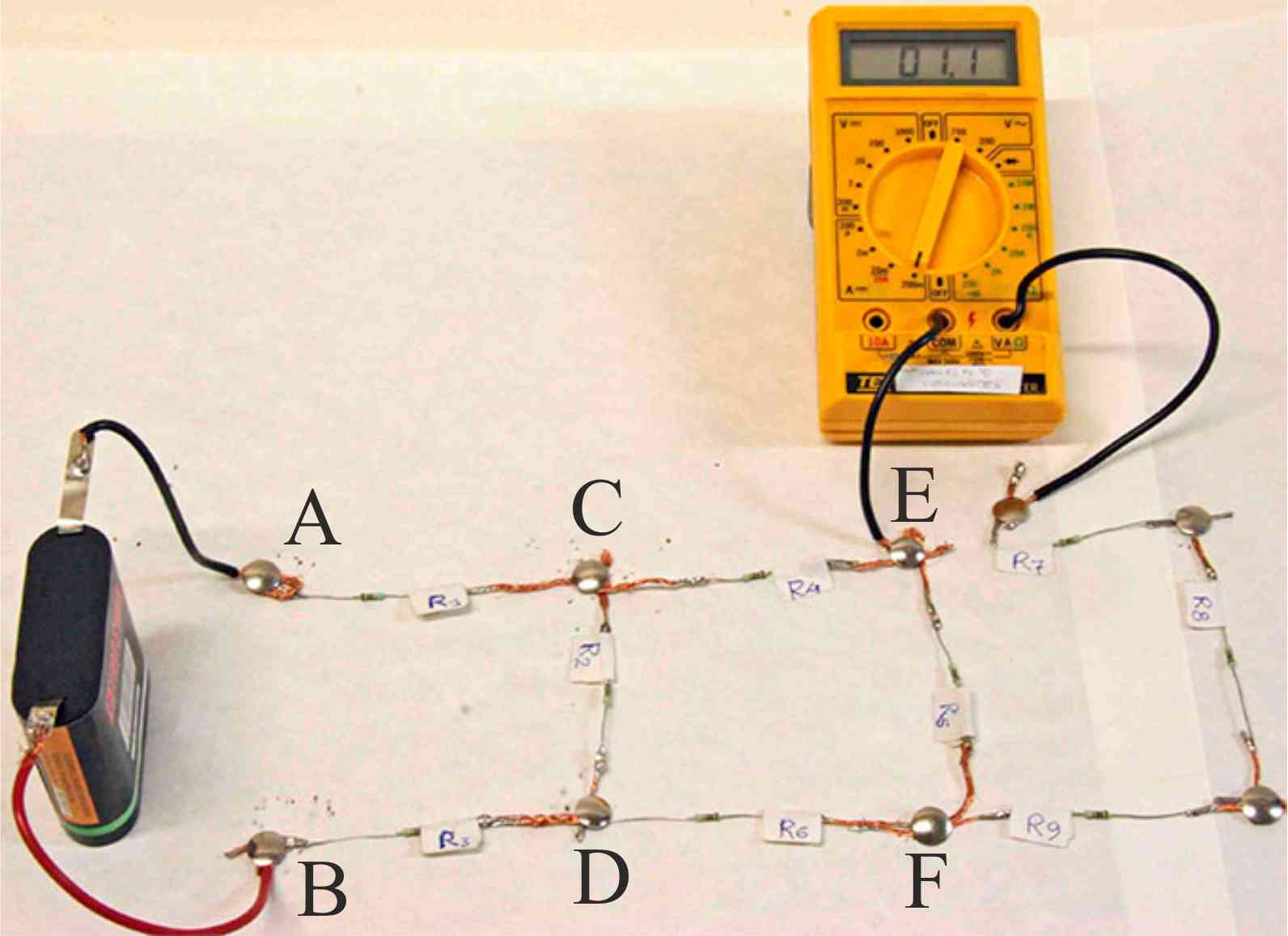

422. En el circuito de la figura  podrás decir que son nudos los puntos señalados con las letras

a) A,C,D,E      b) A,B,C,F      c) C,F,E,D          d) A,B,D,E

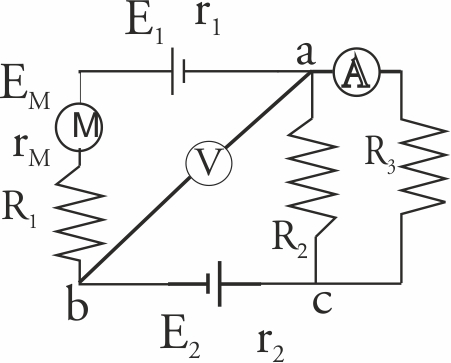

432. En la red dada y siendo  E1 30V, E2=10V, y las resistencias internas respectivas de los generadores r1=1Ω r2=2Ω,  R1=13 Ω , R2=20 Ω , y R3=5 Ω, podrás asegurar que  el voltímetro V marcará: a)10V                                                  b)15V                                                                                         c)20V                                                                                       d)25V

mientras que el amperímetro A2, marcará: a)1A                                                   b)2A                                                                                          c)1,5A                                                                                    d)2,5A

 y A1, marcará:     a)1,6A       b)1,2A            c)1A    d)0,6A

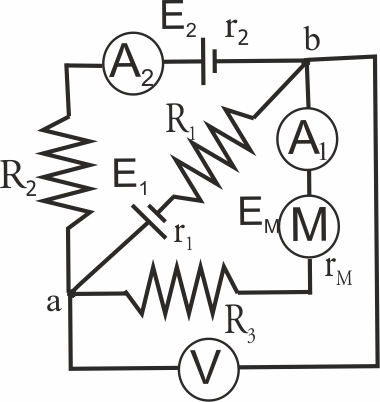

439.  En la red dada, el voltímetro V marca 20V, con los datos que te dan:

 r1=2 Ω , E2=40V, r2=2 Ω, EM=5,V rM=5 Ω, R1=8 Ω ,R2=18 Ω , R3=5 Ω, dirás que:

La fem de E1 vale: a) 20V      b)25V             c)30V              d)15V

A2 marcará: a)1A,      b)2A                c)1,5A             d)0,5A

A1 marcará: a)1A       b) 2A              c)0,5A             d)1,5A

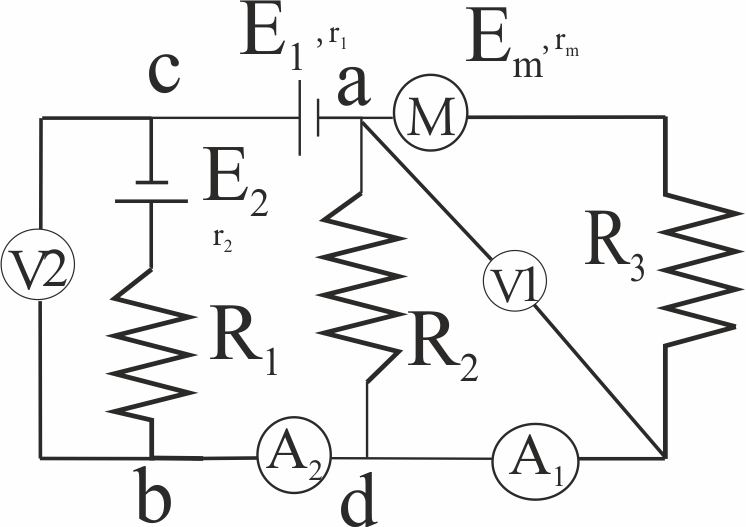

435. En la red dada siendo  E1 40V, r1=1Ω, E2=10V, r2=2Ω, Em=5V, rm=2Ω, R1=10 Ω , R2=5 Ω , y R3=5 Ω, podrás asegurar que  el voltímetro V2 marcará:

a)19V                             b)9V                                                           c)29V                             d)39V

mientras que el amperímetro A1, marcará:

a) 2,9A                        b)2,1A                                                            c)2,5A                        d)1,5A

V1, marcará:

a)0,1V                          b)0,2V                                                           c)0,3V                          d)0,4V

Mientras que A2 marcará

a)1,4A                          b)2,9A                                                           c)2,1A                      d)2,5A
