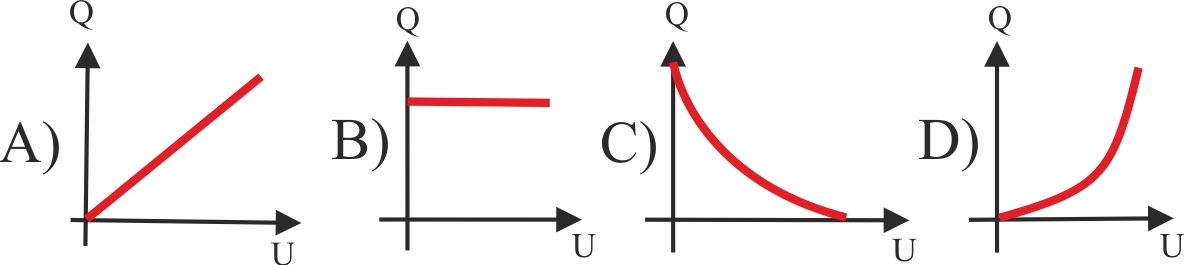

304.De las gráficas dadas
la que mejor representa la cantidad de carga Q, en función de la tensión
eléctrica U aplicada a las armaduras de un condensador es la:
a)A b)B c)C d)D
305. Si en un condensador
cuyo dieléctrico es capaz de soportarlo se duplicara la diferencia de potencial
ente armaduras:
a)
Su carga se duplica y su capacidad b) Su carga y capacidad
permanecen constantes
c)
Su carga se duplica pero su capacidad es constante d) Carga y capacidad se reducen a la mitad
306. Tres condensadores
inicialmente descargados se asocian en serie tal como muestra la figura.
Suponiendo que C1<C2<C3, se podrá
asegurar que:
a)q1>q2>q3 b) q1<q2<q3 c) q1=q2=q3 d) q1=q2>q3
307. En una asociación de
condensadores con diferentes capacidades dispuestos en serie se puede asegurar
que:
a)
Las tensiones en cada uno son directamente proporcionales a sus capacidades
b)
La capacidad total es la suma de las capacidades
c)La
tensiones de cada uno son inversamente proporcionales a sus capacidades
d)Las
cargas de cada uno son inversamente proporcionales a sus capacidades
308. Para aumentar la
capacidad de un condensador plano se debe:
a) Aumentar la distancia entre las placas
b)
Sustituir el dieléctrico por otro con coeficiente dieléctrico menor
c)Sustituir el dieléctrico por otro con coeficiente dieléctrico mayor
d) Reducir la superficie de las placas
309. Dos condensadores de
3µF y 6µF, respectivamente se unen a una diferencia de potencial de 90V, de
ellos dirás que:
Su capacidad equivalente
es en microfaradios: a)2 b)9 c)18 d)4
La carga del condensador
equivalente: a) 3,8.10-4C b) 0,8.10-4C c) 1,0.10-4C d)1,8.10-4C
La carga adquirida por
cada condensador: a) 3,8.10-4C b) 0,8.10-4C c) 1,0.10-4C d)1,8.10-4C
La diferencia de
potencial entre las armaduras de cada condensador: a)45 y 45 b)60 y 30 c)80 y 10 d)30-60
3010. Siendo la capacidad
equivalente del sistema de la figura 50µF, la capacidad de cada condensador
será en microfaradios:
a) 30 b)40 c)50 d)60
311. Dos condensadores C1 y C2, están formados por dos placas metálicas paralelas y aisladas.
En los dos la distancia entre placas es la misma pero la superficie de las
placas de C1, es el doble de las de C2. Ambos tienen la
misma carga Q. Si se asocian en paralelo, la carga de C2 será:
a)2Q b)2Q/3 c)3Q/2 d)Q/2
312. Las armaduras de un
condensador plano de placas paralelas tienen una superficie de 80π cm2,
siendo la distancia entre ellas de 20cm, en el vacío. Se unen a una batería que proporciona una diferencia de
potencial de 2000V, si s desconectan de la batería y se introduce silicona
entre las placas (k=3), ahora su capacidad será:
a) La
mitad b)el doble c)el triple d)la tercera parte
mientras que su diferencia
de potencial será en voltios: a)6000 b)2000 c)3000 d)667
313. Un condensador
plano, en el aire, se carga bajo una
diferencia de potencial U, entre las placas. Se aisla y separan las placas. Cuando la distancia entre ellas se hace doble, la
diferencia de potencial entre ellas será:
a)U/2 b)2U c)U/3 d)U
314. La energía
almacenada por un condensador de 100µF, cargado con una tensión de 100V, es en
julios de:
a)0,5 b)0,1 c)2 d)1
315. Si en un condensador
se triplica el potencial aplicado, su
energía se
a)
triplica b) duplica c) se divide por 3 d) se hace 9 veces mayor
316.Un condensador de 1µF
de capacidad, inicialmente descargado, se une a una fuente de corriente
continua hasta que se carga completamente. Si se descarga a través de una
resistencia, el calor producido es de 0,125J. Con esos datos podrás deducir que
la diferencia de potencial entre sus armaduras cuando estaba completamente
cargado será de:
a)100V b)300V c)
500V d)50V
317. Un condensador de
láminas paralelas aisladas, separadas por 2mm, se cargan con 0,46µC. Si su
capacidad es de 2,64µF, el trabajo que habrá que hacer para separar las placas
hasta 3,2mm es de:
a)2,64.10-4J b) 2,64.10-3J c) 2,46.10-4J d) 2,43.10-4J
318. En la figura te dan
un sistema de condensadores, de igual capacidad, conectados de la forma
indicada. De ellos podrás asegurar que el que:
a) presenta mayor diferencia de potencial entre placas es el a) C1 b) C2 c)
C3
b)
adquirirá mayor carga es el a) C1 b)
C2 c) C3
c)
almacenará mayor energía es el a) C1 b)
C2 c) C3

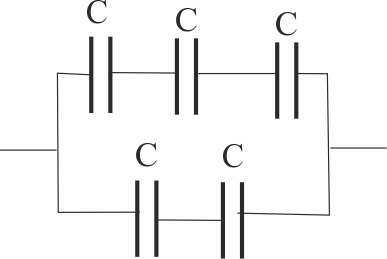

319. En la figura te dan
un sistema de condensadores, de igual capacidad, conectados de la forma
indicada. De ellos podrás asegurar que el que:
a)
tiene mayor diferencia de potencial entre placas es el a) C1 b)
C2 c) C3
b)
adquirirá mayor carga es el a) C1 b) C2 c)
C3
c)
almacenará mayor energía es el a) C1 b) C2 c) C3

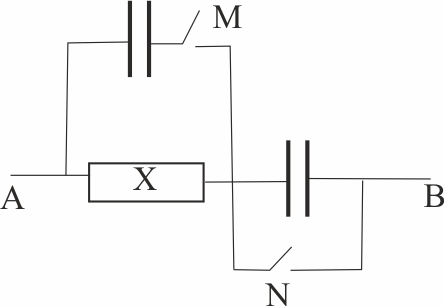

320. En el circuito dado
X es una caja de condensadores con un capacidad total de 15µF, y M y N son dos
interruptores. Si se pretende reducir la capacidad del circuito entre A y B, se
deberá:
a) cerrar M y abrir N
b) cerrar N
y abrir M
c) cerrar M y N
d) abrir
M y N
303.Un condensador, se
conecta a la terminal apropiada de una batería de 300V. cuando se carga
totalmente, esta alcanza los 30.10-9C, por ello podrás decir que su
capacidad es en faradios de:
a)3.10-3 b) 1.10-6 c) 3.10-6 d) 1.10-10
ELECTRICIDAD
15. CONDENSADORES

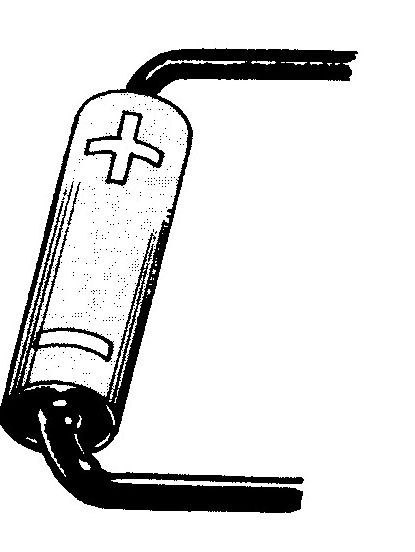

301*. Los condensadores electrolíticos (los mas
usados)como el de la figura constan de una solución acuosa de un electrolito
situada entre dos electrodos metálicos con una fina capa de aislante (dieléctrico),extendida
sobre una lámina de aluminio, su capacidad es muy grande pero tienen el
inconveniente que:
a)
Solo se pueden emplear con corriente continua
b)No
pueden someterse a diferencia de potencial elevados
c)
Solo se pueden emplear en corriente alterna
d)Son
muy caros
302.Un condensador es un
dispositivo eléctrico capaz de:
a)
generar corriente eléctrica b) almacenar energía eléctrica
c)
crear una diferencia de potencial d)producir carga eléctrica
