ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

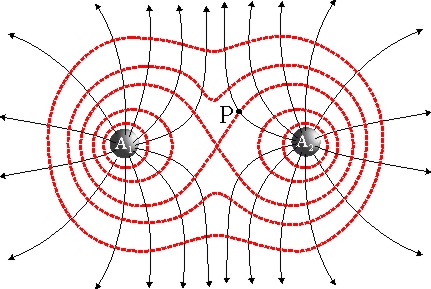

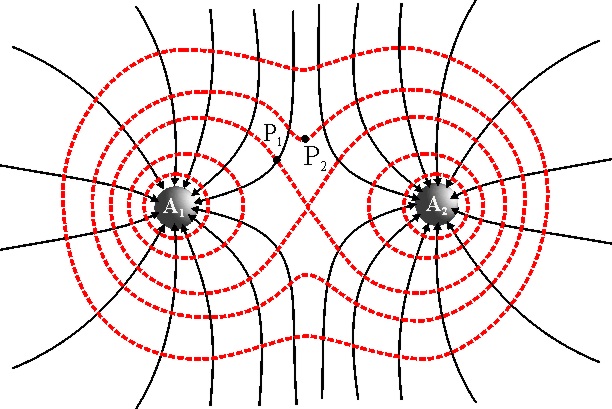

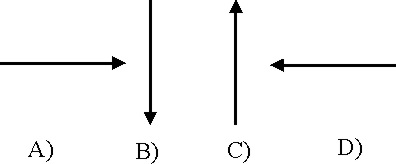

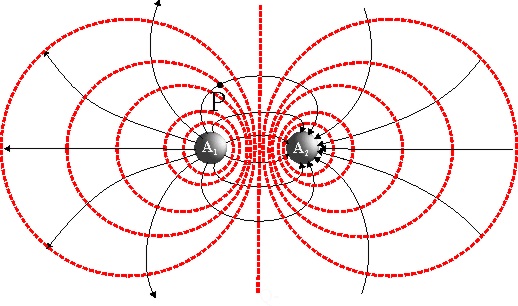

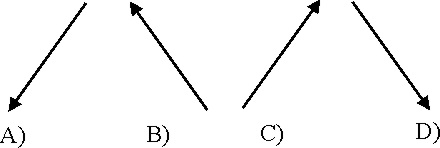

203. Dadas dos cargas eléctricas iguales A1 y A2, y sus líneas de fuerza y líneas equipotenciales, dirás que la intensidad del campo creado en el punto P, vendrá dada por el vector:
a) A b)
B c) C d) D
Mientras que en P2, el vector representativo será de todos los dados:
el a) A b) B c) C d) D

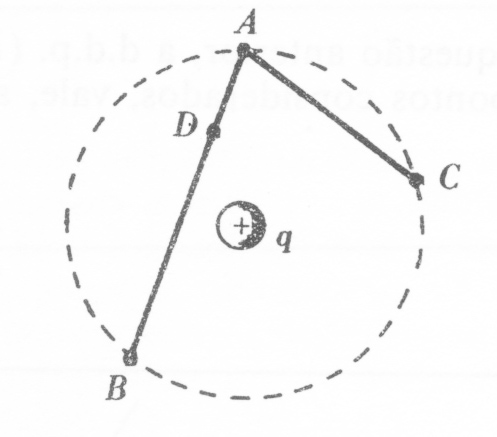

210. En el campo creado por la carga puntual q, se
desplaza la unidad de carga positiva, desde B hasta A, y después hasta C. El
trabajo realizado sería:
a)0 b)>0 c)<0
Si se partiera del punto D, entonces:
a) WBD>WDA b) WBD<WDA c) WBD=WAD d)WBD=-WDA

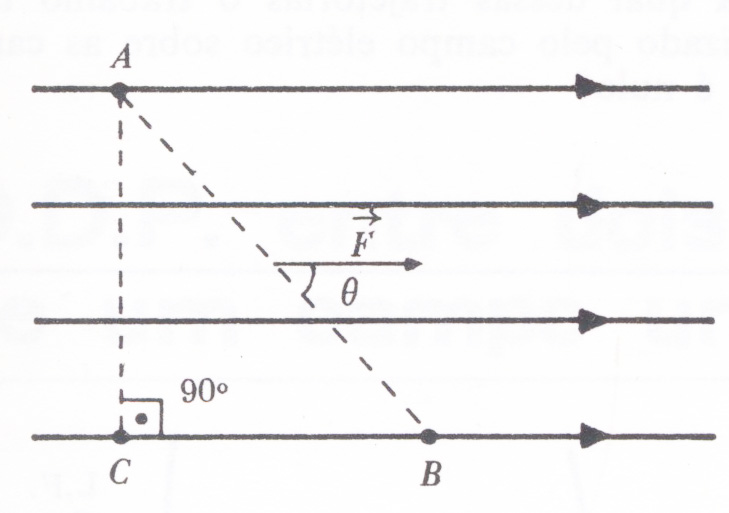

212. Una carga puntual positiva es transportada desde A
hasta B, ya directamente, ya pasando por
C. Del trabajo efectuado podrás decir que:
a) WAB>WACB
b) WAB<WACB
c) WAB=WACB

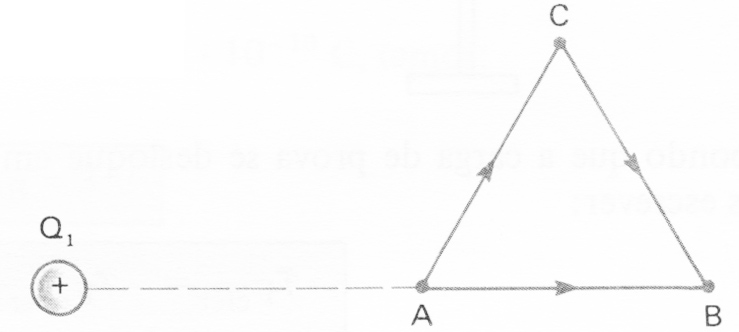

214. A, B y C, se encuentran en el campo eléctrico de la carga Q1.
Para transportar una carga de prueba positiva desde A hasta B, se realiza un
trabajo W. Si se pretende transportar la misma carga desde A hasta B pasando
por C, el trabajo a realizar será:
a) W/2 b) W√2 c) W d)
2W

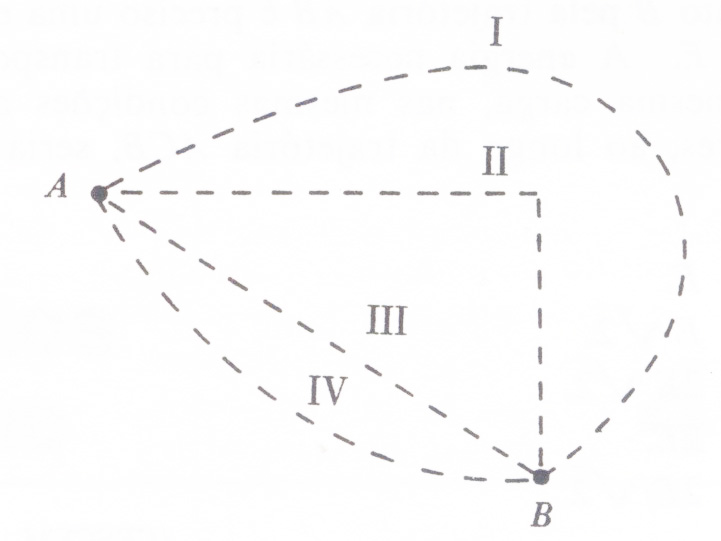

211. Entre los puntos A y B, de un campo eléctrico se
desplaza una unidad de carga eléctrica, siguiendo 4 trayectorias posibles. Del trabajo efectuado
podrás decir que:
a) WI>W2>W3>W4
b) WI<W2>W3<W4
c) WI>W2>W3<W4
d) WI=W2=W3=W4
213. Los puntos A, B y C, se encuentran en un campo eléctrico
creado por una carga positiva q. Las distancias L, entre ellos son iguales.
Para transportar una carga puntual positiva desde A hasta B directamente, es
necesaria una energía E, de lo que se deducirá que la que haría falta para ir de A hasta B, pasando por C, será:
a)2E b)E c)E√2 d)E/2

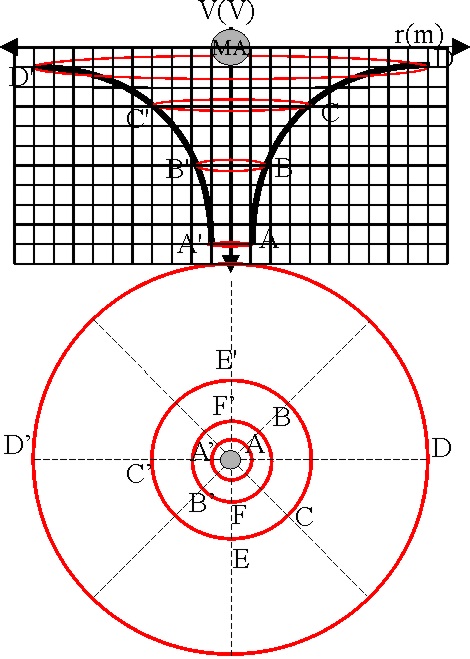

209*. La gráfica dada corresponde a la variación del potencial de una carga puntual positiva, linealmente y superficialmente en el campo originado por una carga negativa MA. El examen de la misma te obligará a asegurar que:
a) El campo al que hace referencia es atractivo
b) El potencial de d y d’ es el mismo pero de
signo contrario
c) La diferencia de potencial entre c y c’ es 0
d) Las circunferencias son líneas
equipotenciales

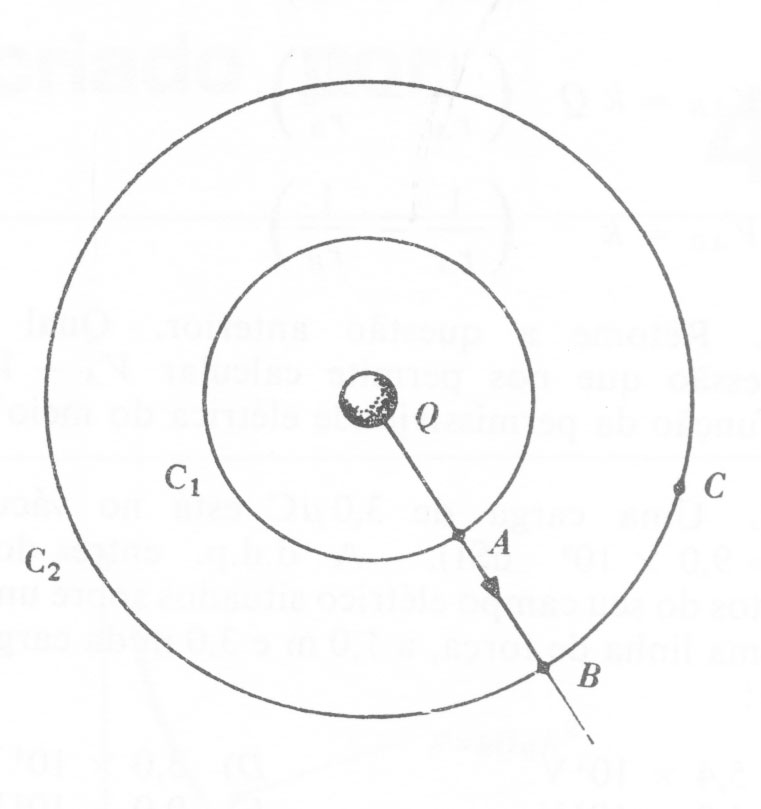

215. Sean C1 y C2, las superficies
equipotenciales del campo creado por Q. En dicho campo se pretende desplazar
una carga unitaria positiva desde A hasta C, ya directamente, ya pasando por
B. En esta situación podrás decir que:
a)VAB=VAC b) VAB>VAC c) VAB<VAC
mientras que el trabajo realizado:
a) WAB>WACB b) WAB=WACB c) WAB<WACB

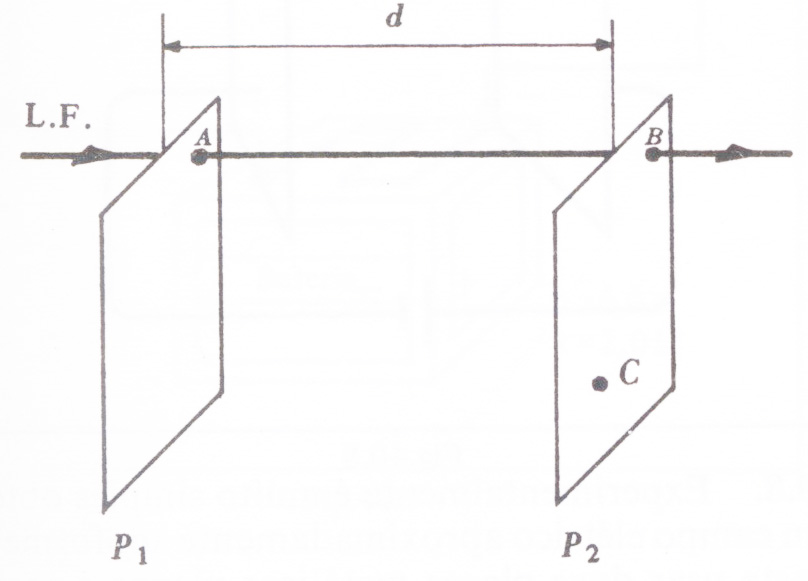

216*. Sean
P1 y P2, dos superficies equipotenciales planas,
separadas por una distancia d, y atravesadas por la línea de fuerza dada de un
campo cuya intensidad es E y se pretende desplazar en dicho campo la
carga q. Con estas consideraciones podrás decir que:
a) VA =VB
b)VAB=VAC
c)WAC=Eqd
d)WAC=-Eqd

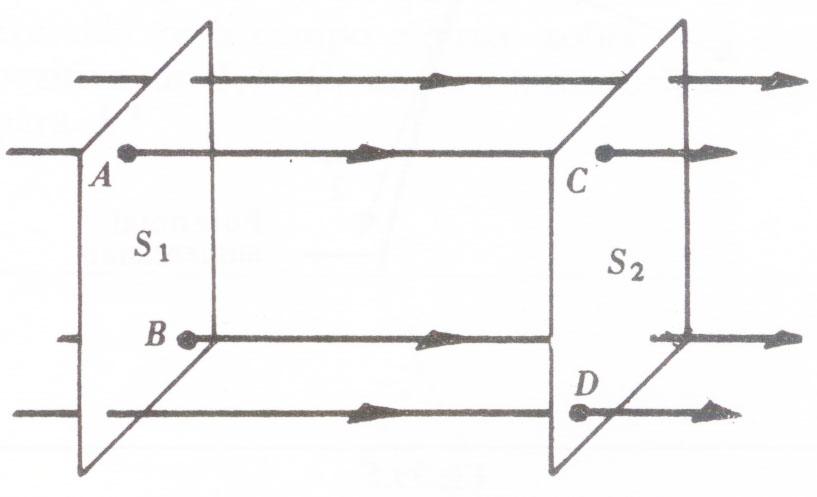

217. Dadas las superficies equipotenciales S1 y S2 de un campo eléctrico podrás asegurar que:
a) VA=VB=VC=VD
b) VA>VB>VC>VD
c)VA=VB<VC=VD
d) VA=VB>VC=VD
218. Si una carga eléctrica positiva q, es transportada
desde A hasta B, en el campo eléctrico dado siguiendo la línea de puntos, el
trabajo realizado será:
a) W=0 b)W>0 c)W<0

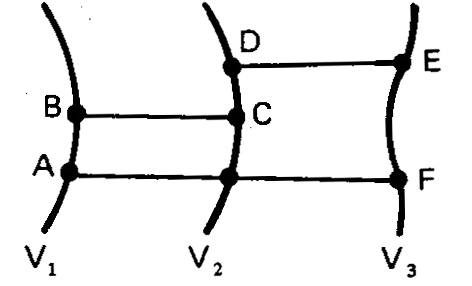

220. V1,V2 y V3, son
superficies equipotenciales tales que V3=2V2=10V1 . Dos cargas puntuales negativas se trasladan , la 1 siguiendo el camino
ABCD, y la 2, directamente de A a F. En estas
condiciones podrás asegurar que:
a) WABCD >WAF, y en ambos casos
el sistema produce energía
b) WABCD =WAF y en ambos casos el
sistema recibe energía
c) WABCD =WAF y en ambos casos el
sistema produce energía
d) WABCD >WAF, y en ambos casos
el sistema recibe energía

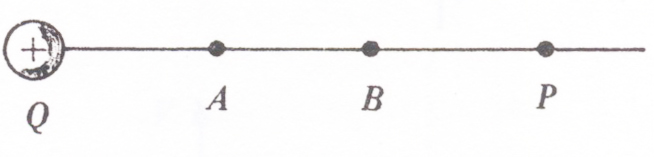

219. Si en vez
de escoger como origen de los
potenciales el infinito, se eligiera el punto P, entonces :
a) Aumentaría el potencial de A
b) Disminuiría el potencial de B
c) No variarán los potenciales
d) La diferencia de potencial entre A y B sería constante

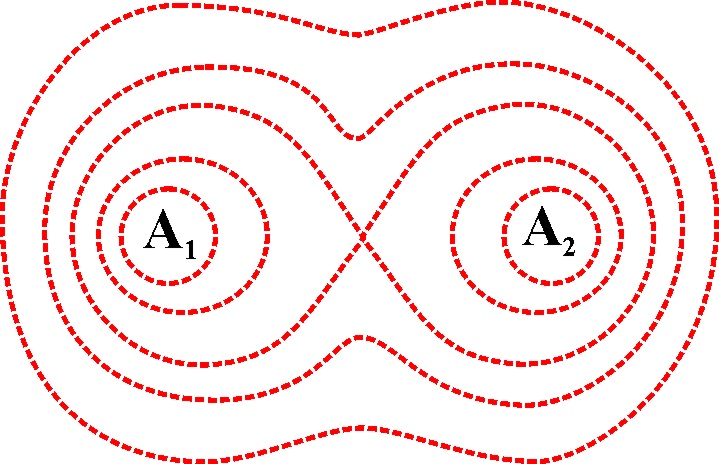

202*.Dada la figura de las líneas de equipotenciales creadas por dos cargas puntuales iguales A1 y A2, podrás asegurar que:
a)Las dos
son cargas positivas
b)A2 es una carga positiva y A1 es negativa
c)Las dos
son cargas negativas
a) A b) B c) d) D

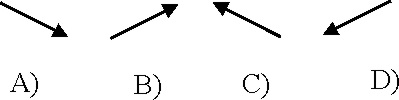

205. Dadas dos cargas iguales A1 y A2, con sus líneas de fuerza y líneas equipotenciales, dirás que la intensidad del campo creado en el punto P1, vendrá dada por el vector:
a) A b)
B c) C d) D
mientras que el ángulo formado he dicho punto por la superficie equipotencial y el vector campo será:
a)0º b) 90º c) >90º d)<0º
204. Dadas dos cargas iguales en magnitud A1 y A2, cuyas líneas de fuerza y líneas equipotenciales te dan, dichas magnitudes sólo podrán corresponder a :
a) Cargas positivas
b) Cargas negativas
c) Cargas de signo opuesto
Por otra parte, dirás que la intensidad del campo creado en el punto P, vendrá dada por el vector:

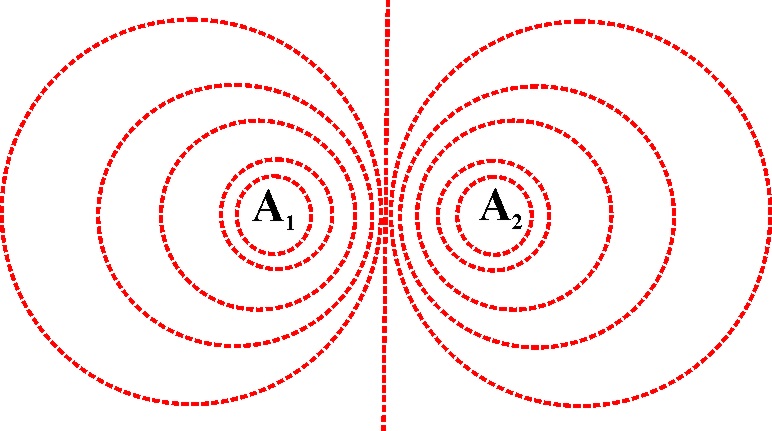

201*.Dada la figura de las líneas de
equipotenciales creadas por dos cargas puntuales iguales A1 y A2, podrás asegurar que:
a) Las dos
son cargas positivas
b)A2 es una carga positiva y A1 es negativa
c)A1 es una carga positiva y A2 es negativa
ELECTRICIDAD 10. SUPERFICIES EQUIPOTENCIALES 2.DIFERENCIA DE POTENCIAL ELÉCTRICO. TRABAJO

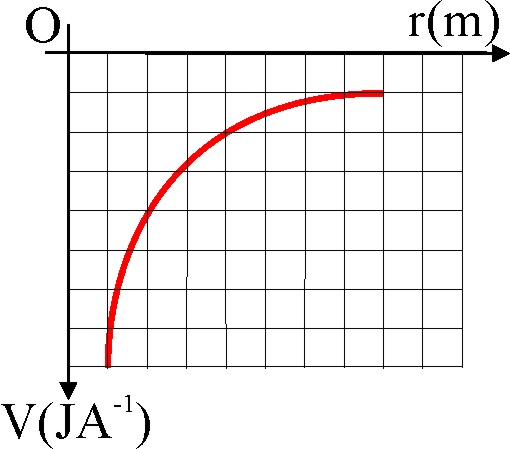

206. Si te dan la gráfica potencial distancia para un determinado campo vectorial, creado por una carga eléctrica, podrás decir del mismo que la carga que crea el campo es
a) Positiva
b) Negativa
c) >0
d) <0
207*. El signo del potencial en su expresión matemática tiene su origen en:
a) El ángulo que forman la intensidad
del campo y el desplazamiento
b) Que las líneas de fuerza sean
entrantes o salientes
c) La operación matemática del
producto escalar
d) Si se ejerce atracción o repulsión

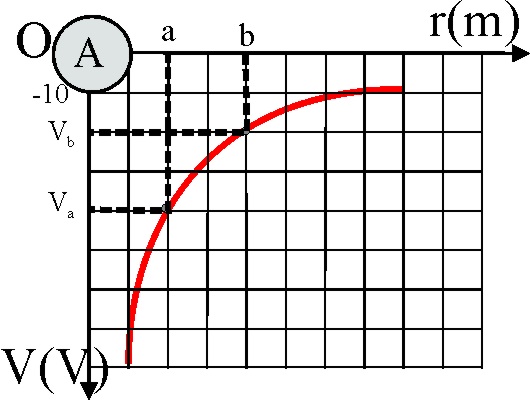

208*. La diferencia de potencial en la figura dada Vab en el campo creado por la carga A, corresponderá al:
a) Trabajo
de llevar la unidad de carga positiva desde a hasta b
b) Trabajo
de llevar la unidad de carga negativa desde a hasta b cambiado de signo
c) La
intensidad del campo por la distancia
d) La
intensidad del campo entre la distancia
