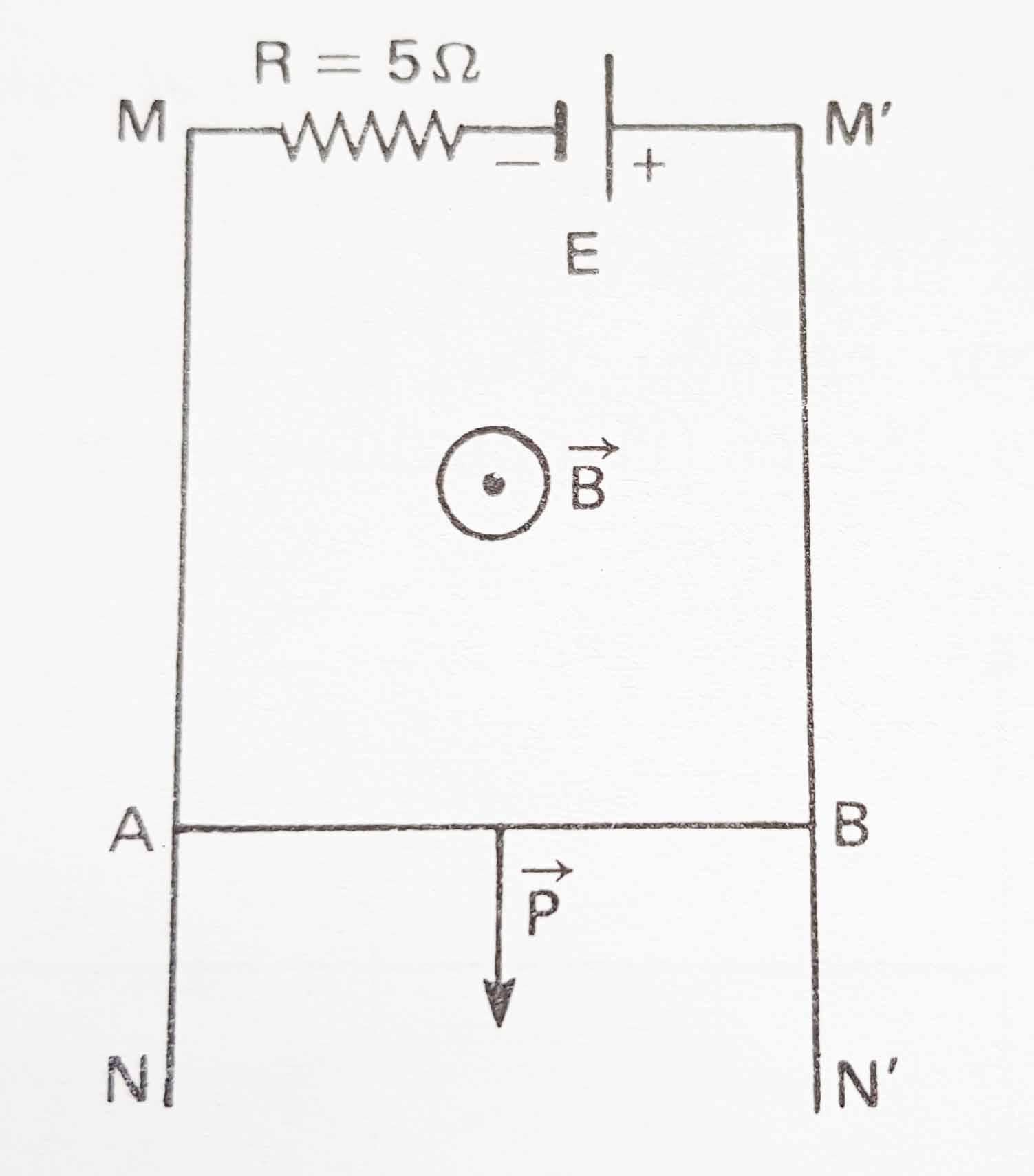

66. El hilo conductor AB
de 1m, y 20N de peso se mantiene a una velocidad constante de 10m/s cerrando un
circuito de 5Ω, de resistencia en un campo magnético constante de 2T, en
el sentido indicado. Con estos datos se podrá deducir que :
a) El sentido de la corriente inducida en el
circuito es antihorario
b)La intensidad de la
corriente inducida será de 5A
b) La fem Є de la corriente inducida es de 20V
c)La fem E, valdría 5V
67. La figura representa
una barra conductora MN de resistencia despreciable que se desplaza con
velocidad constante de 20m/s, sobre hilos conductores que cierran un circuito
con una resistencia 1Ω por la acción de una masa de 2kg que cuelga de ella.
En el circuito existe un generador de fuerza electromotriz E, y sobre él actúa
un campo magnético perpendicular a él de 0,5T. Con estos datos se podrá
asegurar que:
a) La fuerza
electromotriz inducida Є en la barra es de 10V
b) La intensidad de la
corriente inducida es de 40A
c) La tensión del hilo
que suporta m es de 20N
d) La fuerza
electromotriz E del generador es de 30V
Tómese g= 10m/s2

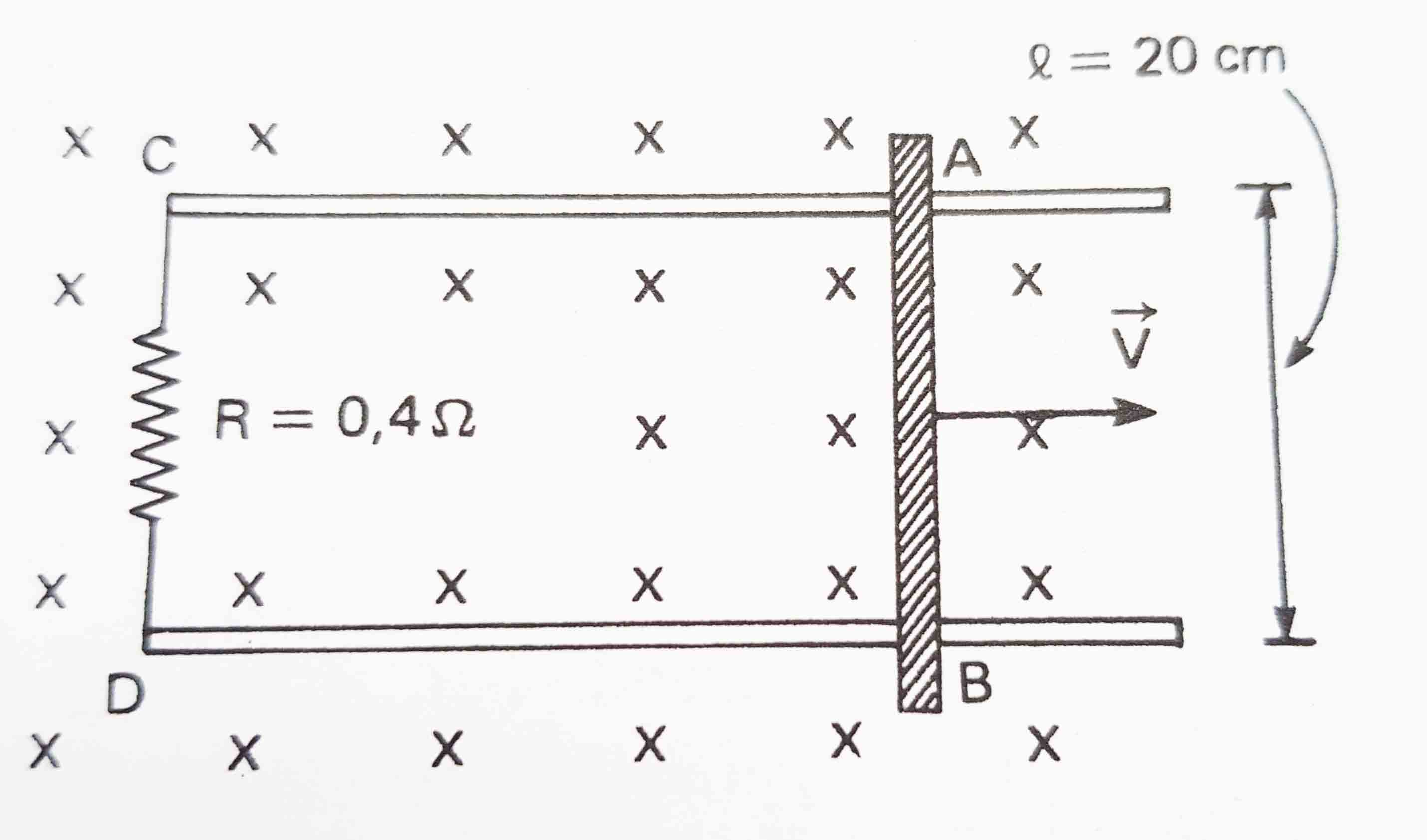

68. El hilo conductor AB,
se desplaza con velocidad constante de 10m/s cerrando un circuito de 0,4Ω,
de resistencia en un campo magnético constante de 20T, en el sentido indicado.
Con estos datos se podrá deducir que :
a) El sentido de la corriente inducida en el
circuito es antihorario
b) La fem de la corriente inducida es de 20V
c)La intensidad de la
corriente inducida es de 100A
d) La fuerza magnética
que actúa sobre la carga eléctrica es de 100N

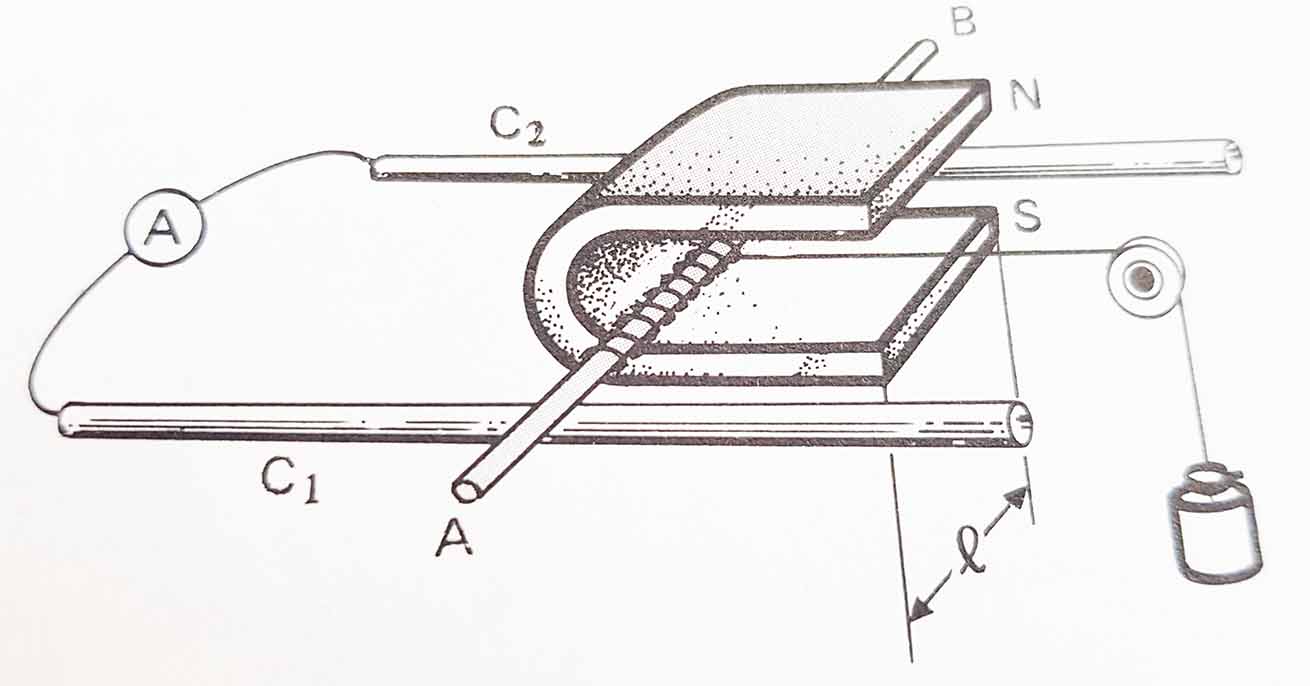

69. En la figura se
aprecia, una barra de cobre AB, que cierra un circuito con C1 y C2, que se
mueve por acción de m, con velocidad constante de 10m/s en el imán de
herradura. Si AB mide 10cm, y la R del circuito es de 10Ω, el amperímetro
marca 2A. En estas circunstancias se podrá asegurar que:
a) La fuerza
electromotriz inducida será de 20V
b) La intensidad del
campo magnético inductor será de 20T
c) La tensión del hilo es
de 4N
d)La masa del cuerpo que
cuelga es de 400g
Tómese g= 10m/s2

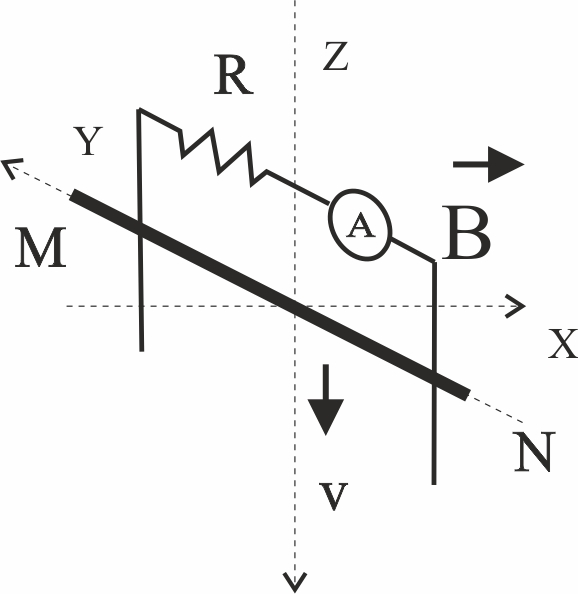

70. Un circuito en U, se
cierra con una barra metálica de 10g y 10 cm de longitud que está en contacto
sin rozamiento, cuando la intensidad de la corriente es de 0,05A, siendo R de
5Ω, el movimiento es uniforme. Con toda la información se podrá asegurar que:
a)La corriente inducida
en el circuito circulará en sentido horario
b)La diferencia de
potencial entre M y N será de 0,25V
c) La intensidad de B será de 20T
d) La velocidad de MN
será de 0,12m/s
Tómese g=10m/s2
