ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

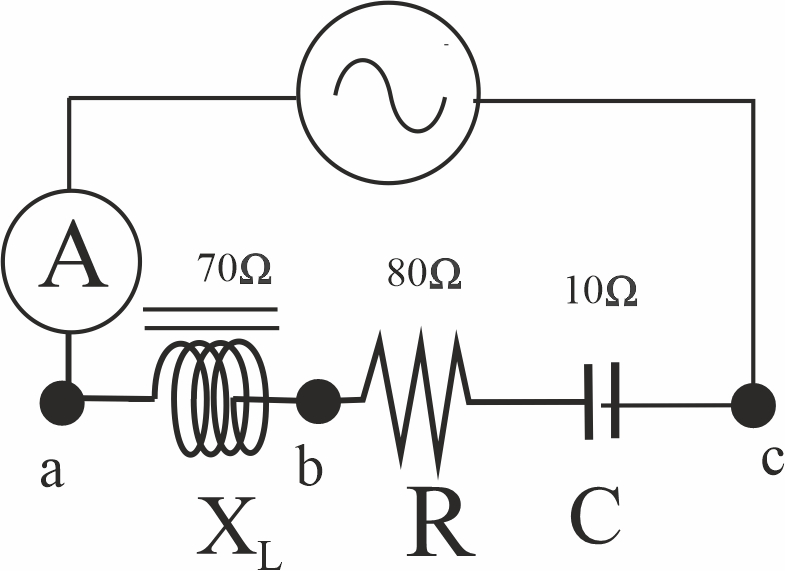

61. En el circuito de corriente alterna que se da, teniendo en cuenta que el voltaje máximo es de
100V, se podrá asegurar que:
a)La impedancia
equivalente es de 100 ohmios
b)La intensidad máxima es
de 1 amperio
c)El voltaje adelanta a
la intensidad en 37º
62. En el circuito anterior, se asegurará que:
a) El factor de potencia es 0,8
b)VBC, es de 80V
c) La potencia media es de 80 vatios

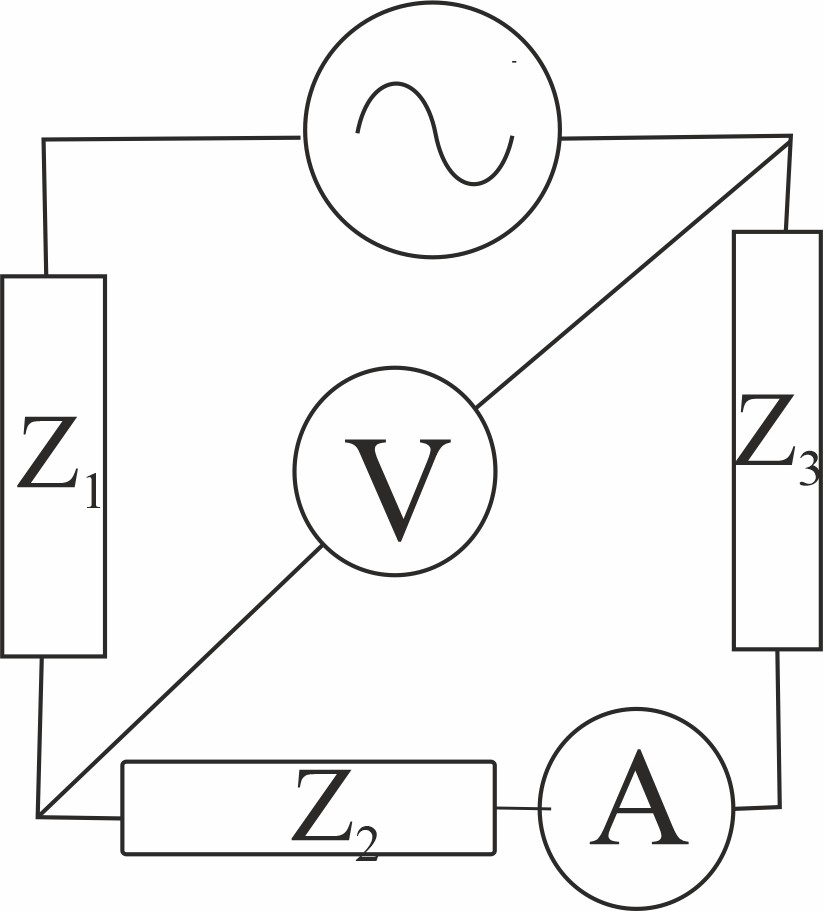

63.En el circuito de CA
de la figura, suministrando 100V de fuerza electromotriz máxima y con los datos
que se dan, se podrá asegurar que:
a) El amperímetro marca
3,16A b) El voltímetro marca 70V
c) Hay un desfase
entre V e I de 71º
DATOS:
Z1= Un
condensador de 50 ohmios
Z2=Una
resistencia óhmica de 10Ω; Z3= Una autoinducción de 20Ω
64. Del circuito anterior se podrá asegurar que
a) El factor de potencia es 0,33
b) La potencia media consumida es de 40w
c) Si la frecuencia es de 50Hz, la
capacidad del condensador será de 6,7µF

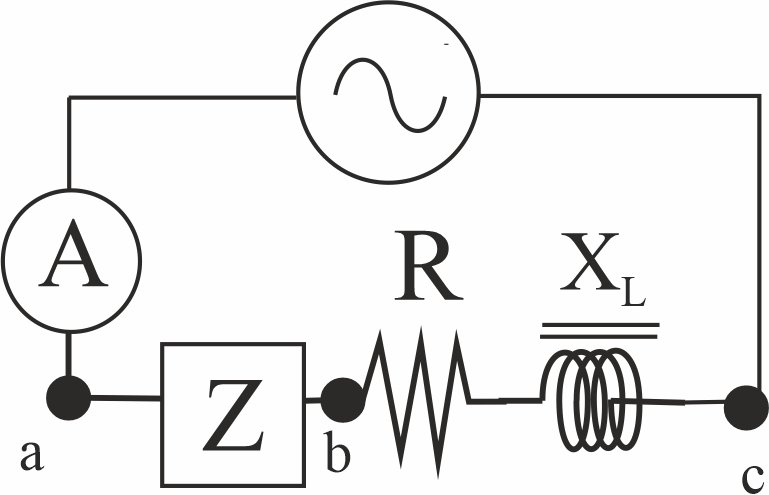

70.
Dado el circuito de la figura, se afirma
que está en resonancia siendo la pulsación de 50 rad/s y el voltaje eficaz de
100V. Por ello se podrá asegurar que:
a) Z es un condensador,
con reactancia de 50Ω
b) La capacidad del
condensador es de 6,37µF
c) La autoinducción de la
bobina es de 1H
DATOS R=100Ω; XL=50Ω

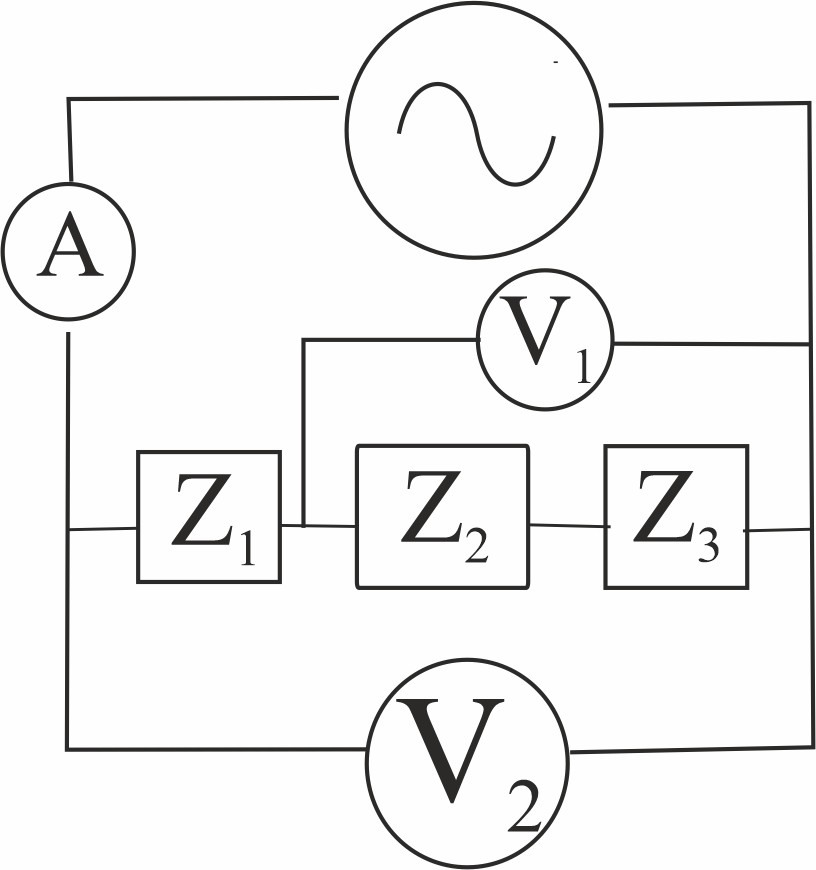

66. En el circuito de CA
de la figura, teniendo en cuenta que V2, marca 100 V y con los datos que se dan, se podrá asegurar que:
a) El amperímetro marca
2A
b) V1 marca 100V
c) Hay un desfase
entre V e I de 36º
DATOS:
Z1= Una
autoinducción de 80Ω
Z2=Una
resistencia óhmica de 40Ω; Z3= Un condensador de 50 ohmios
67. Del circuito anterior se podrá asegurar que
a) El factor de potencia es 0,8
b) La potencia media consumida es de 80w
c) Si la frecuencia es de 50Hz, la autoinducción de la bobina será de 0,5H
CORRIENTE ALTERNA 7
68.En el circuito de CA
de la figura, suministrando 100 V de fuerza electromotriz máxima y con los
datos que se dan, se podrá asegurar que:
a) El amperímetro marca
1A
b) El voltímetro marca
100V
c) Ha un desfase
entre V e I de 37º
DATOS:
Z1= Un
condensador de 40 ohmios
Z2=Una
resistencia óhmica de 80Ω; Z3= Una autoinducción de 100Ω
69. Del circuito anterior se podrá asegurar que
a) El factor de potencia es 0,8
b) Si la frecuencia es de 50Hz, la
capacidad del condensador será de 8 microfaradios
c) La potencia media consumida es de 80W

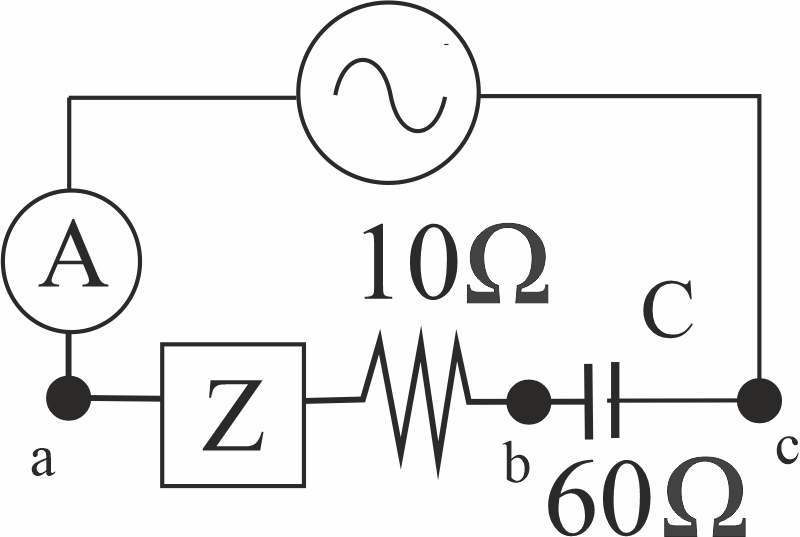

65. Dado el circuito de
la figura, y se afirma que está en resonancia siendo la pulsación de 50 rad/s y
el voltaje eficaz de 100V, también se podrá asegurar que:
a) Z es una bobina, con
reactancia de 60Ω
b)La capacidad del
condensador es de 0,53.10-5F
c)La autoinducción es de
1,2H
