ELECTRICIDAD 17.  RESISTENCIA ELÉCTRICA I

341*. Cuando la corriente eléctrica circula por un conductor en función de la energía que la impulsa, transforma su energía eléctrica en:

a)     Energía hidráulica     b) Calor  c)Energía electromagnética                    d) Energía interna



342.El  conductor que transforma por rozamiento la energía eléctrica en calor, se denomina resistencia, y este efecto se conoce como:

a) Joule           b) Newton                   c)De Ohm       d)de Ampère



343. La unidad de resistencia en el sistema internacional se define como ohmio, y equivale a:

a) Un amperio/Un voltio  b) Un voltio/Un amperio                  c) Un julio/Un amperio        d)Un Julio/Un voltio

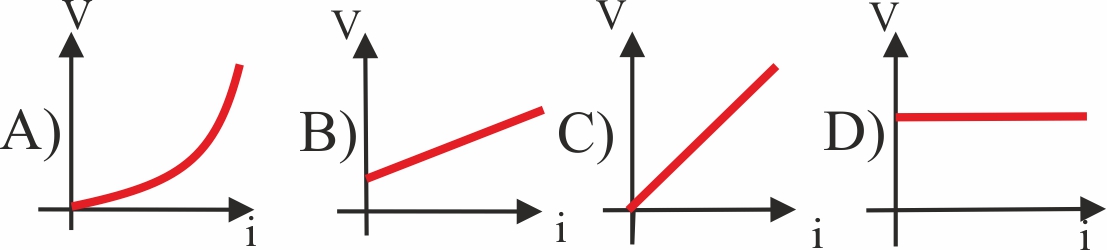

344. El  gráfico que mejor representa la variación de la intensidad de la corriente que circula por un conductor, con la diferencia de potencial entre sus extremos es de todas los dados el:

a)A                  b)B                  c)C                  d)D



345. Esta relación se conoce como:

a) Ley de Ohm            b) Ley de Coulomb         c) Ley de Newton            d)Ley de Faraday



346. Se define como resistencia eléctrica de un conductor  la relación entre:

a) La diferencia de potencial aplicada entre sus extremos y la intensidad que lo recorre

b) La energía que transporta y la diferencia de potencial aplicada

c) La energía que transporta y la intensidad que lo recorre

d) La potencia que lleva y la intensidad que lo recorre



347. La resistencia también puede considerarse a partir de las gráficas del test 343,  como la pendiente de la gráfica:

a) B                 b) C                 c) D                 d) A

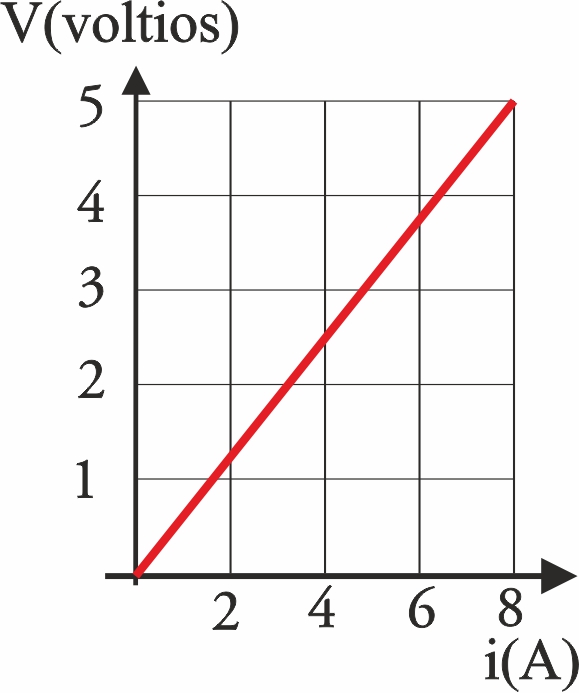

348. Dada la gráfica dela figura, podrás asegurar que la resistencia a que hace referencia tiene un valor en ohmios de:

a)1                  b)2                  c) 0,5               d) 0,63

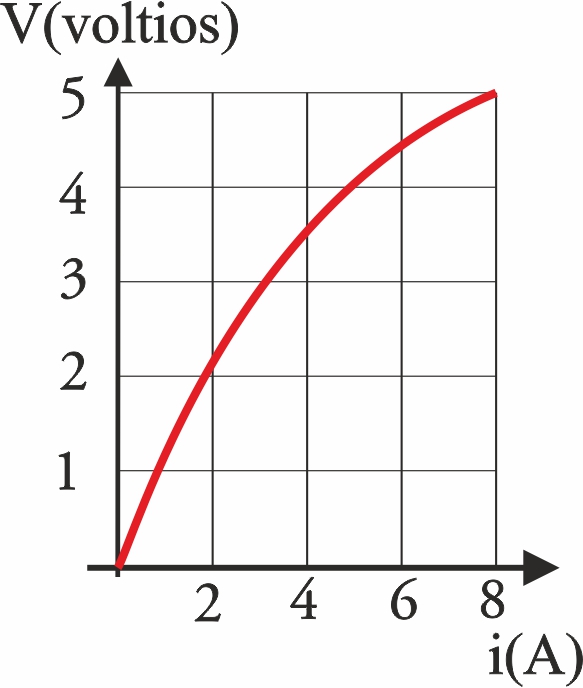

349. Los conductores que cumplen la ley de Ohm se denominan óhmicos y en ellos se cumple la relación lineal entre intensidad y voltaje, en un intervalo de temperatura pero no todos los hacen. En este caso de puede decir que la resistencia óhmica es de

a) 0,63Ω                     b)1Ω               c)0,5Ω             d)2Ω



350*. Aunque todos los circuitos presentan resistencia al paso de la carga eléctrica, a efectos prácticos y de representación, las resistencias pueden ser de  dos tipos: de hilo o de carbono. Las primeras presentan un hilo enrollado, en un soporte cilíndrico aislante para que aumente su longitud y por lo tanto su valor  mientras que las segundas forma una pieza de grafito, revestida de una cámara aislante de cerámica, con franjas pintadas que indican su valor. Ambas se esquematizan en un circuito por una línea:

a) Recta en forma de dientes de sierra              b) Recta en forma de escalones

c) Curva                                                                     d) Quebrada

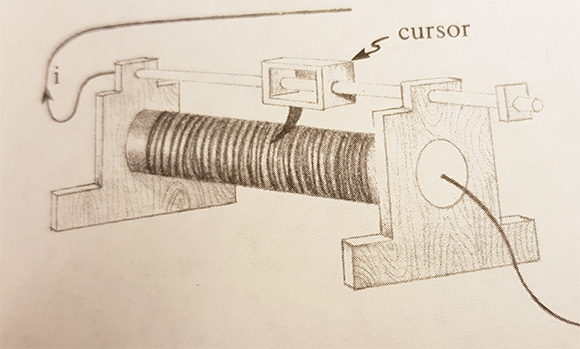

351*. La resistencia variable dada en el dibujo deberá ser considerada una resistencia:

a) De carbono            b) De hilo

c) De otro tipo                        d) Un reóstato



352. El valor de una resistencia de hilo de una sección constante dependerá de:

a) Su longitud             b) Su sección              d) El material que lo forma            d) La intensidad que lo recorre



353. La dependencia de la resistencia de un conductor del material que lo forma se denomina resistividad, y se simboliza por la letra griega ro  ρ y sus unidades en el sistema internacional son:

a) Ohmios                   b) Ohmios/metro            c) Ohmios. metro              d) Ohmios.metro2



354. La resistividad de un conductor solo es constante en un intervalo de temperaturas, normalmente, por ello si la temperatura aumenta, la resistividad :

a) Aumenta     b) Disminuye  c) Se mantiene constante



355.Si sustituyes un hilo metálico por otro de resistencia 4 veces mayor, manteniéndose la diferencia de potencial constante, la intensidad que circula por él se vuelve:

a)No varía                  b)Cuatro veces menor                c)Cuatro veces mayor                d)Dos veces mayor





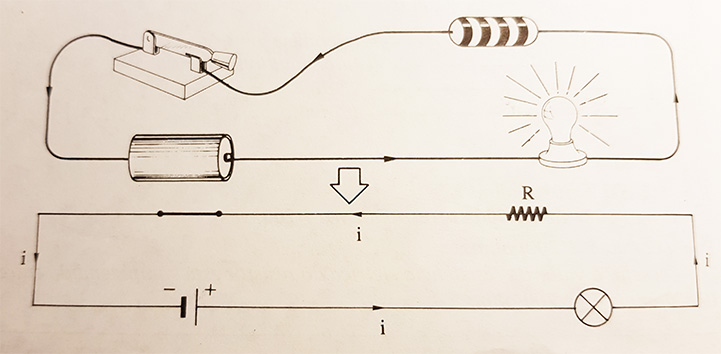

356.La figura dada representa un circuito real y el mismo, simbólico,  con una resistencia de carbono, un interruptor, una pila y una bombilla que se corresponden sucesivamente con las letras:

a)A,B,C,D       b)A,B,D,C       c) B,A,C,D          d) D,A,B,C





357. Las 4 franjas de color de las resistencias de grafito, son unos códigos que permiten dar valor a cada resistencia. La dos primera, indica los dos dígitos iniciales de su valor, el tercero el número de ceros que le siguen y la cuarta la tolerancia que permiten. Por lo tanto  la resistencia dada tendrá un valor en ohmios de:

  a)2200±10

b)220±5

c)22000±5

d)1200±10

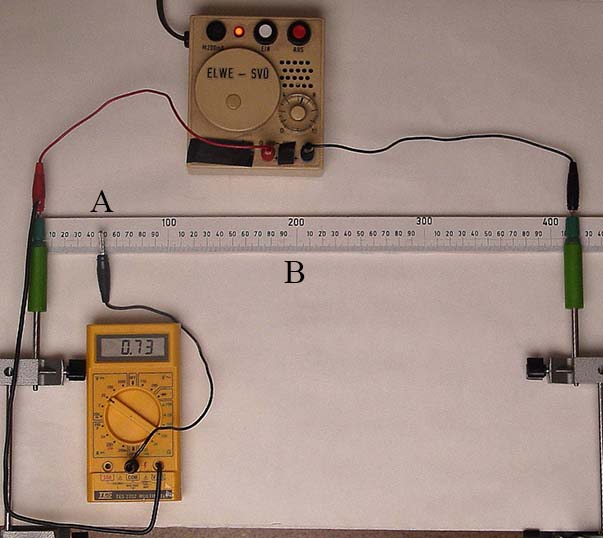

360. En el montaje de la figura, se representa una resistencia de hilo. Cuando el cursor se conecta en el punto A, el voltímetro indica 0,73V. Si se desplazara hasta el punto B, indicaría cerca de :

a)0,75V                       b)1,5V             c)3V                d)2,5V





359. Dadas las dos resistencias A y B, cuál de las dos ofrece mayor dificultad al paso de la corriente:

a)La A             b) La B            c)Ninguna de las dos

(úsense los convenios de colores del test 356)

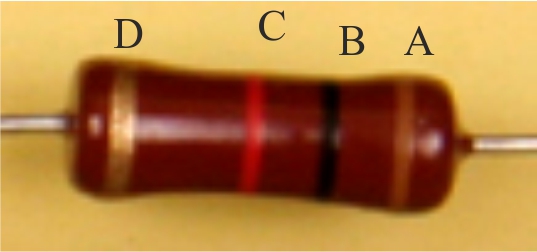

358. Según los códigos dados en el test anterior, la franja C, corresponde a:

a) Primer dígito          b) Número de ceros   c) Tolerancia

Mientras que la A, corresponde a:

a) Primer dígito          b) Número de ceros   c) Tolerancia

Por eso la resistencia de carbono dada tendrá un valor en ohmios de:

a)1200 ±10      b) 1000±5            c)2010±10      d)1000±10
