ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
CORRIENTE ALTERNA 9
81. La resolución de los
circuitos de corriente alterna, necesitan del desarrollo del cálculo de los
números complejos, a través de la interconversión de
una magnitud compleja en forma polar debido a los diferentes desfases
producidos por las impedancias, a formas binómicas,
ya que los cocientes y productos de las magnitudes utilizadas se operan mejor a través de formas polares,
mientras que las sumas y restas lo hacen a partir de las binómicas,
de esa forma, cuando se trata de calcular una impedancia a partir de formas
polares de V e i, lo que se hace es:
a) Dividir los módulos y
restar los argumentos
b) Multiplicar los
módulos y sumar los argumentos
c) Sumar los módulos y multiplicar
los argumentos
d) Restar los módulos y
sumar los argumentos
82. Si un generador de corriente alterna, suministra
220V, con un ángulo de fase de 0º, mientras que la intensidad de la corriente
es de 10A, con un ángulo de fase de -90º, la impedancia total del circuito será
en expresión polar:
a)22Ω∟90º b)
22Ω∟-90º c) 12Ω∟90º d) 12Ω∟90º
83. En el caso del test anterior la expresión binómica de la
impedancia total será:
a)-22Ω b)
22jΩ c)22Ω d) -22jΩ

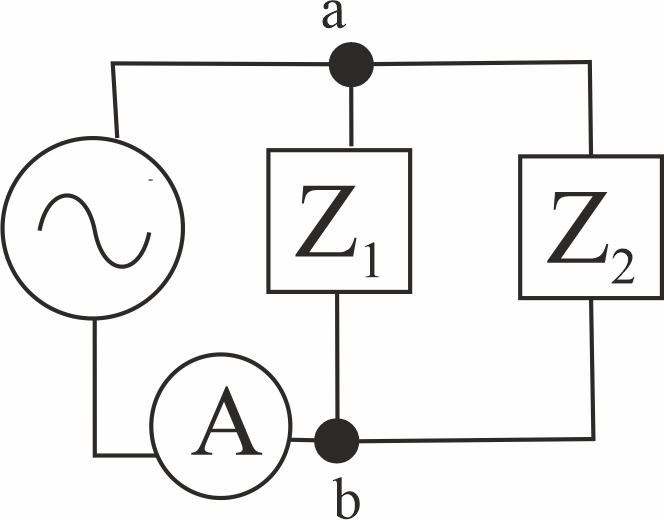

84.El
circuito dado suministra 220V, con un desfase de 45º, contiene una impedancia Z1,
de 15Ω,y ángulo de fase de 20º, en paralelo con otra Z2 de
20Ω y ángulo de fase de 45º. Según lo dado se podrá asegurar que:
a) La intensidad i1,
por Z1 será 13,29A+6,19jA
b) La intensidad i2 por Z2 será 11∟0º
c) La intensidad total
será 24,29 A + 6,19jA
d) La intensidad total en
forma polar será 25,1A∟14,3º

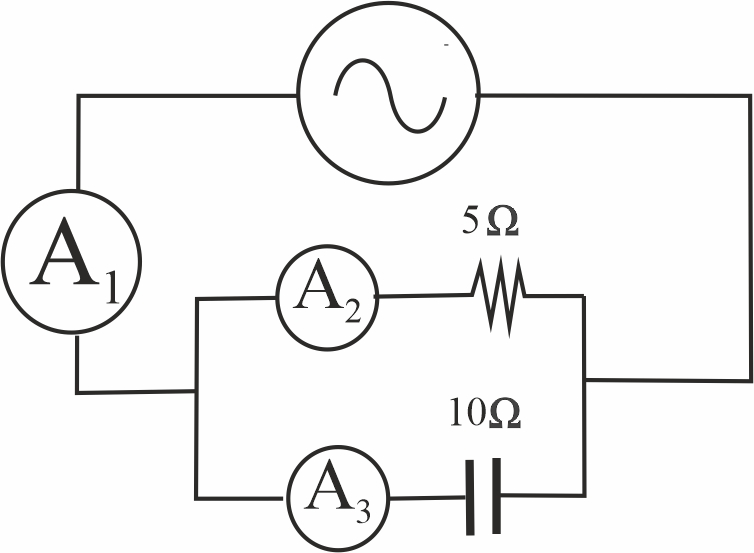

85.
En el circuito de la figura, y teniendo en cuenta que el generador suministra 20V, se podrá
asegurar que:
a) A2 marca 4A
b) La intensidad máxima del circuito será
de 4,5A
c) El ángulo de desfase entre el voltaje y
la intensidad será de -63º
d) La impedancia equivalente será de 2-4j ohmios

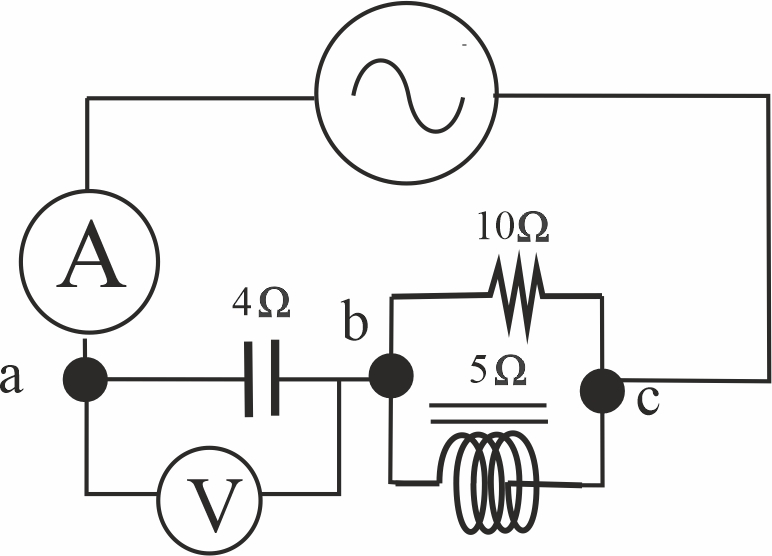

86. En el circuito de la figura,
siendo la fuerza electromotriz del generador 20seno(ωt+45º) V, se podrá
afirmar que :
a) La impedancia de todo
el circuito es de 2Ω
b) A marca 4A
c)V marca 40V
d) La intensidad
principal está en fase con el voltaje

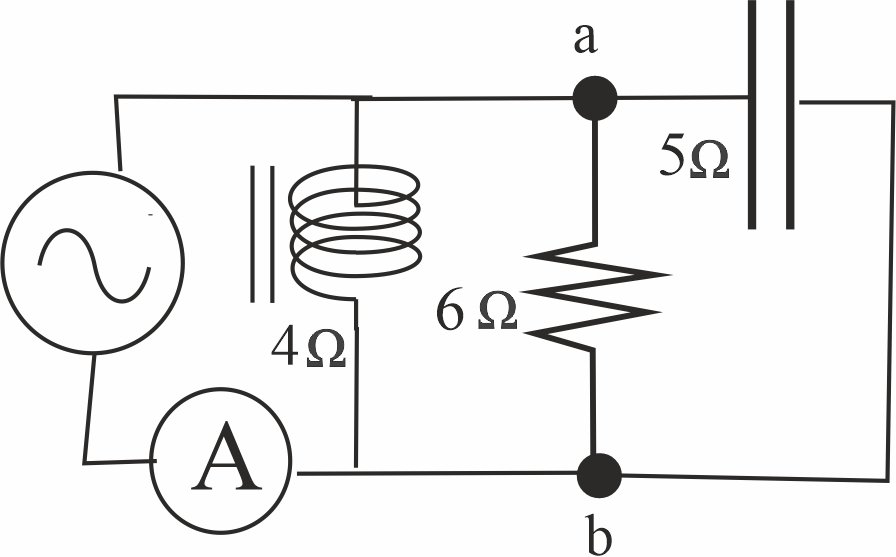

88.
En el circuito de la figura y con los datos que te dan, teniendo en cuenta que
el generador suministra 100V, se podrá asegurar que:
a) La intensidad de la
corriente por la bobina es de 24A-4jA
b) La intensidad de la
corriente por el condensador es 20A∟90º
c) A marcará 17A
d) La impedancia total
será 5,73Ω+1,64jΩ
89. En los circuitos
eléctricos en paralelo, el inverso de la resistencia equivalente es igual a la
suma de los inversos de las diferentes resistencias, y este hecho se complica
cuando se trata de corriente alterna, por eso se definen una serie de inversos
para operar con ellos directamente así:
a) El inverso de la
reactancia se define como admitancia y se representa por Y
b) El inverso de una
resistencia óhmica se define como conductancia y se representa por G
c) El inverso de una
reactancia inductiva se define como susceptancia y se representa por BL
d) El inverso de una
reactancia capacitiva se define como capacitancia y se representa por BC
90. La unidad de
resistencia es el ohmio, y sus inversos 1/Ω , también tienen unidades con
nombres específicos que en esos casos serán:
a) Siemens b) Ohmes c) Siemenes d) Mho

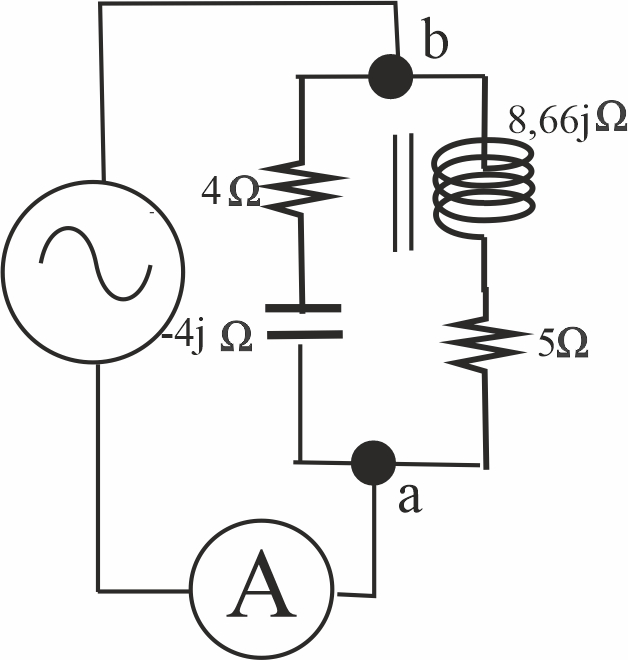

87.
En el circuito de la figura y con los datos que te dan, teniendo en cuenta que
el generador suministra 220V, se podrá asegurar que:
a)La rama de la izquierda
tiene una impedancia polar 5,66∟-45º
b)La intensidad eléctrica
por la rama anterior es 27,5Ω+27,5jΩ
c)La impedancia
equivalente vale 9Ω+4,66jΩ
d) La intensidad eléctrica del circuito es 38,5A + 8,45jA
