ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

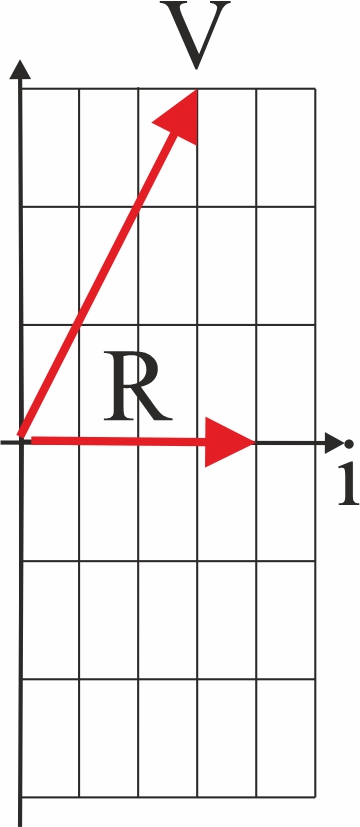

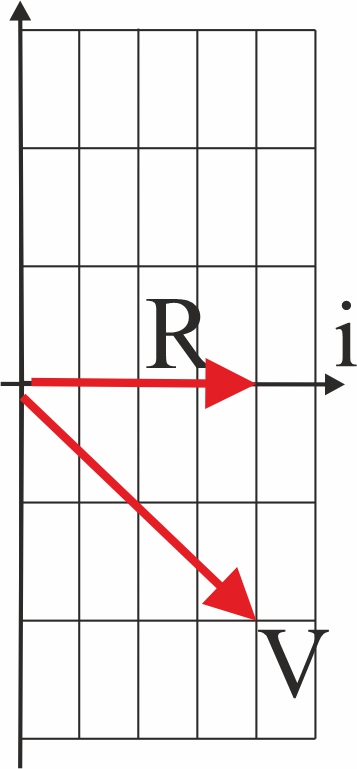

41*. En el test 29, hemos visto el primer diagrama fasorial, para representar el desfase entre el voltaje y la intensidad de la corriente alterna. Si se da el siguiente diagrama fasorial, se podrá asegurar que en ese circuito de CA hay:

a) Una bobina y una resistencia óhmica

b)Un condensador y una resistencia óhmica

c) Un condensador, una resistencia óhmica y una bobina siempre que X_L>X_C

d) Un condensador, una resistencia óhmica y una bobina siempre que X_L<X_C

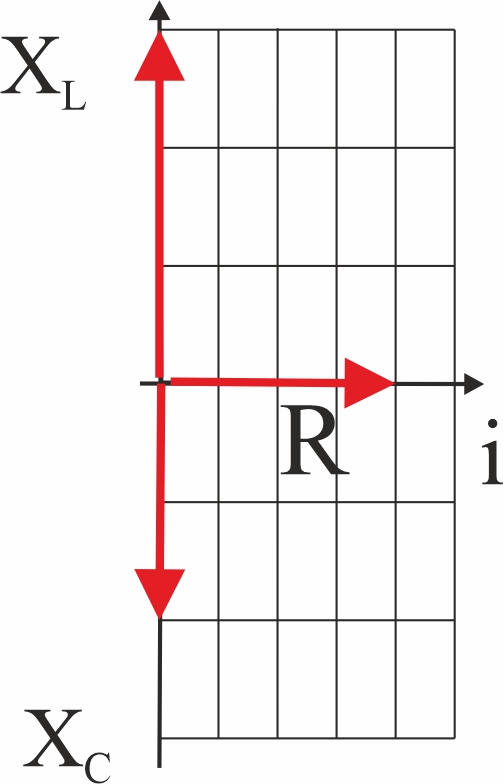

42*.  Si se da el siguiente diagrama fasorial, se podrá asegurar que en ese circuito de CA hay:

a) Una bobina y una resistencia óhmica

b)Un condensador y una resistencia óhmica

c) Un condensador, una resistencia óhmica y una bobina siempre que X_L>X_C

d) Un condensador, una resistencia óhmica y una bobina siempre que X_L<X_C

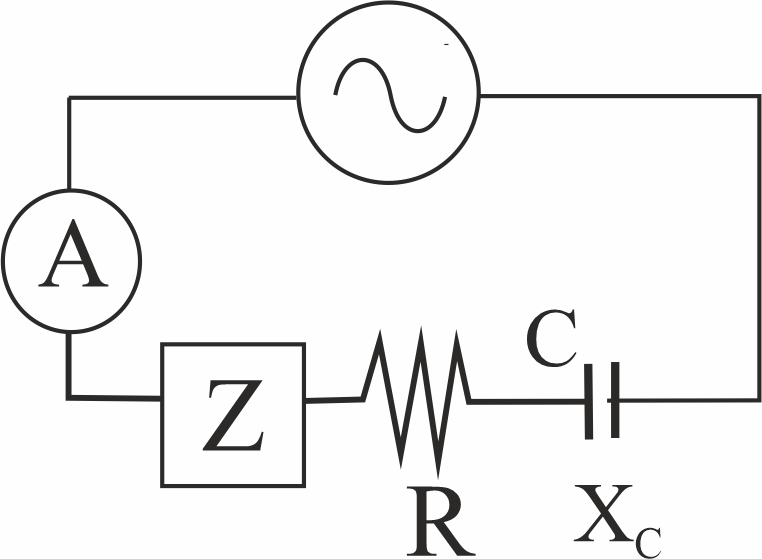

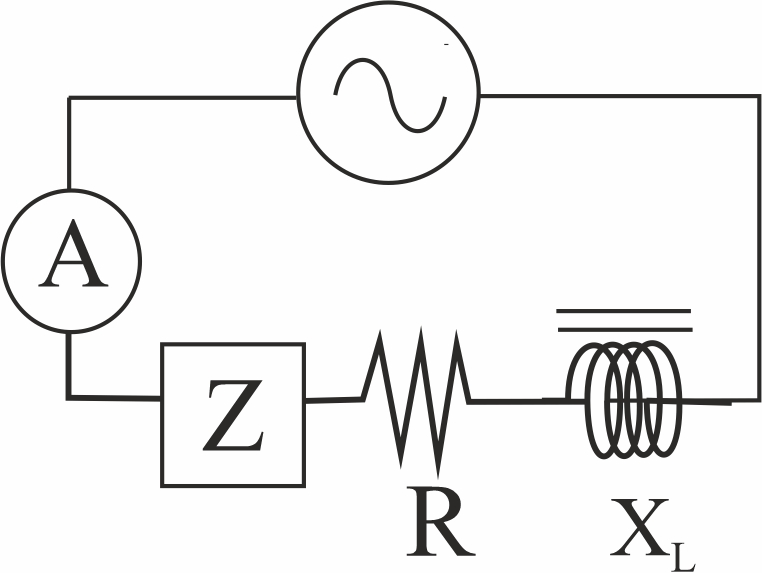

44*. El circuito dado, sólo producirá una diagrama fasorial como el del test 41, si Z es:

a) Una resistencia óhmica                 b) Una bobina

c) Un condensador con X_C<X_L                     d) ) Un condensador con X_C>X_L

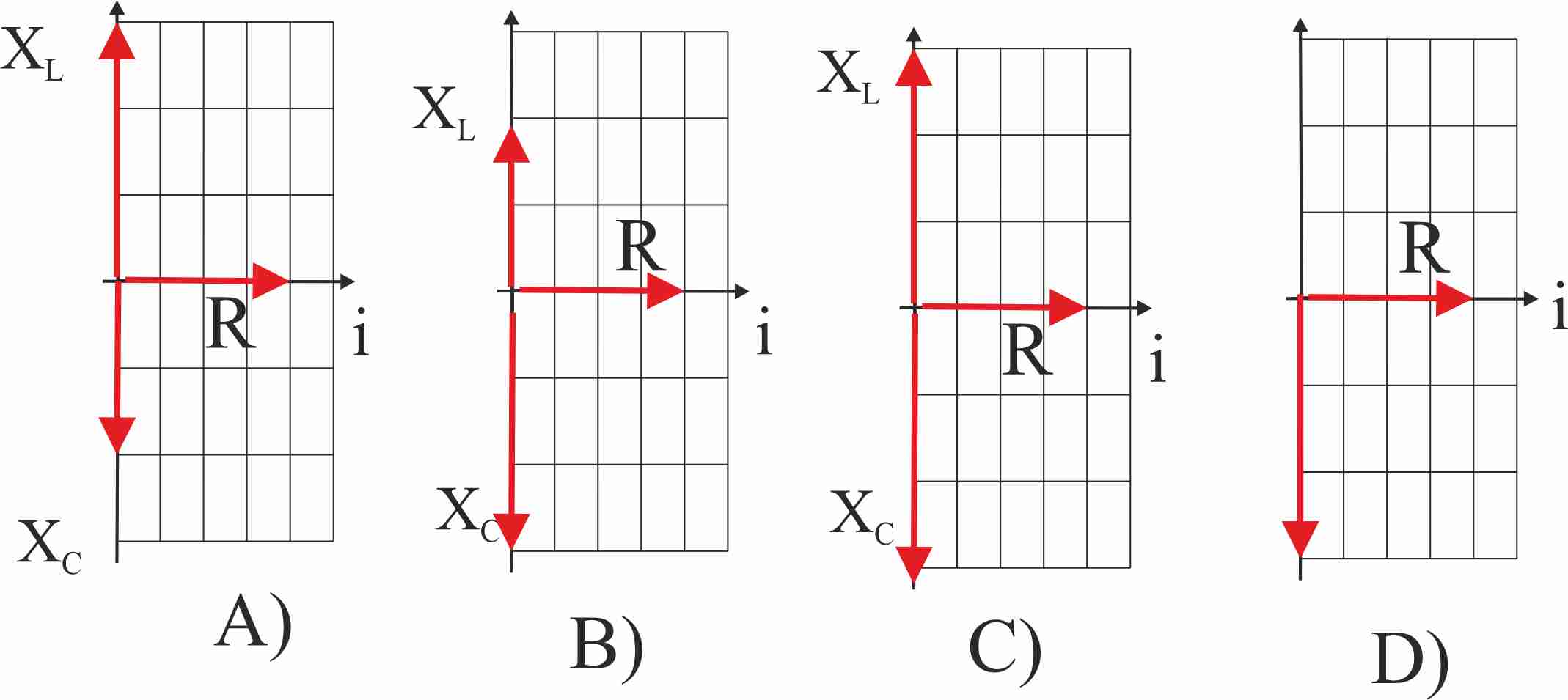

48. Para que en un circuito en serie de corriente alterna, con un condensador, una bobina y una resistencia esté en resonancia, su diagrama fasorial deberá ser de todos los dados, el:

a)A                  b)B                  c)C                  d)D

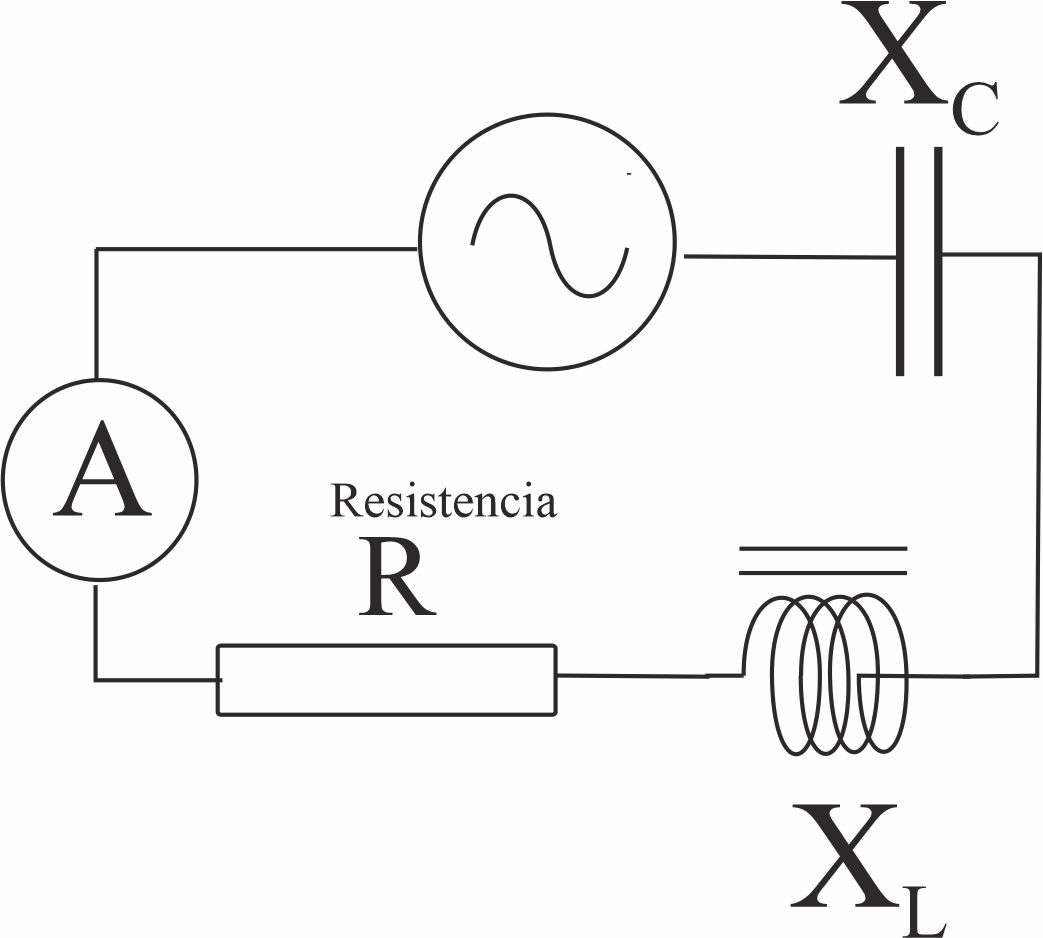

47. Para que en el circuito de la figura, el desfase entre voltaje e intensidad sea cero, deberá cumplirse que:

a) X_L=0           b) X_C=0          c)X_C=X_L          d) R>>X_C=X_L

45. Si se da el siguiente diagrama fasorial, se podrá asegurar que en ese circuito de CA:

a)    El voltaje adelantará a la intensidad

b)    El voltaje se retrasará respecto a la intensidad

c)     El voltaje está en fase respecto a la intensidad



43 . Si se da el siguiente diagrama fasorial, se podrá asegurar que en ese circuito de CA:

a)    El voltaje adelantará a la intensidad

b)    El voltaje se retrasará respecto a la intensidad

c)     El voltaje está en fase respecto a la intensidad

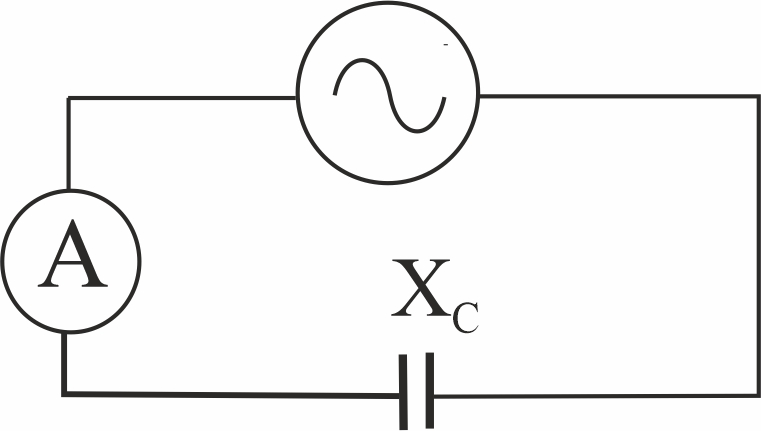

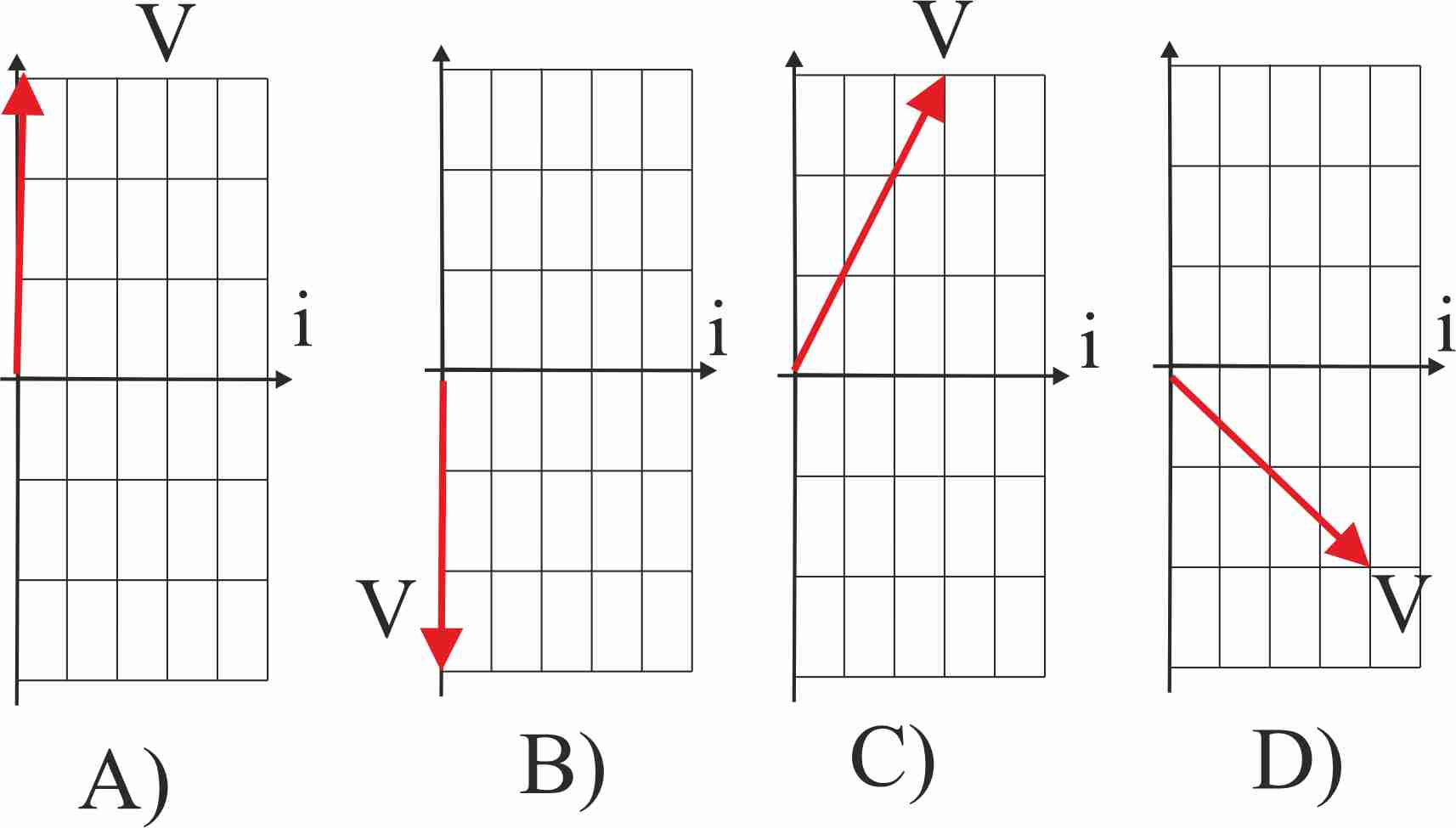

50. El diagrama fasorial de un circuito de la figura 1, será de todos los dados :

el:

a) A                 b)B                  c)C                  d)D









46*. El circuito dado, sólo producirá una diagrama fasorial como el del test 42, si Z es:

a) Una resistencia óhmica                 b) Un condensador

c) Una bobina con X_L<X_C                 d) ) Una bobina con X_L>X_C

CORRIENTE ALTERNA 5

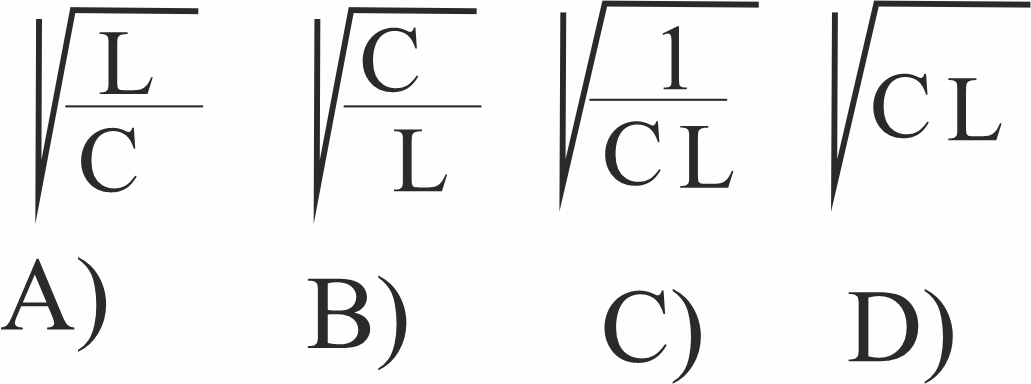

49.Para que se cumpla la condición de resonancia en un circuito de CA con un condensador, una bobina y una resistencia en serie, la frecuencia angular o pulsación de dicha corriente deberá ser de todas las dadas, la:

a)A                  b) B                 c)C                  d) D
