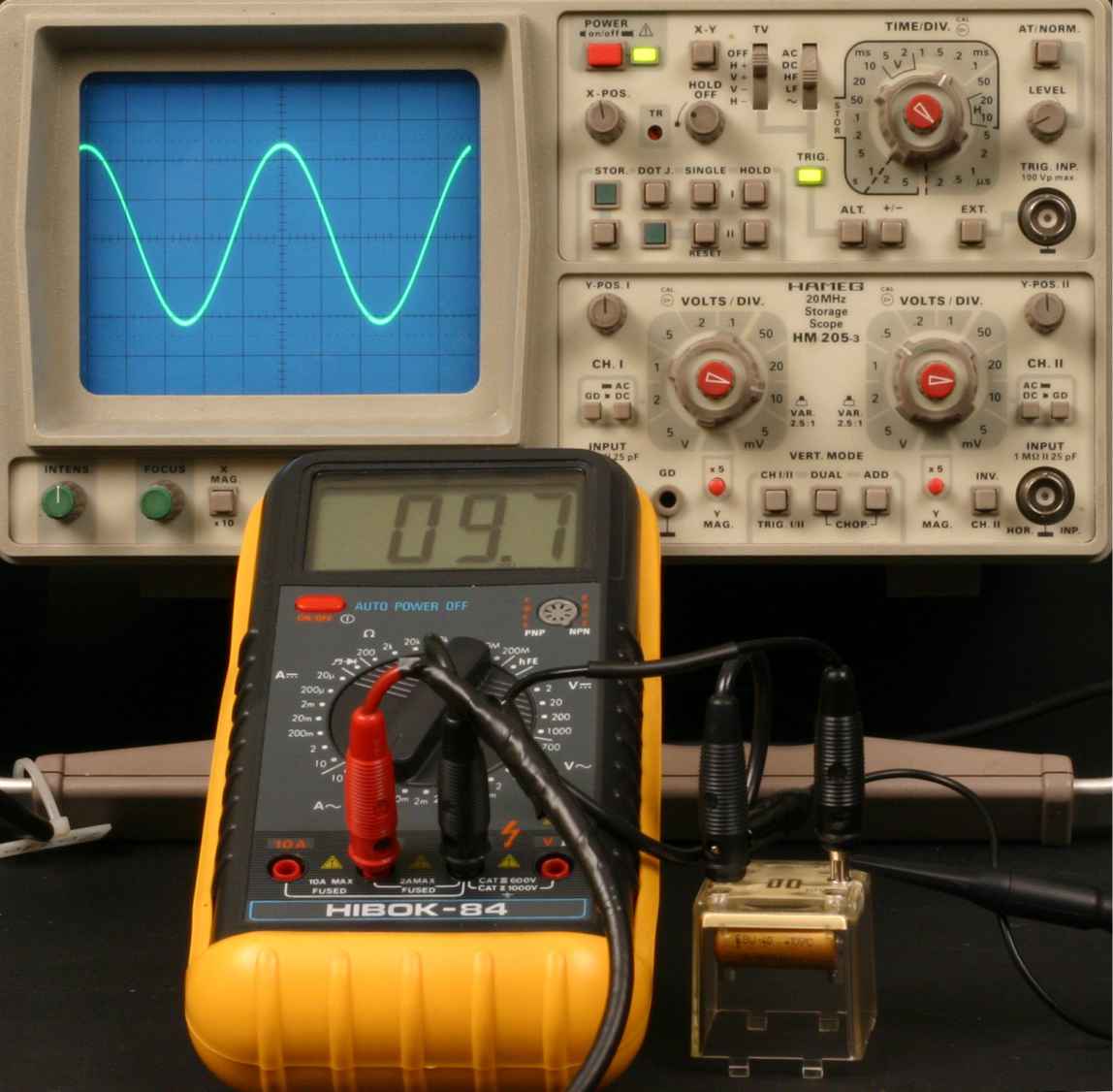

39. La figura corresponde al montaje experimental, del circuito del test 31, en el cual TIME DIV, marca 0,2ms/cm, mientras que VOLTS/DIV, marca 10mV/cm. Teniendo en cuenta la división en centímetros de la pantalla en la gráfica, se podrá asegurar que:

a) El voltaje máximo es 2,4.10-2V

b) El voltaje eficaz es 17mV

c) La frecuencia de la CA es 1000Hz

d) La capacidad del condensador es 9.10-6F





  40. Con los datos obtenidos en los test anteriores, las expresiones de la intensidad y voltaje para la señal indicada en pantalla serán:

a) V=24mVsen(2π.1000Hz.t+ π/2)  y i=14mAsen(2π.1000Hz.t)

b)V=24mV sen(2π.3.1000Hz.t+ π/2)  y i=14mAsen(2π.1000Hz.t)

c) V=24mV sen(2π.1000Hz.t)  y i=14mAsen(2π.1000Hz.t+ π/2)

d) V=24mV sen(2π.1000Hz.t+ π/2)  y i=14,4sen(2π.1000Hz.t+ 3π/2)









ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

sección: TEST DE FÍSICA
para imprimir(pdf)
volver a inicio

ALMACÉN



Vectores

Cinemática 1

Cinemática I (continuación)

Cinemática II

Cinemática III

Cinemática IV

Cinemática V

Cinemática VI

Movimiento relativo

Dinámica general I

Dinámica general I (continuación)

Fuerzas de rozamiento

Aspectos energéticos

Aspectos energéticos(continuación)

Dinámica de las masas enlazadas

Dinámica de los sistemas no inerciales

Dinámica de los sistemas no inerciales(continuación)

Dinámica del movimiento circular

Determinación del centro de masas

Determinación del centro de masas(continuación)

Conservación de la cantidad de movimiento I

Conservación de la cantidad de movimiento(continuación)

Conservación de la cantidad de movimiento(masa variable)

Sistema de referencia del centro de masas I

Sistema de referencia del centro de masas II

Choque I

ChoqueII

Sólido rígido I

Sólido rígido II(Fuerzas y momentos)

Sólido rígido II(Fuerzas y momentos, continuación)

Sólido rígido III(Fuerzas y momentos, final)

Sólido rígido IV(Energía y trabajo)

Sólido rígido V(Energía y trabajo, continuación)

Sólido rígido VI (Conservación del momento angular)

Sólido rígido VII(Conservación del momento angular, continuación)

Campos vectoriales 1

Campos vectoriales 2

Campos vectoriales 3

Campos vectoriales 4

Campos vectoriales 5

Campos vectoriales 6

Campo gravitatorio 1

Campo gravitatorio 2

Campo gravitatorio 3

Campo gravitatorio 4

Campo gravitatorio 5

Campo gravitatorio 6

Campo gravitatorio 7

Campo gravitatorio 8

Termodinámica 1

Termodinámica 2

Termodinámica 3

Termodinámica 4

Termodinámica 5

Termodinámica 6

Termodinámica 7

Termodinámica 8

Termodinámica 9

Termodinámica 10

Termodinámica 11

Termodinámica 12

Termodinámica 13

Termodinámica 14

Termodinámica 15

Termodinámica 16

Termodinámica 17

Termodinámica 18

Termodinámica 19

Termodinámica 20

Electricidad 1

Electricidad 2

Electricidad 3

Electricidad 4

Electricidad 5

Electricidad 6

Electricidad 7

Electricidad 8

Electricidad 9

Electricidad 10

Electricidad 11

Electricidad 12

Electricidad 13

Electricidad 14

Electricidad 15

Electricidad 16

Electricidad 17

Electricidad 18

Electricidad 19

Electricidad 20

Electricidad 21

Electricidad 22

Campo magnético 1

Campo magnético 2

Campo magnético 3

Campo magnético 4

Campo magnético 5

Campo magnético 6

Campo magnético 7

Campo magnético 8

Inducción electromagnética 1

Inducción electromagnética 2

Inducción electromagnética 3

Inducción electromagnética 4

Inducción electromagnética 5

Inducción electromagnética 6

Inducción electromagnética 7

Inducción electromagnética 8

Inducción electromagnética 9

Corriente alterna 1

Corriente alterna 2

Corriente alterna 3

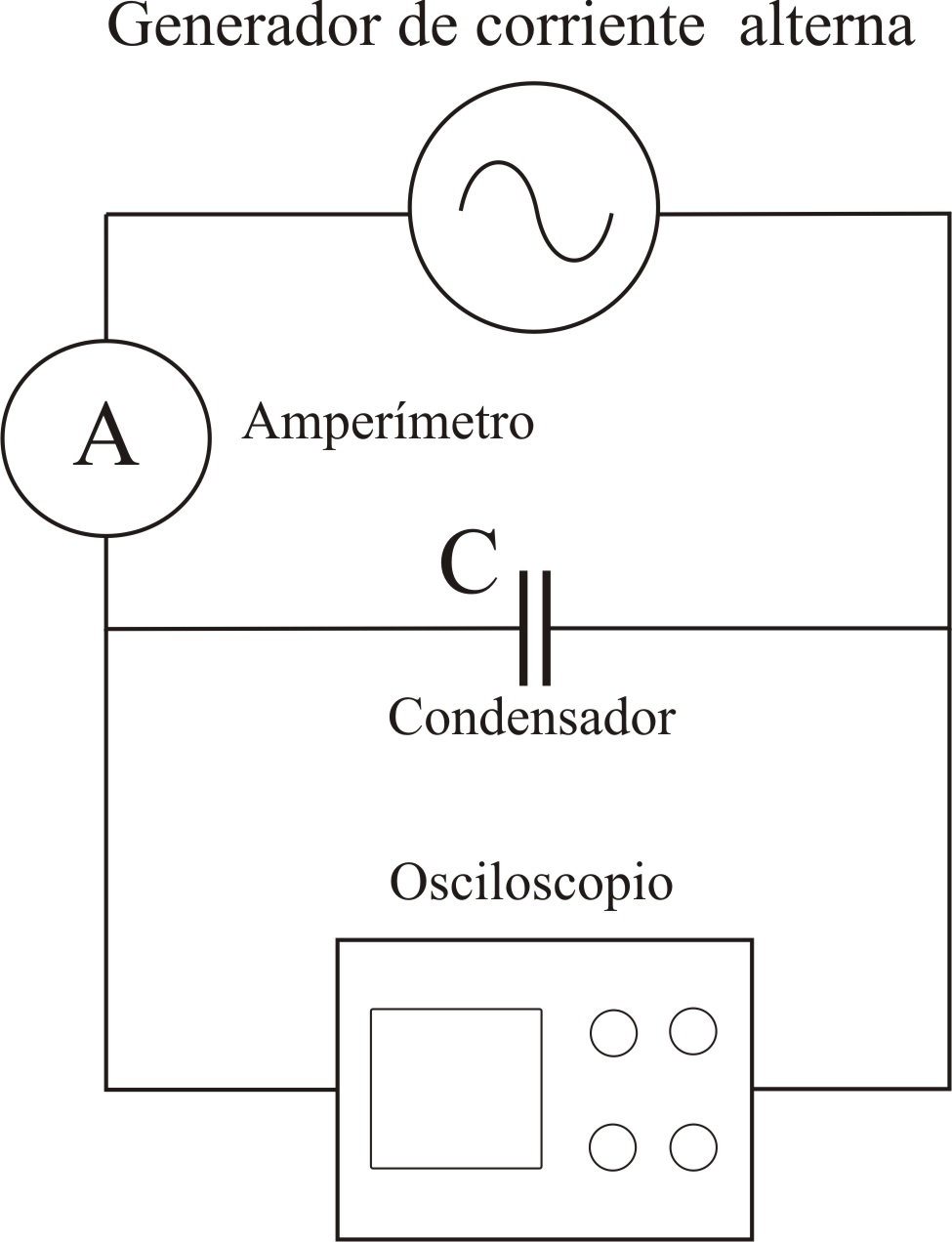

31. En un circuito de corriente continua, un condensador interrumpiría la circulación de la corriente. Sin embargo en uno de alterna, un condensador:

a) Aumenta la intensidad de la corriente

b) Retrasa la intensidad de la corriente respecto al voltaje

c) Adelanta la intensidad de la corriente respecto al voltaje

d) Anula la intensidad de la corriente

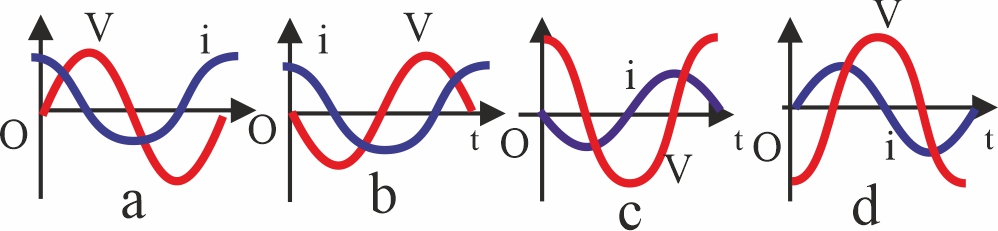

32. Dadas las gráfica correspondientes a la variación de los potenciales e intensidad en el circuito anterior, la única correcta sería de las dadas, la: a)a  b)b       c)c       d)d





33. El efecto de un condensador en un circuito en serie en CA, no es simplemente crear una resistencia especial, o reactancia capacitiva, sino que este hecho va a hacer que se desfase el voltaje respecto a la intensidad, en :

a) T/4              b) -T/4             c/T/2               d/-T/2





34. El valor de la reactancia capacitiva XC, que se mide en ohmios, depende de:

a) Capacidad del condensador          b) la inversa de la capacidad

c) La fecuencia de la CA                   d) La inversa de la frecuencia



CORRIENTE ALTERNA 4

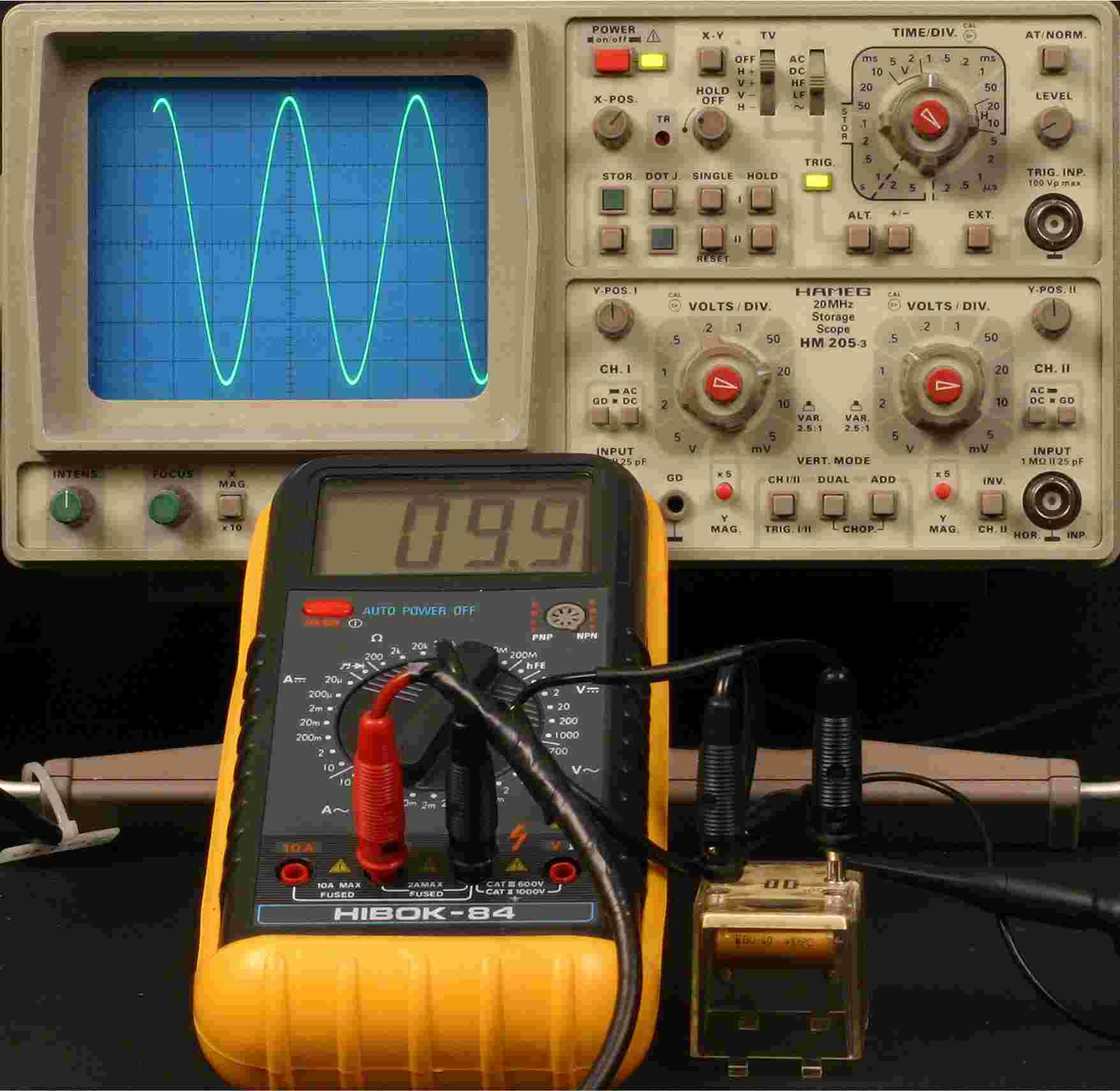

36. La figura corresponde al montaje experimental, del circuito del test 31, en el cual TIME DIV, marca 1ms/cm, mientras que VOLTS/DIV, marca 20mV/cm. Teniendo en cuenta la división en centímetros de la pantalla en la gráfica, se podrá asegurar que:

a) El voltaje entre picos es 148mV

b) El voltaje eficaz 52,3mV

c) La frecuencia de la CA es 333Hz

d) La reactancia capacitiva vale 5,33Ω



  37. En el montaje anterior y con los cálculos realizados se podrá asegurar que el valor de la capacidad del condensador es en faradios:

a) 0,0091        b) 0,091                      c) 0,00091                  d)0,016



38. Con los datos obtenidos en los test anteriores, las expresiones de la intensidad y voltaje para la señal indicada en pantalla serán:

a) V=74mV sen(2π.333Hz.t+ π/2)  y i=14mAsen(2π.333Hz.t) b) V=74mV sen(2π.333Hz.t+ π/2)  y i=14mAsen(2π.333Hz.t)

c) V=74mV sen(2π.333Hz.t)  y i=14mAsen(2π.333Hz.t+ π/2)  d) V=74mV sen(2π.333Hz.t+ π/2)  y i=14,4sen(2π.333Hz.t+ 3π/2)



SOLUCIÓN(pdf) para imprimir
