ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA

INDUCCIÓN ELECTROMAGNÉTICA 6

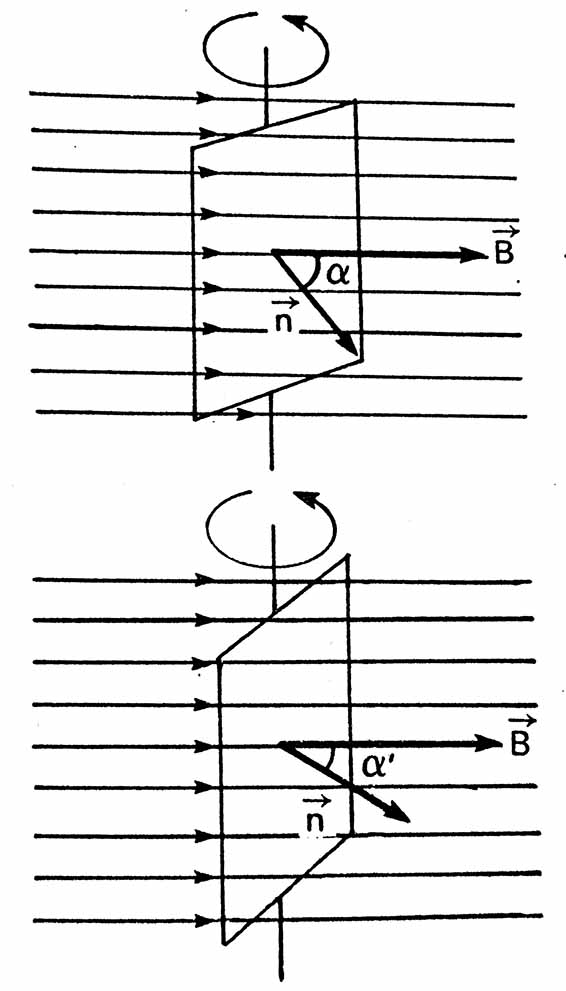

52*. La espira de la figura, es capaz de girar sobre su eje. Es simple hecho hace que en ella se origine una corriente inducida, porque en el caso dado el ángulo que forma la normal a ella con la intensidad del campo magnético disminuye. La fuerza electromotriz inducida que se origina dependerá de:

a)  La superficie de la espira

b) La intensidad del campo magnético

c)Del ángulo que forme la normal a la espira con el campo

d) La velocidad con la que gire





53. La espira rectangular de la figura gira en un campo magnético B uniforme, sobre el eje xy. Para que la intensidad de la corriente inducida tenga el sentido indicado, la espira deberá:

a) girar en sentido horario

b) girar en sentido antihorario

c) no girar

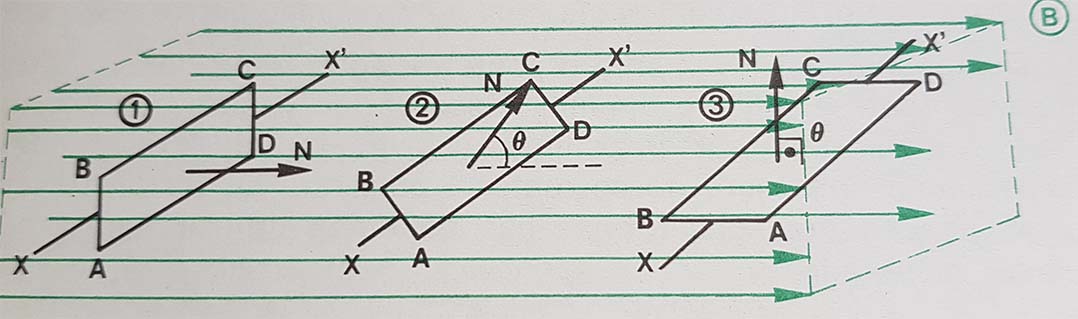

55. La espira ABCD es capaz de girar con velocidad angular constante del eje XX’, tal como se indica en la figura, siguiendo la secuencia 1,2 3. Este giro hace que en ella surja una corriente inducida con sentido:

a) ABCD           b)DCBD    c) BCDA            d)No surge corriente

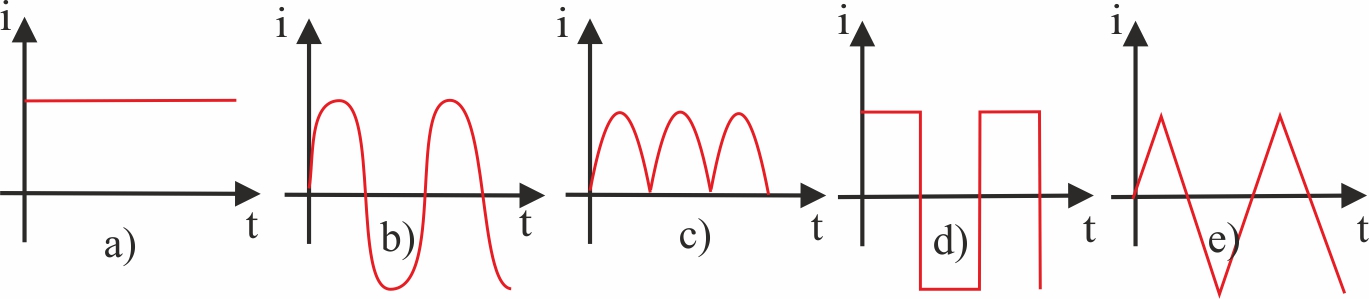

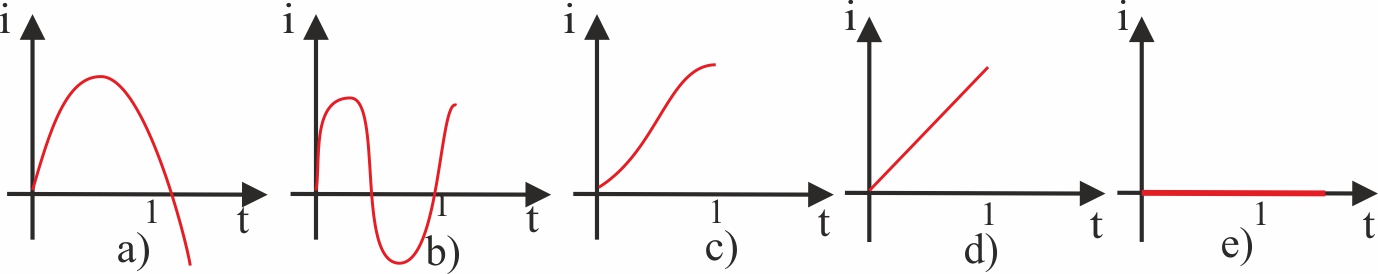

56. Una espira circular  está dentro de un campo magnético uniforme, girando en torno a uno de sus diámetros, perpendicular a las líneas de fuerza del campo, con velocidad angular constante de una vuelta por segundo. La gráfica de todas las dadas que mejor representa a variación de la intensidad de la corriente inducida, en función del tiempo en segundos

  será la a) a      b)b      c) c      d) d     e)e



a) a     b)b       c) c      d) d      e) e

59. Una espira cuadrada de 5cm. De lado y 10 Ohmios de resistencia, gira con una velocidad angular constante, en un campo magnético uniforme, perpendicular a ella. Si la intensidad de la corriente inducida varía con el tiempo tal como describe la gráfica, se podrá asegurar que:

a) La fuerza electromotriz máxima será de 20V

b) La velocidad angular con la gira será de π/2 rad/s

c) La intensidad del campo magnético inductor será de 8/5π. 10^-4T

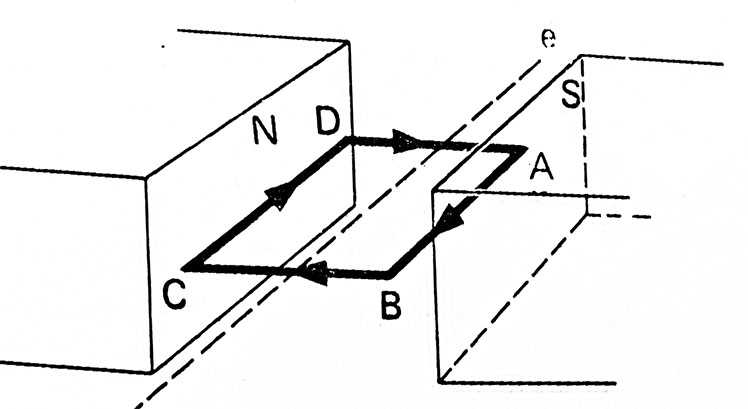

54. Se representa el giro de una espira que es capaz de girar por el eje dado, en el campo magnético. Para que la intensidad de la corriente inducida tenga el sentido indicada, la espira debería girar de tal forma que::

a) CD pasara a ser BA

b) AB pasara a ser CB

c) CB pasara a ser DA

d) DA pasara a ser CB

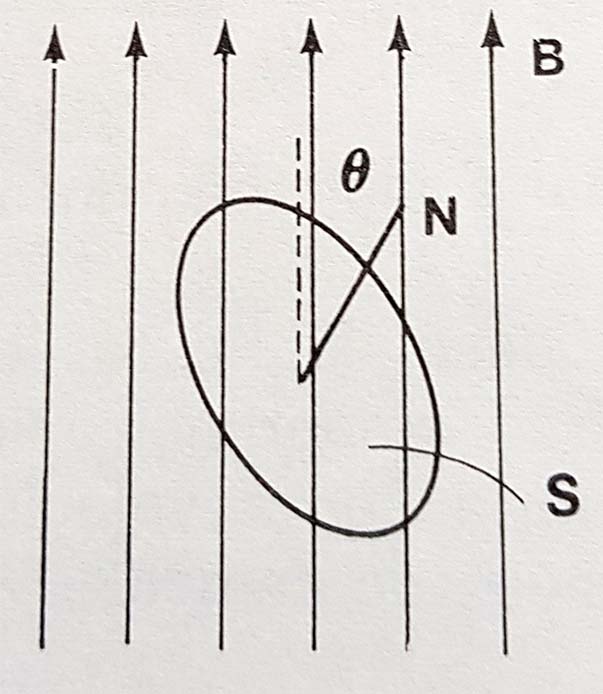

51. En la figura presentada, se observa a una espira circular de superficie S, que cuya normal forma un ángulo θ con la intensidad del campo magnético uniforme de intensidad en el que se encuentra. Si la espira gira de forma que el ángulo θ aumenta, dentro de ella surgirá una corriente inducida, en sentido:

a) Horario                  b) Antihorario

c) No ocurra nada



  a) a     b)b       c) c      d) d      e) e

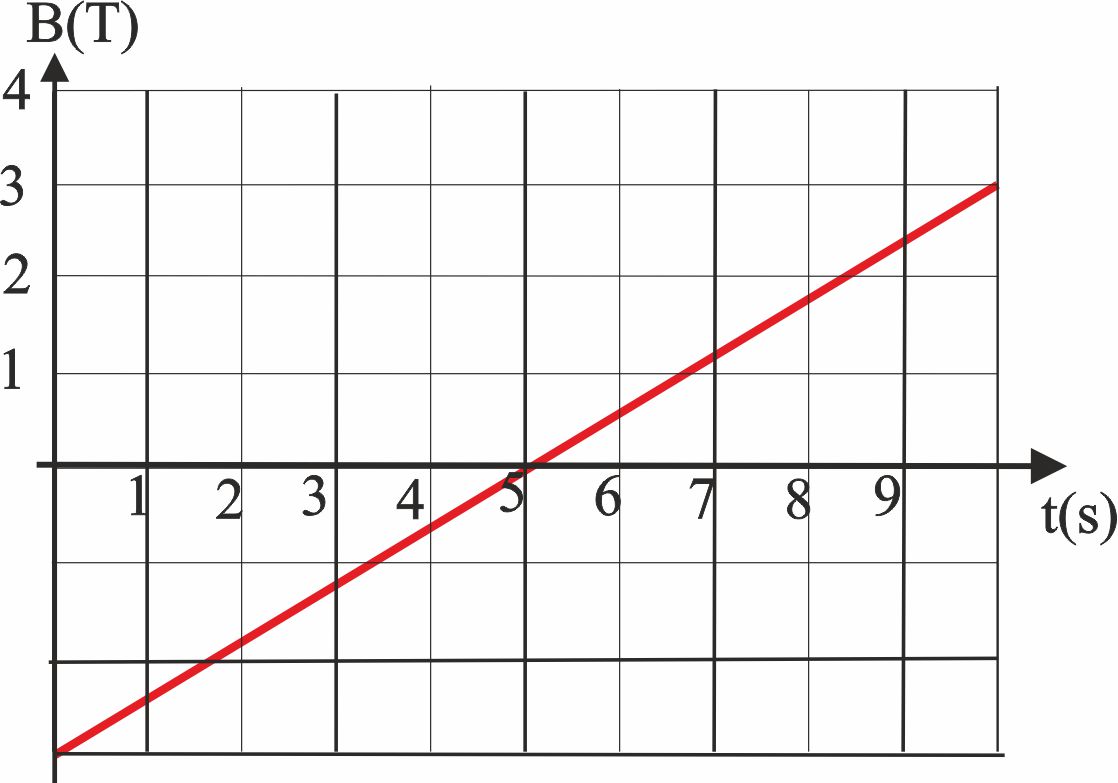

60. La gráfica de la figura, corresponde a la variación de la intensidad del campo magnético variable que  baña perpendicularmente una espira cuadrada de 10 cm de lado. Su estudio permitirá asegurar que la fuerza electromotriz  valdrá en voltios:

a)0,6

b) -0,6

c) -0,006

d) 0,06

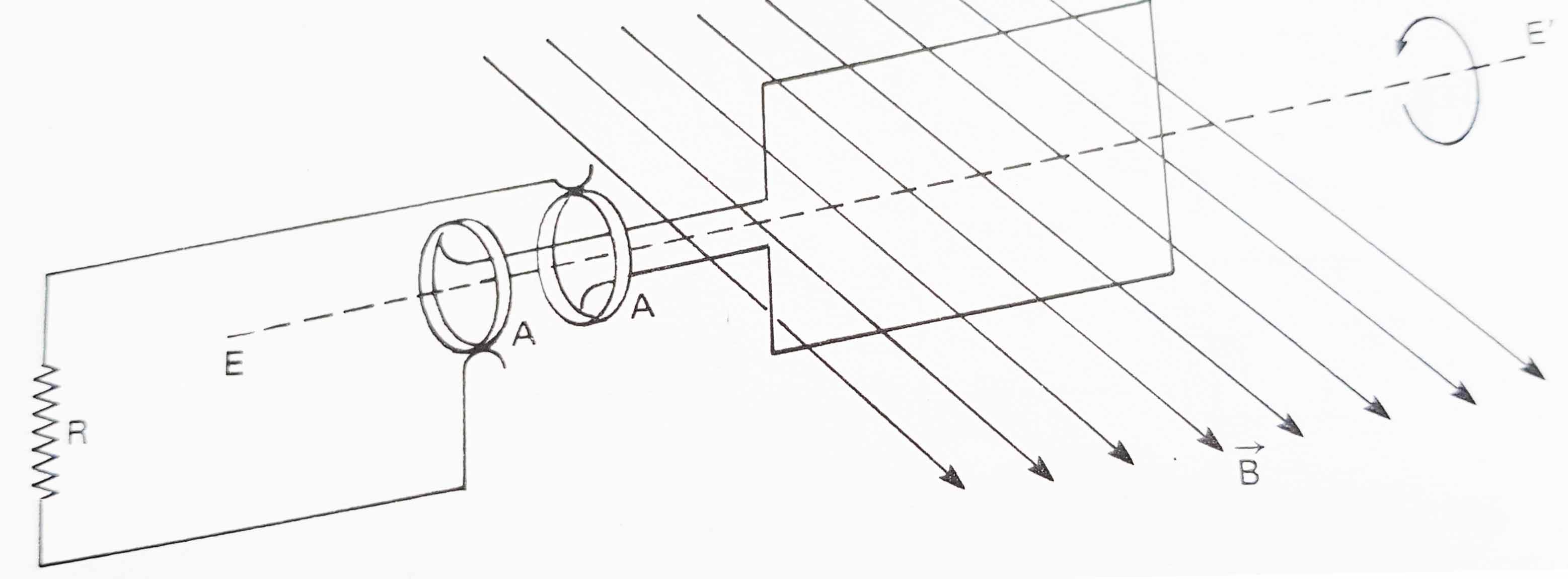

58. El dispositivo de la figura, presenta una espira que gira entorno al eje EE’, en un campo magnético B uniforme. Los anillos AA, trasladan la corriente inducida  a un circuito externo de resistencia R. La intensidad de la corriente en dicho circuito variará con el tiempo según la gráfica:

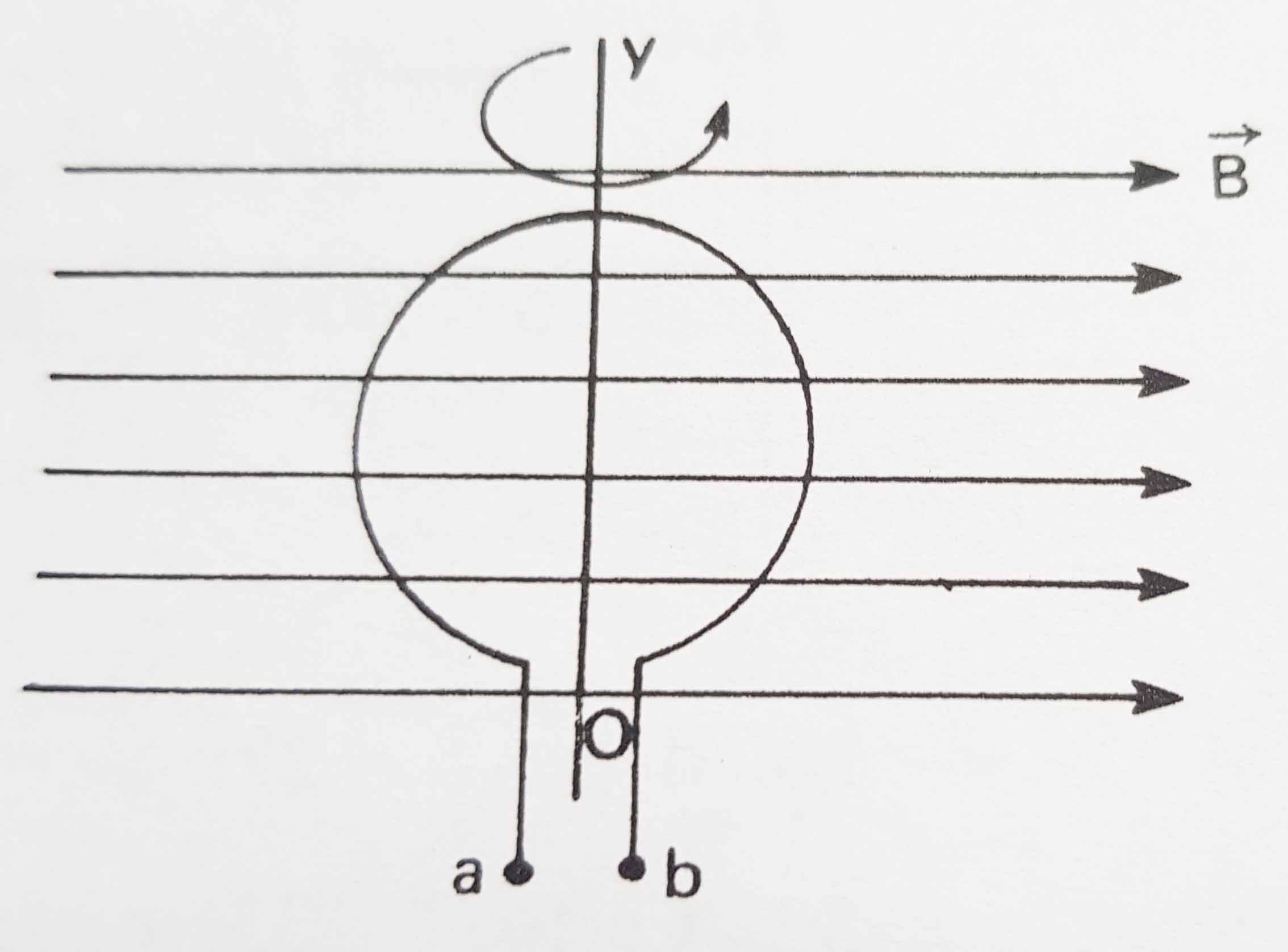

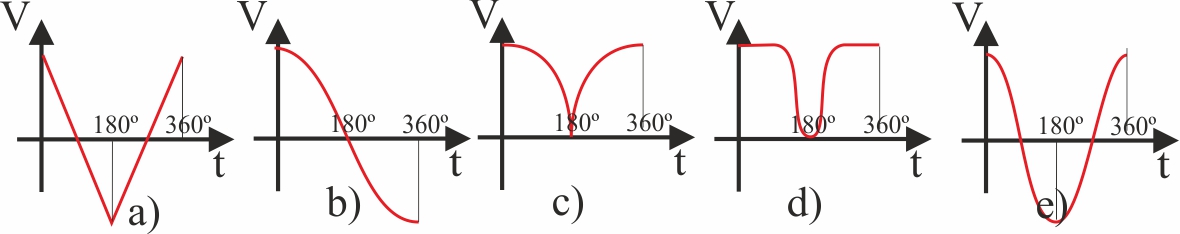

57. La espira del dibujo, gira por el eje Oy, con movimiento uniforme , dando una vuelta completa (360º), desde su posición inicial. La fuerza electromotriz inducida entre sus extremos ab , variará según la gráfica :
