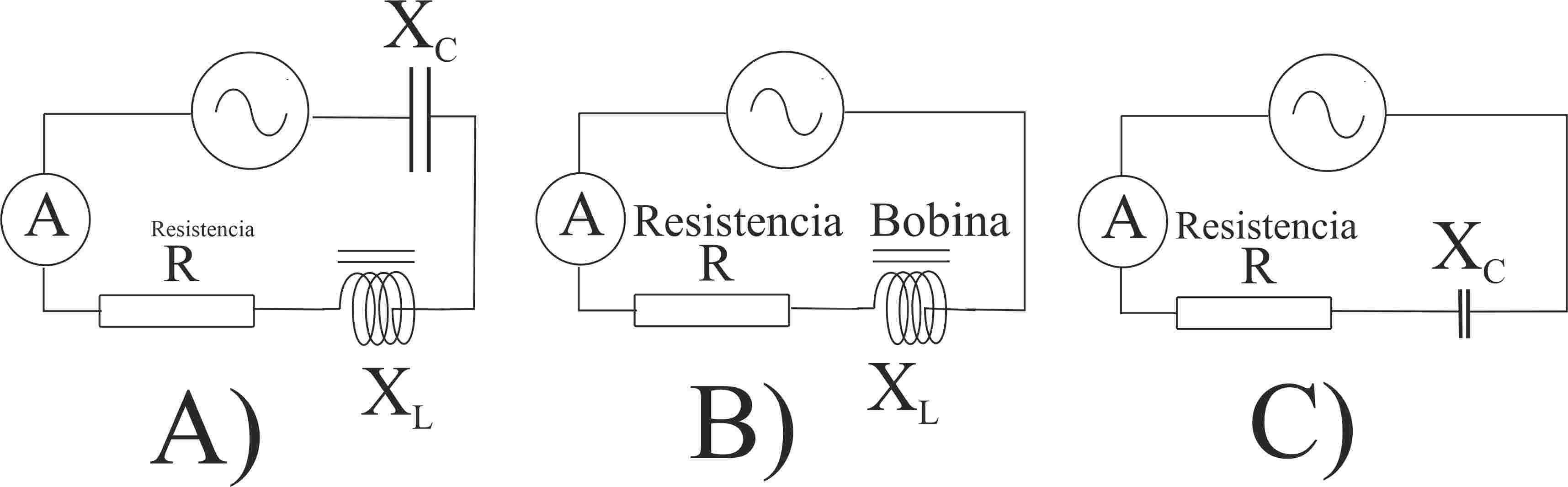

51*. Se disponen de tres circuitos de corriente
alterna en serie. Teniendo en cuenta que
XC<XL, en cual de ellos el
voltaje adelanta a la intensidad:
a) A b)B c) C d)
En ninguno

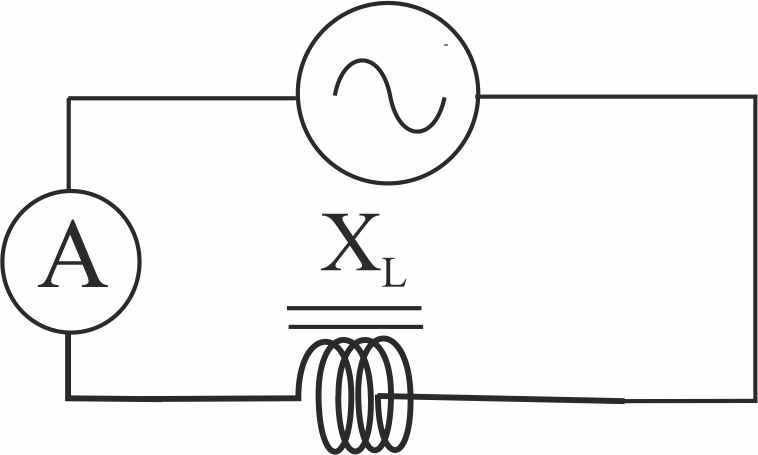

52. La potencia instantánea de la corriente alterna
instantánea de la corriente alterna en un circuito con una bobina ( sin
resistencia), dependerá sólo de:
a) Los valores máximos de V e I b) Los valores
eficaces de V e I
c) Los valores máximos de V e I y la
frecuencia d) Los valores eficaces de
V e I y la frecuencia
53. Un valor negativo de la potencia instantánea para
un circuito de alterna con solo una bobina indica que:
a) la fuente de alterna da energía a la
bobina
b) La bobina consume energía
c) La bobina trasmite energía almacenada a
la fuente
d) La bobina almacena energía

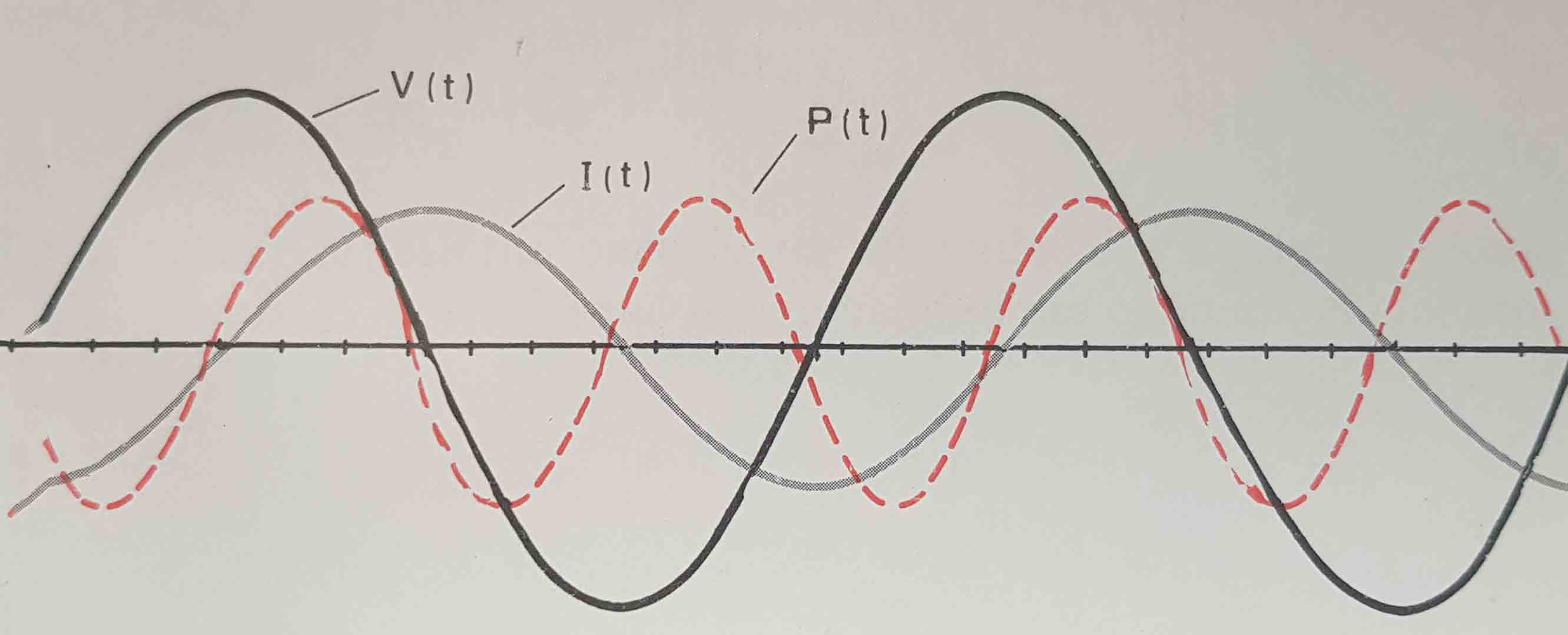

54. La gráfica dada corresponde a la variación
temporal de V, i y la potencia de un circuito de corriente alterna con una
bobina. En ella se observa que:
a) El voltaje está adelantado 90º respecto
a la intensidad
b) La frecuencia de la potencia es doble
que la del voltaje
c) La frecuencia de la intensidad es la
mitad que la del voltaje
d) El valor medio de la potencia en un
ciclo es cero

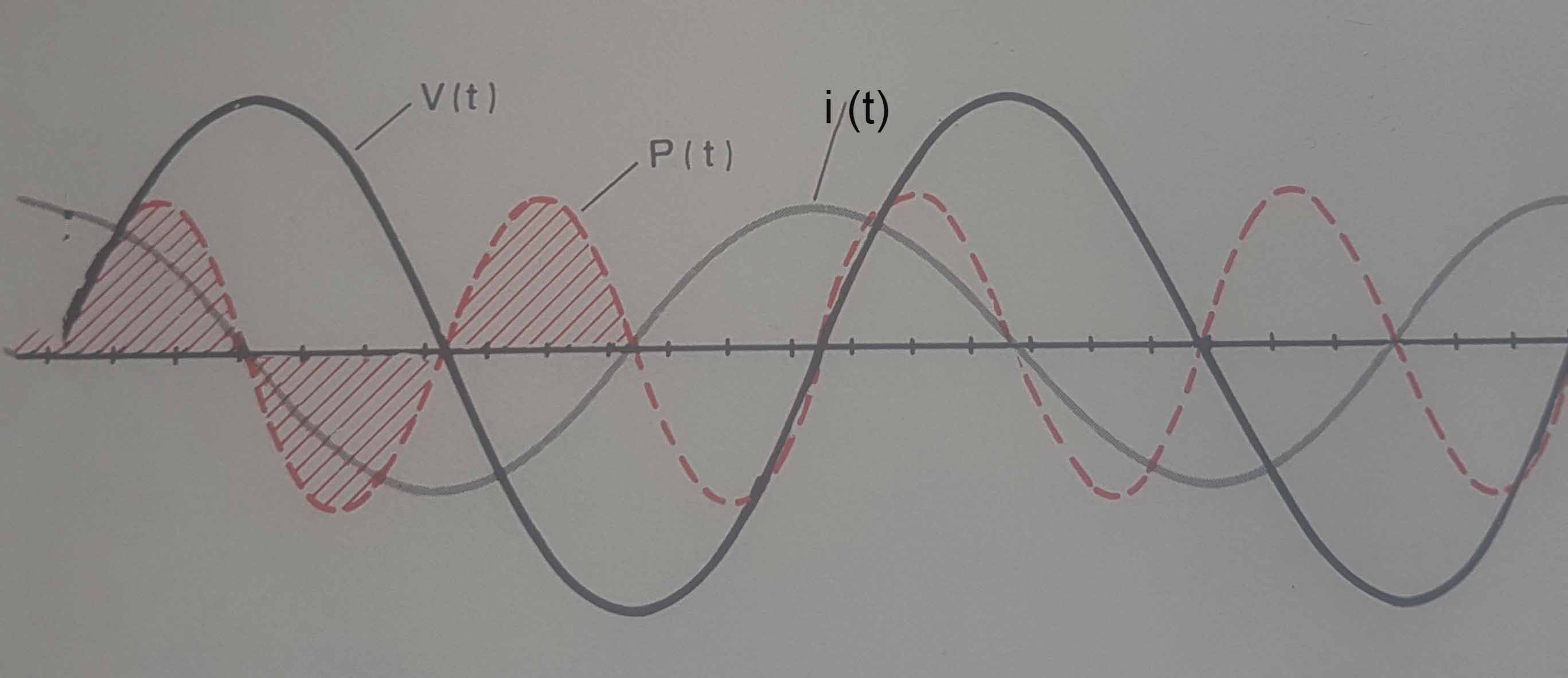

56. La gráfica dada corresponde a la variación
temporal de V, i y la potencia de un circuito de corriente alterna. Para que se
cumpla, deberá haber en el circuito solo:
a) Una resistencia b) Una bobina c) Un condensador c)
Estar en resonancia
57. En el caso anterior:
a) La
fuente de alterna da energía al condensador
b) El condensador consume energía
c) El condensador trasmite energía
almacenada a la fuente
d) El condensador almacena energía
58*. En un circuito en serie de corriente alterna, con
una resistencia, una bobina y un condensador, en el cual la intensidad está
adelantada un ángulo de fase φ, la potencia media dependerá de:
a) Los valores máximo de V e i y del ángulo de fase b) Los valores máximos de V e i
c) Los valores eficaces de V e i y el ángulo de fase d) Los valores eficaces de V e i
59. Al término diferenciante de la potencia media en
la corriente alterna cosφ, se le suele
denominar:
a) Factor diferenciante b) Factor de
potencia
c) Factor de potencia media d) Factor de potencia
instantánea

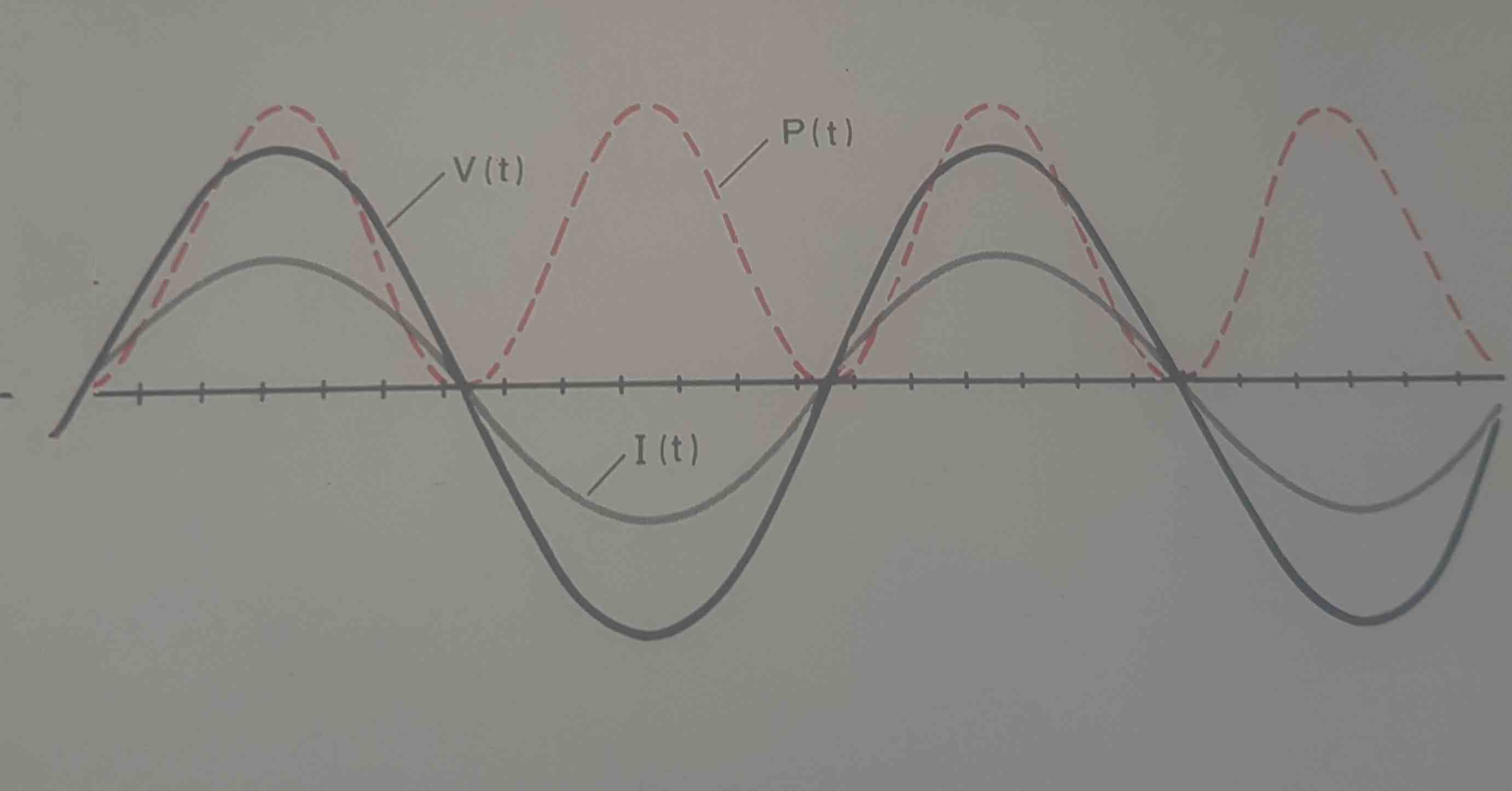

55. La gráfica dada corresponde a la variación
temporal de V, i y la potencia de un circuito de corriente alterna. Para que se
cumpla, deberá haber en el circuito solo:
a) Una resistencia b)
Una bobina
c) Un condensador c) Estar en resonancia

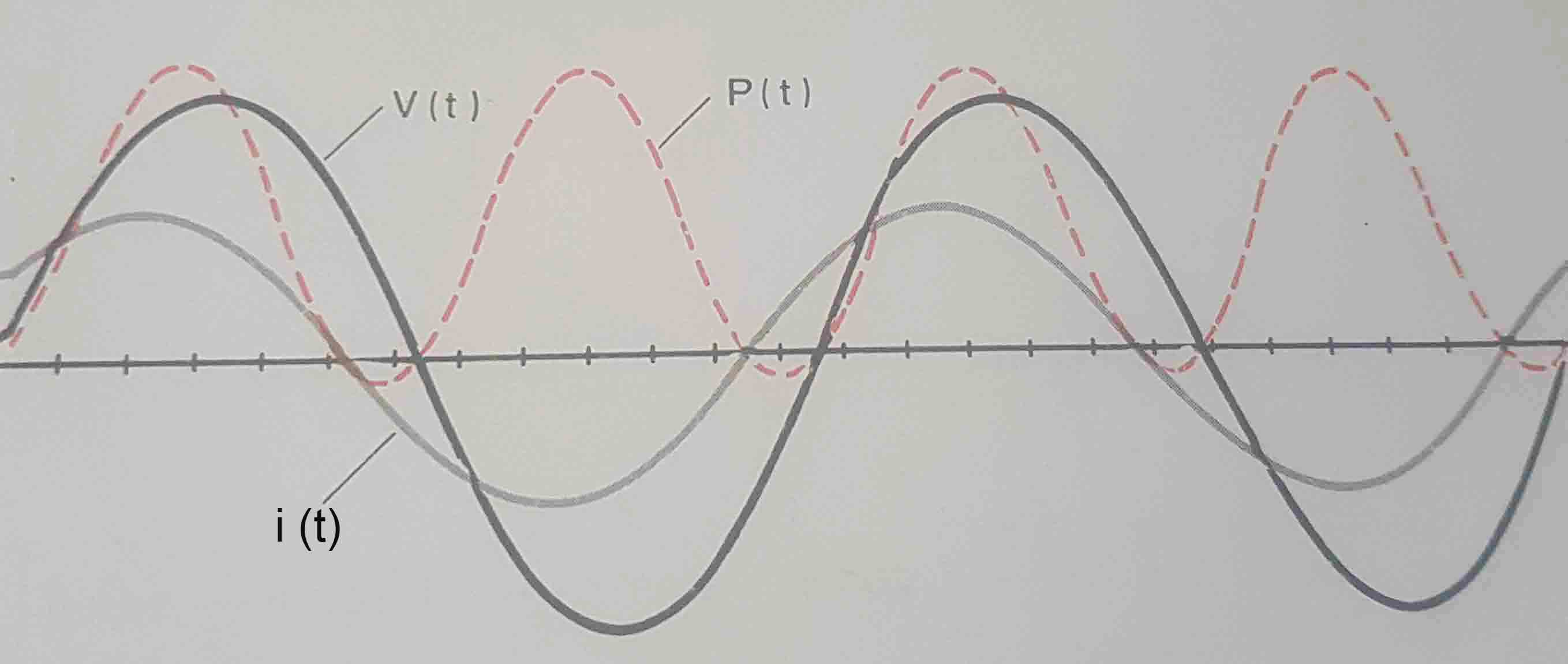

60. La gráfica dada corresponde a la variación
temporal de V, i y la potencia de un circuito de corriente alterna en serie con
resistencia , bobina(sin resistencia) y condensador. Para que se cumpla,
deberá:
a) La impedancia del condensador deberá
ser mayor que la de la bobina
b) La impedancia del condensador deberá
ser menor que la de la bobina
c)La impedancia del condensador deberá ser
igual a la impedancia de la bobina
d) La resistencia deberá ser nula
