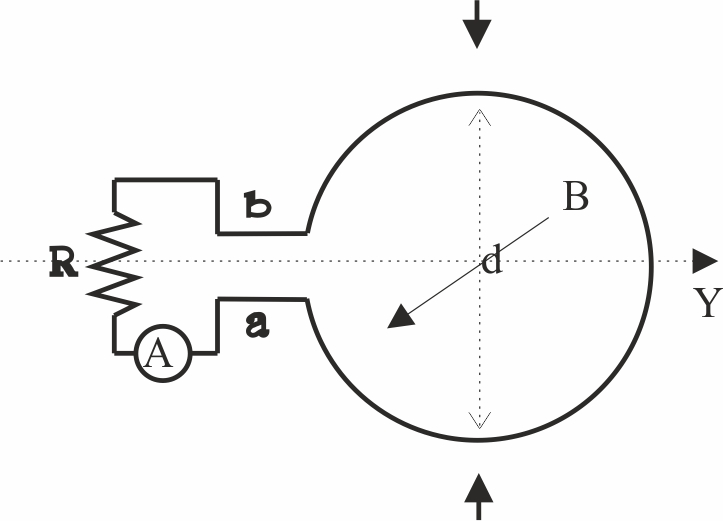

71. Una espira circular
de 5cm de radio se encuentra en el plano XY, donde actúa un campo magnético de
1,2T. Se aprieta la espira por los extremos de uno de sus diámetros hasta que
éste pasa hasta 4cm, en 2 s. Si R vale 2Ω, dirás que:
a) Se produce una corriente inducida que va de a a b.
b)La diferencia de
potencial entre a y b vale
c) La intensidad de la
corriente vale
d)La intensidad del campo
magnético inducido en d vale
k=10-7 uSI

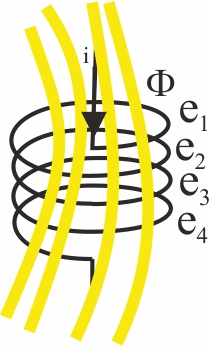

76. En una bobina o un
solenoide, las espiras están conectadas como se observa en la figura, de forma
que el flujo que recorre la primera también lo hace la segunda y así
sucesivamente, de forma que si la intensidad i varía, también lo hace el flujo
magnético, y tenemos un fenómeno denominado:
a) Inducción b) Inducción asociada
c) Autoinducción d) Inducción mutua
77*. Siempre existe una
proporcionalidad entre el flujo magnético y la intensidad de la corriente que
lo produce, en este caso este coeficiente se expresa por la letra L, y tiene
como unidad en el sistema internacional el Henrio, y que dependerá de;
a) El número de espiras
de la bobina b) La longitud de la bobina
c) La permeabilidad magnética del medio d) La superficie de las espiras
que más se ajusta a la
realidad será la:
a)a b) b c)
c d) d

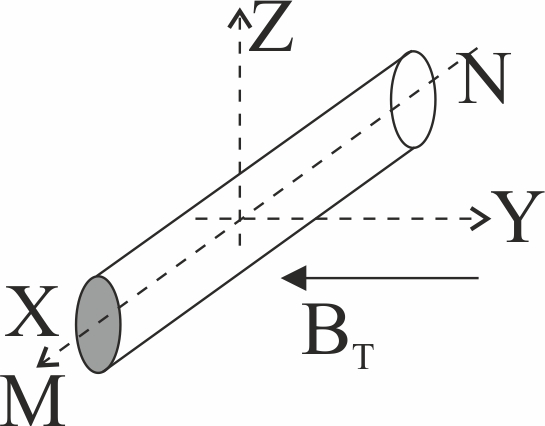

72. Una barra metálica de
10cm cae desde 10m de altura, en el campo magnético terrestre cuya componente
horizontal vale en ese punto 10-5T. Con estos datos se podrá
asegurar que:
a) La diferencia de
potencial MN, un metro antes de alcanzar el suelo valdrá 1,34.10-5V.
b) Si la barra está unida
a un circuito de 2Ω,la intensidad de la corriente al alcanzar el suelo y
antes de estropearse el amperímetro valdría 0,67.10-5A
Tómese g= 10m/s2

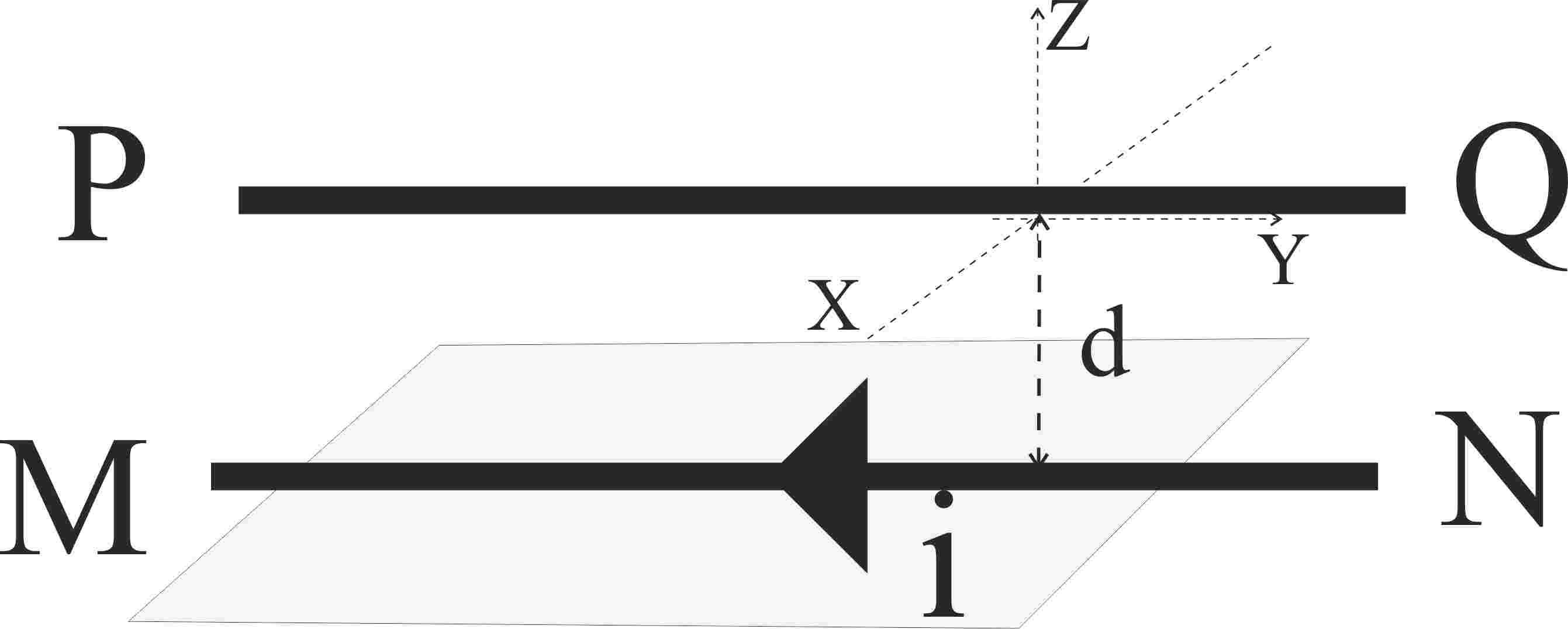

73. Se dispone de un
alambre conductor MN, apoyado sobre una mesa de laboratorio, por el que circula
la corriente con una intensidad i. Encima del mismo a 5cm, y paralelo a él se
sitúa, otro PQ, con una densidad lineal de λ 2g/m. Para que se mantenga PQ
sin apoyos deberá circular por él la corriente con una intensidad en amperios
de:
a) 50 b)
100 c)70 d)
10
Mientras que la
intensidad del campo magnético en PQ, deberá ser en teslas de:
a) 1,4.10-5 b) 2,4.10-5 c)
1.10-5 d) 0,4.10-5
k=10-7 uSI.
Tómese g= 10m/s2

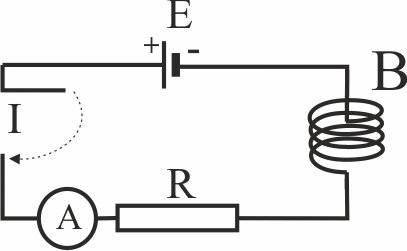

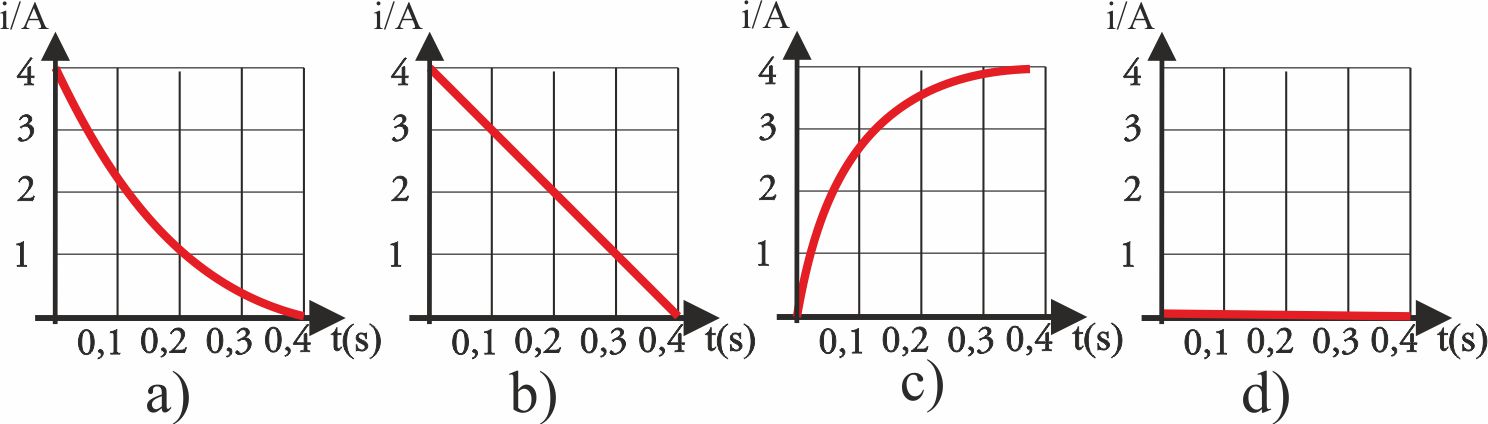

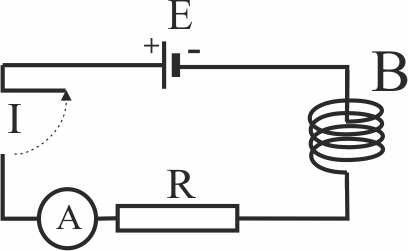

80. Dado el circuito de la figura, con una bobina B, una resistencia R, y una pila con una fem E, al cerrar el interruptor I, el amperímetro A, indicará momentáneamente unos valores extraños. La gráfica de su variación de todas las dadas,

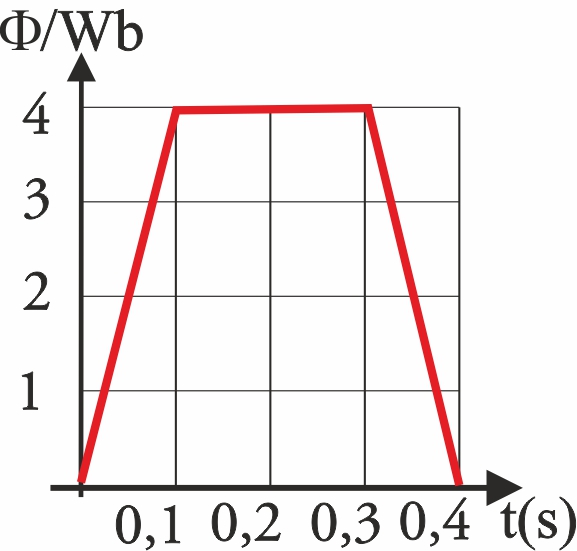

75. En una bobina, el
flujo magnético varía con el tiempo conforme la gráfica dada.

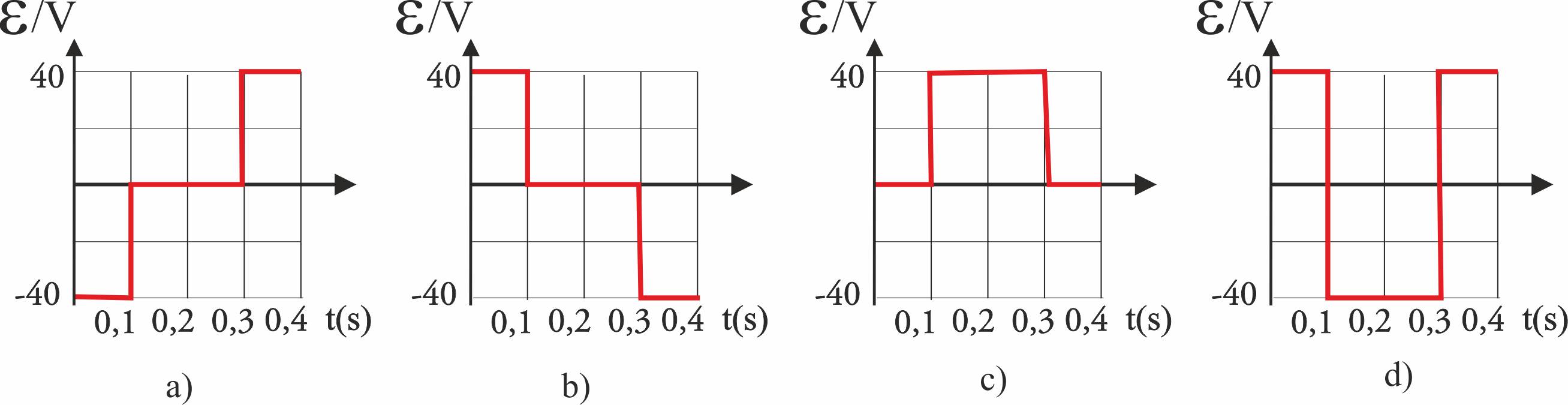

Según eso, la gráfica que mejor nos daría la variación de la fem, con el tiempo de todas las dadas:

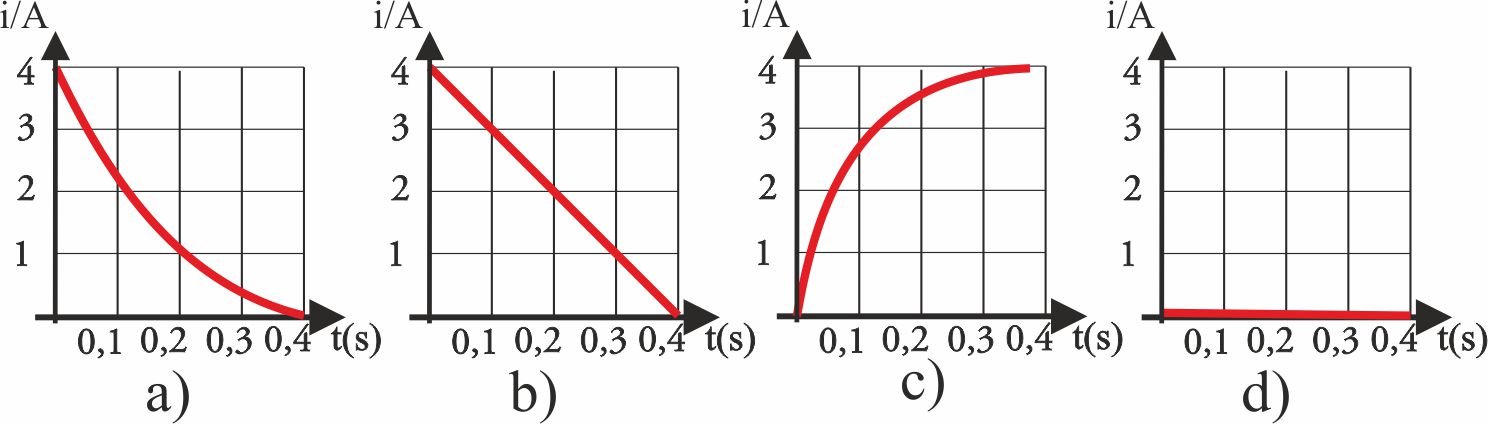

79. Dado el circuito de la figura, con una bobina B, una resistencia R, y una pila con una fem E, al abrir el interruptor I, el amperímetro A, indicará momentáneamente unos valores extraños. La gráfica de su variación de todas las dadas:
Será la :
a) a b) b c)
c d) d
que más se ajusta a la
realidad será la:
a)a b)b c)c d)d

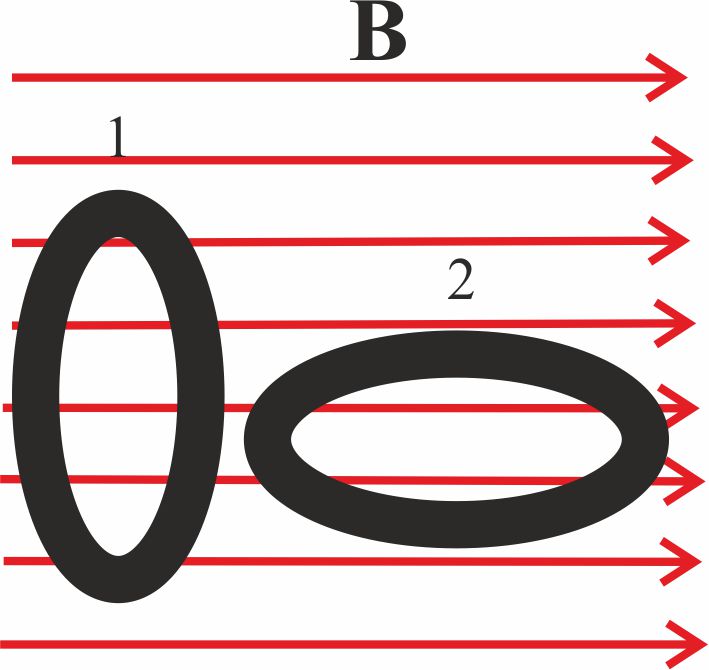

74. En la figura se
aprecia, una espira circular de 2cm de radio en un campo magnético constante de
0,2T, en la posición 1, perpendicular a B, que pasa a la posición 2, en el
plano de B en 0,4s. Este fenómeno traerá consigo la aparición de una corriente
inducida de la que podrás asegurar que:
a) Tiene sentido antihorario
b) La fuerza
electromotriz inducida será de 0,016V

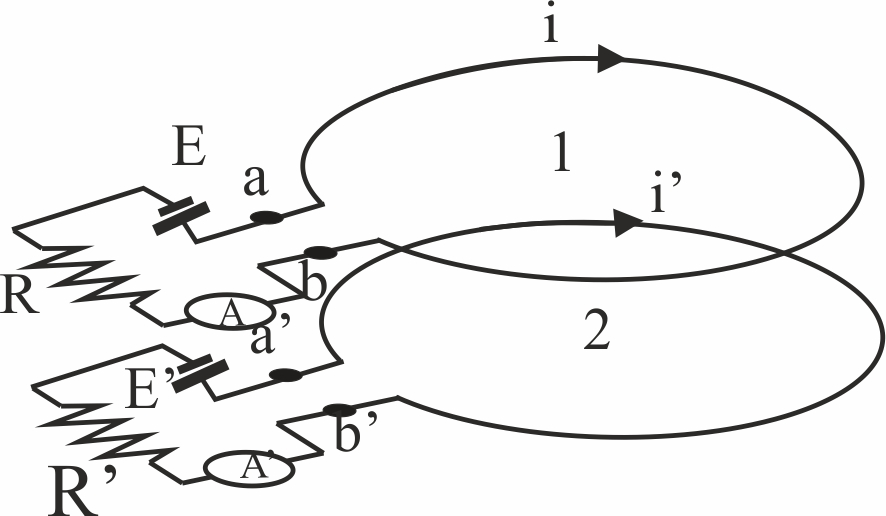

78. Como
se aprecia en la figura, tenemos dos espiras 1 y 2, independientes, dispuestas
en planos paralelos, de forma que el flujo que produce i, en 1, atravesará la 2, originando en ella, una contraelectromotriz
Ec21= -dΦ21/dt, dicho flujo será proporcional a la i. Este fenómenos se
denomina:
a) Inducción b) Inducción asociada
c) Autoinducción d) Inducción mutua
