ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
53*.

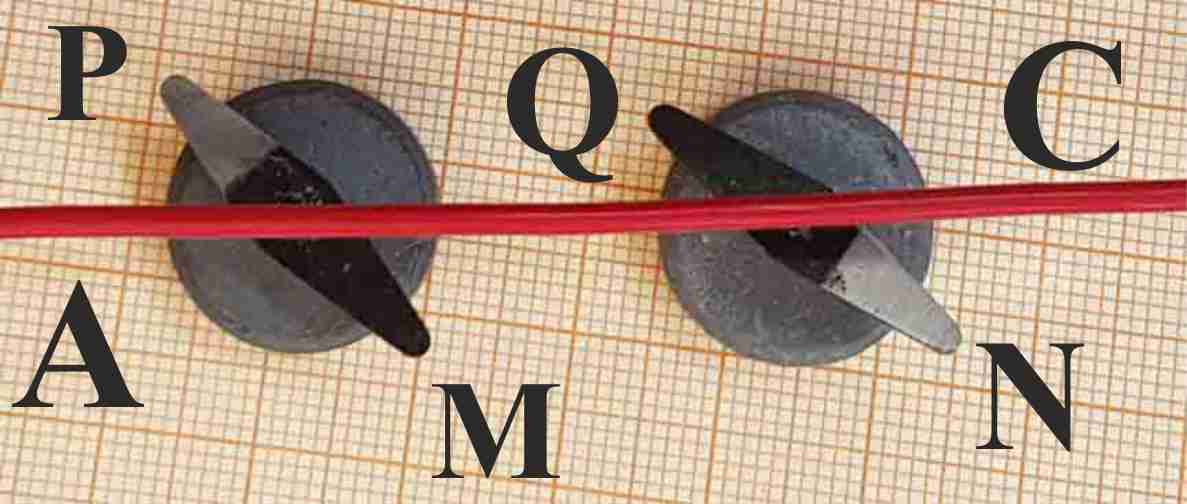

Si tenemos en cuenta que en la figura dada. La corriente por el conductor recto
va de A hacia C, y la comparamos con la 2 del test 51, aparentemente son
iguales, ahora bien en esta:
a)
Las agujas imantadas están al revés
b)
La desviación de la primera es de
180º
c)
No está pintadas de acuerdo con sus
polos
d)
Están descolocadas una respecto a la
otra
54*.

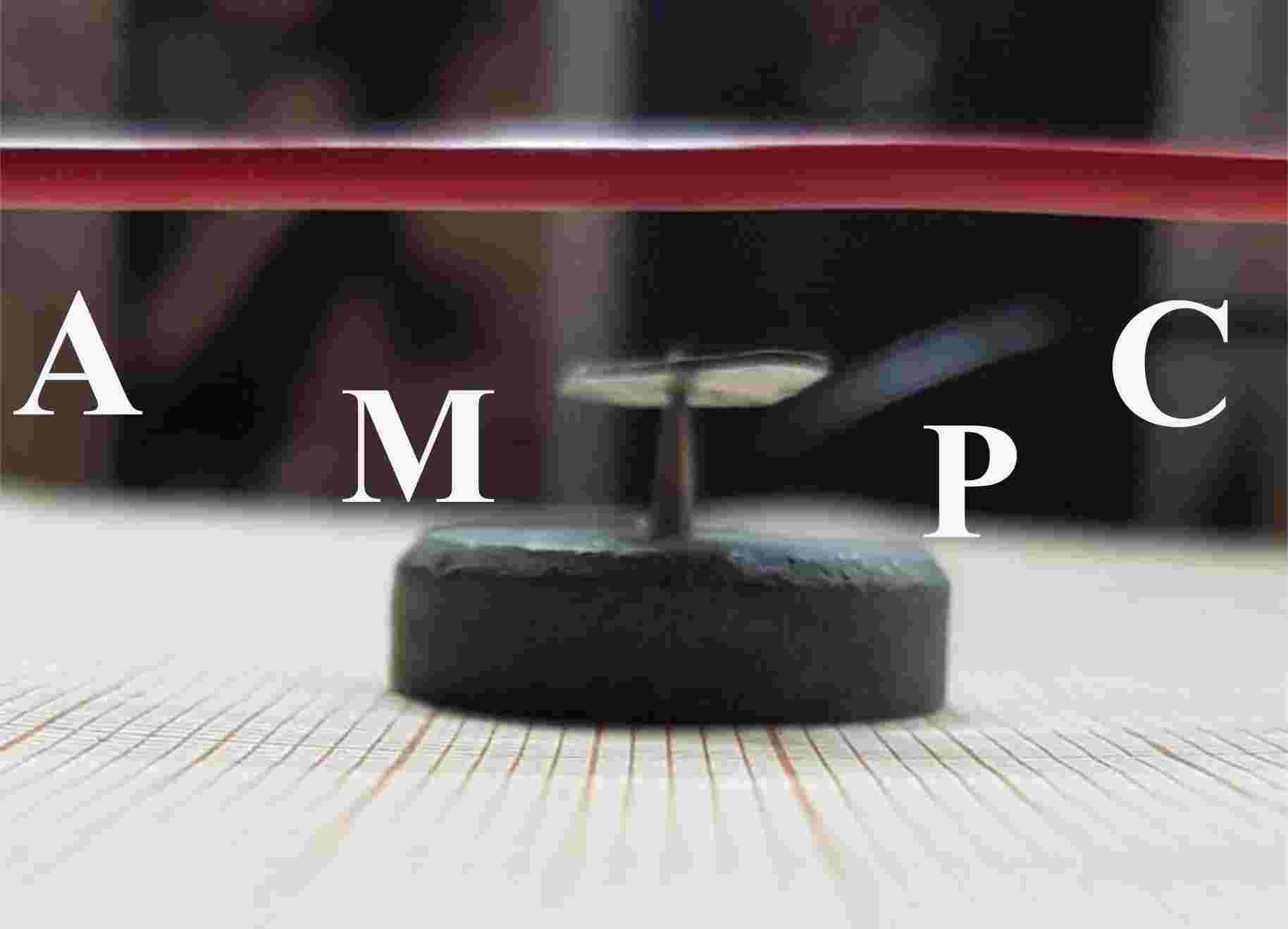

Si en la figura dada, la aguja se dispone perpendicularmente al conductor
eléctrico, cuando pasa la corriente, tal que M es el punto mas alejado del observador y P, el mas cercano, dirás
que:
a)
La corriente va de A a C
b)
La corriente va de C a A
c)
El campo eléctrico creado por ella,
es muy intenso
d)
El campo eléctrico creado por ella es
muy débil
Fig.2
55*.

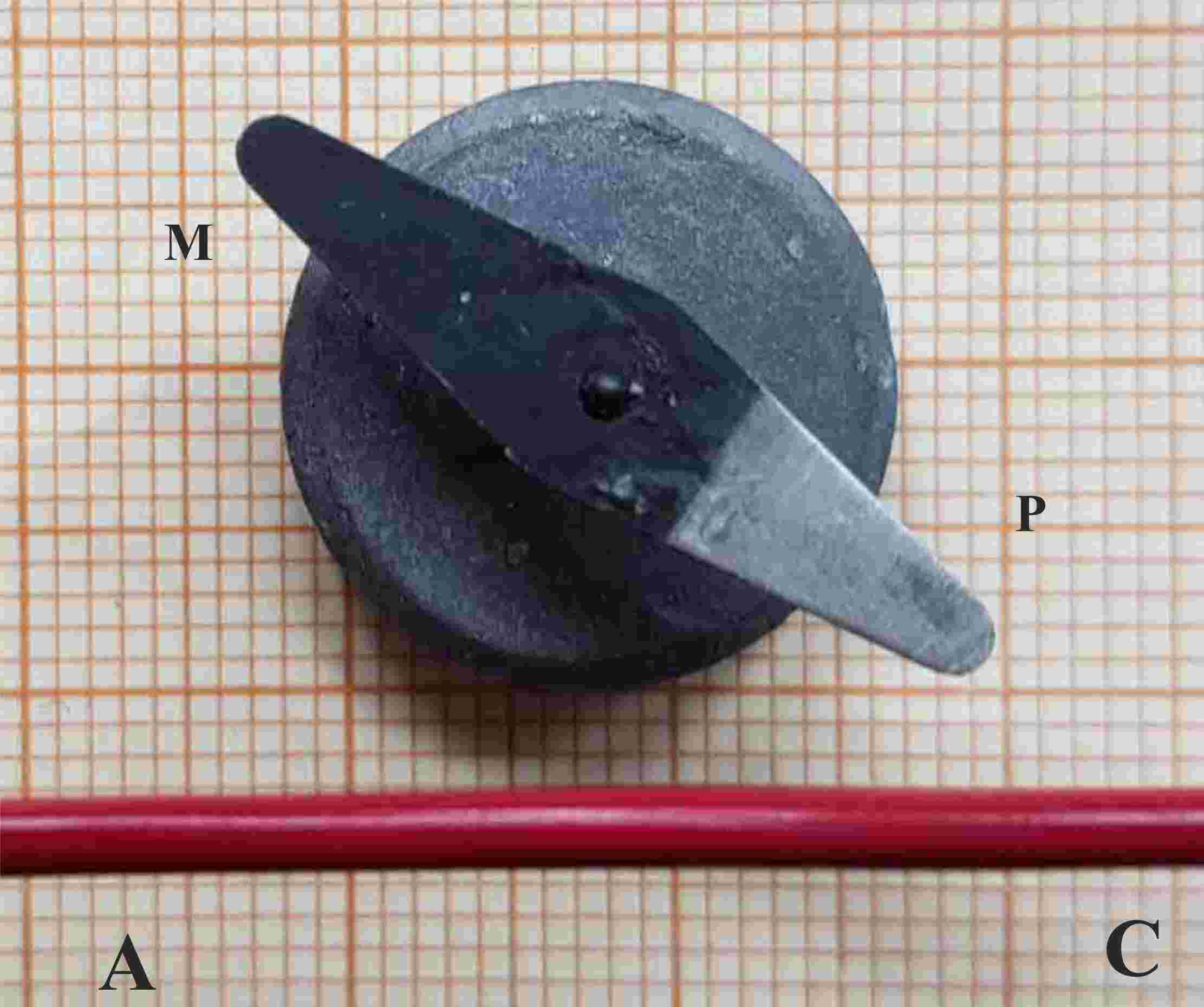

Analizando las figuras anteriores, si la intensidad de la corriente circula
desde A hacia C , en la figura 2 y 3, podrás asegurar que:
a)
En
la figura 1, solo actúa el campo magnético de la Tierra
b)
En
la figura 2, la aguja imantada se orienta según la resultante de los campos magnéticos
de la Tierra y de la corriente
c)
El
campo magnético creado por la corriente eléctrico está dirigido hacia A
d)
El
campo magnético creado por la corriente eléctrica está dirigido hacia C
Fig.2
56*.

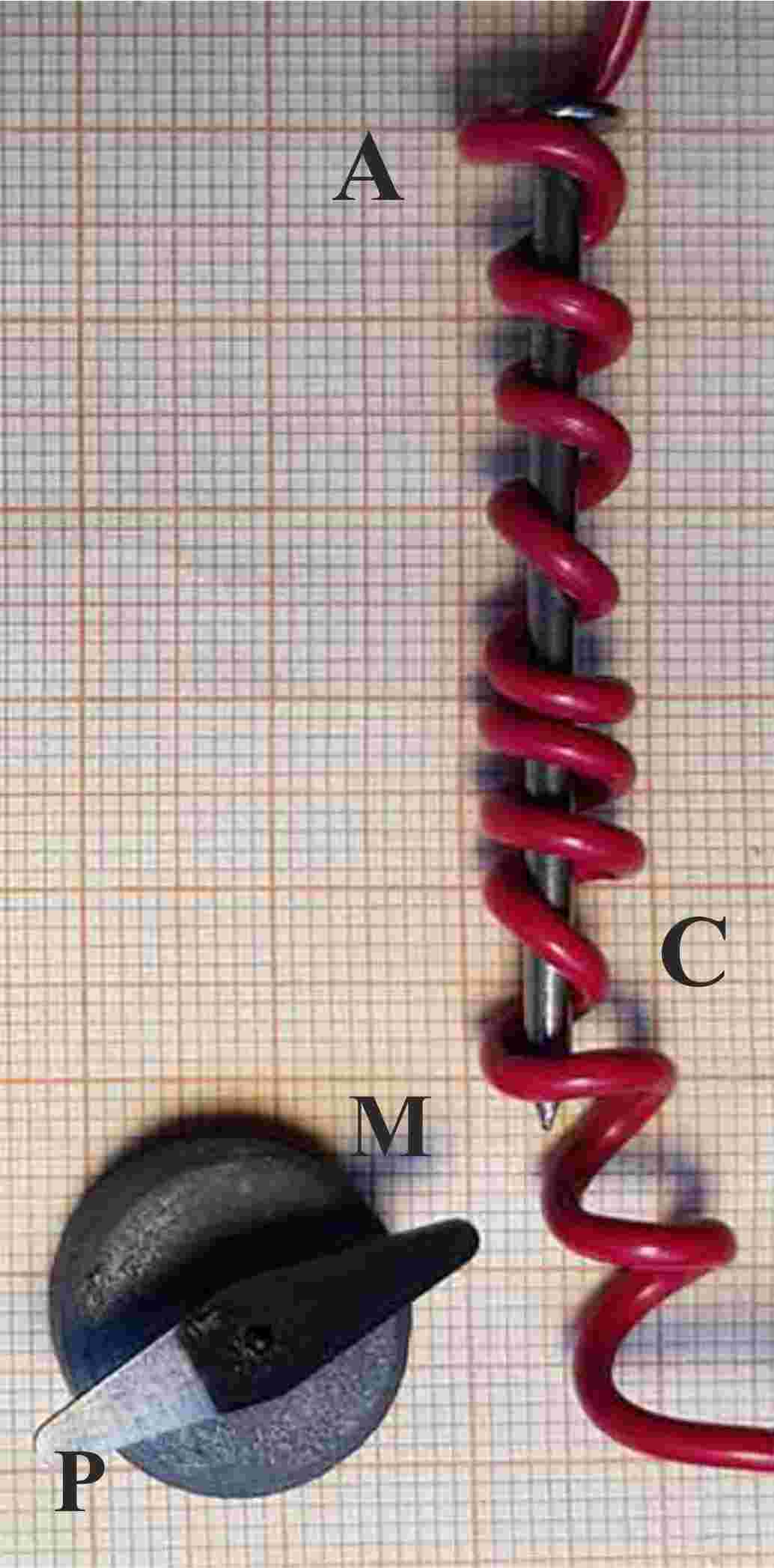

En la fig1, no circula corriente y sí lo
hace entre C y A en la fig.2.Analizando las figuras anteriores, podrás asegurar que:
a)El
campo magnético creado por la corriente está dirigida hacia C
b)
El campo magnético creado por la corriente está dirigido hacia A
c)
M es un polo norte de la brújula
d) M es un solo sur de la brújula
60*.

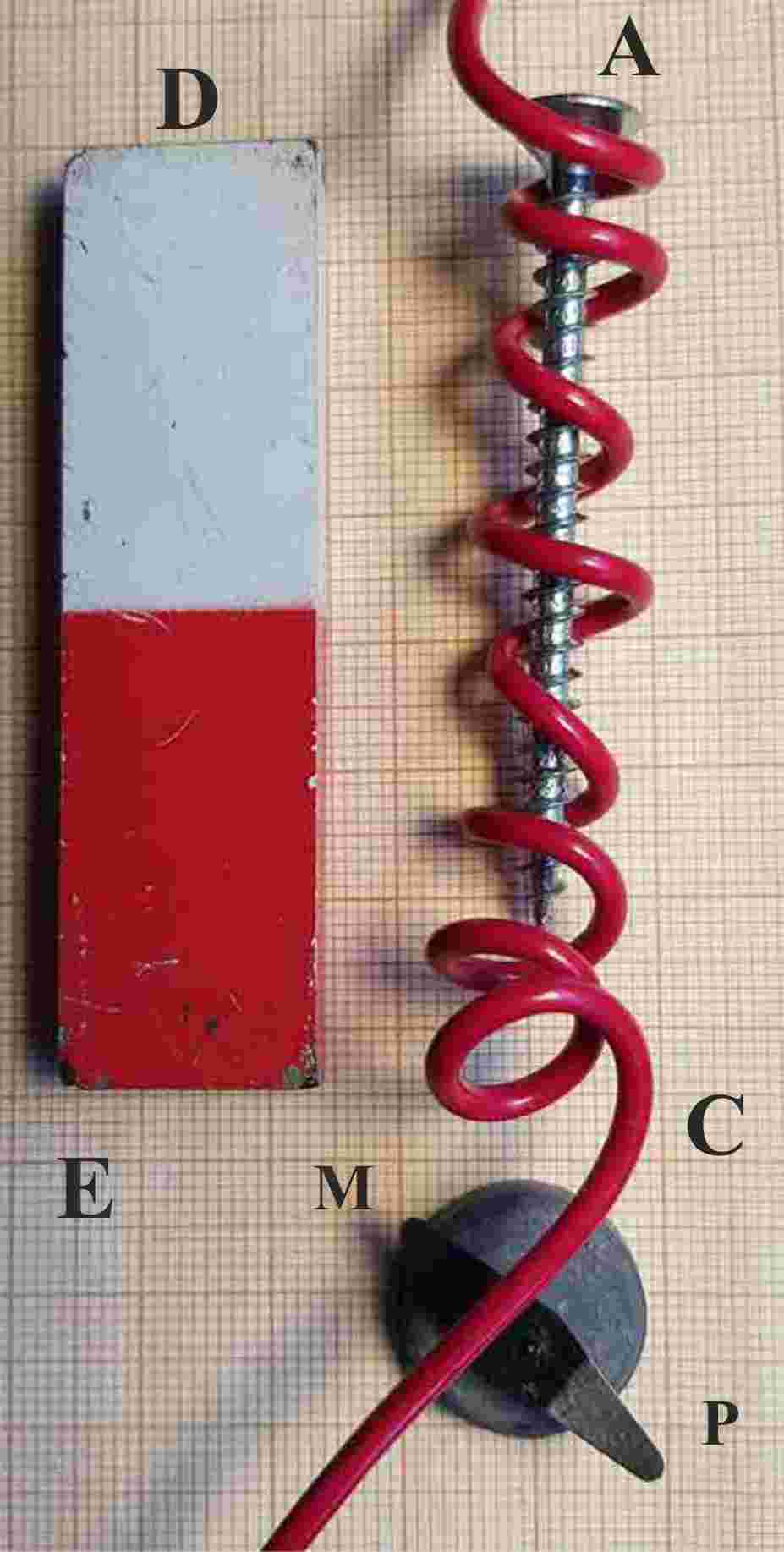

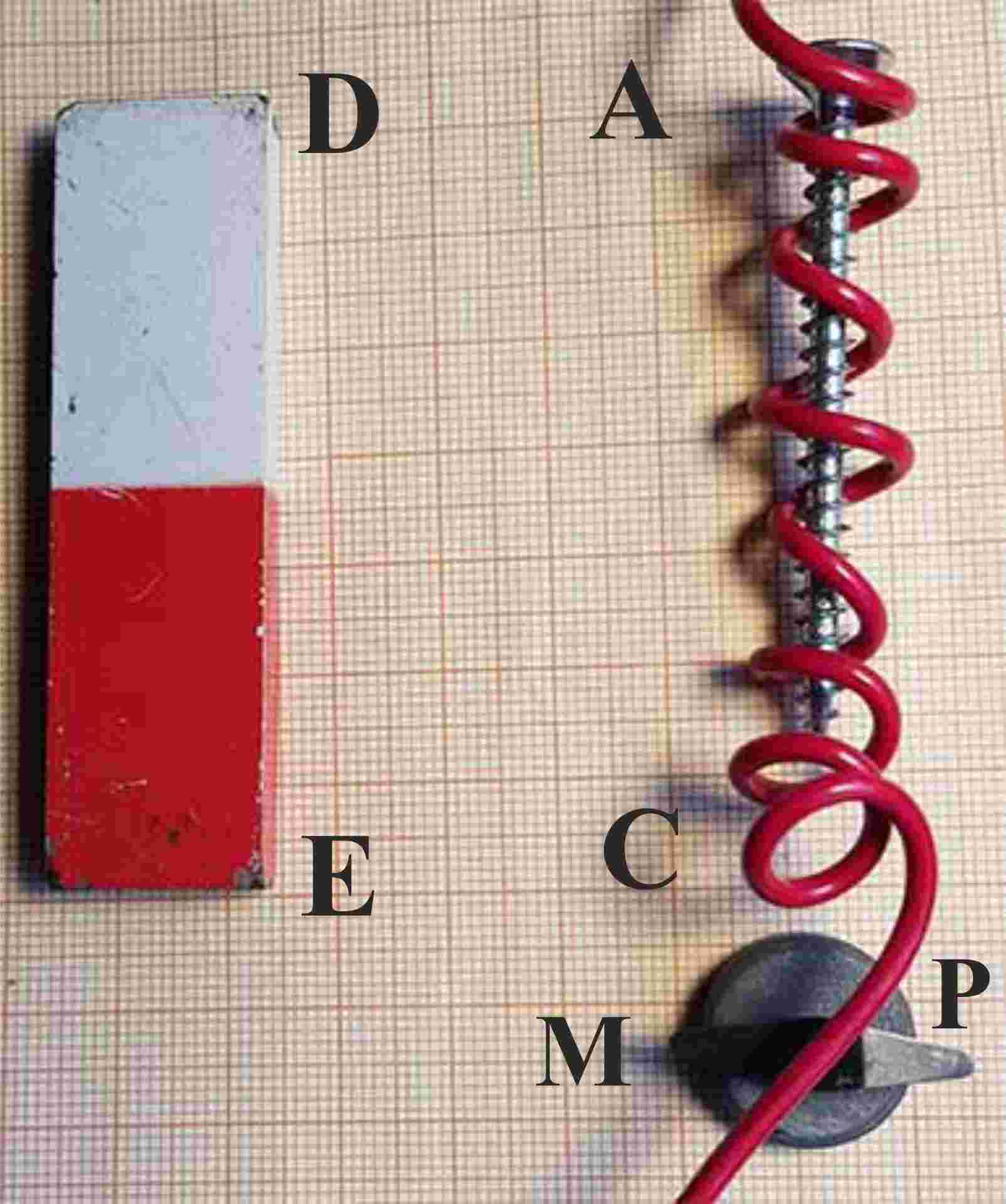

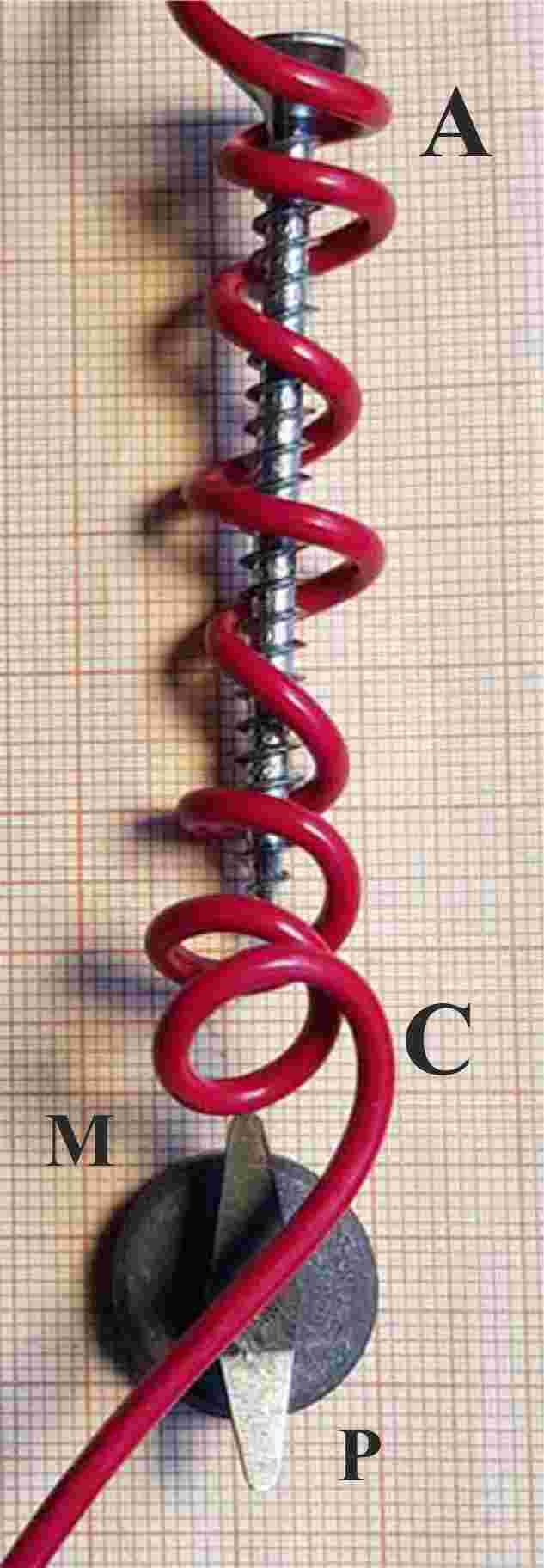

Dispones de un imán recto DE cuyo norte es E, un tornillo AC sobre el que se
enrolla un conductor por el que circula corriente de C a A,
y una aguja imantada que puede girar libremente. Analizando las figuras
anteriores, podrás asegurar que dada la orientación de la aguja imantada:
a)
M es el sur de la brújula
b)
La intensidad del campo magnético de DE es superior a la de AC
c)
Al alejar el imán DE, el campo magnético de AC es el que
orienta la brújula
d)
El campo magnético de AC orienta la
aguja en sentido contrario al de DE
Fig.1
Fig.2
59*.
Te dicen que en una de las dos figuras no hay paso de corriente por el circuito
y la orientación de la aguja imantada corresponde al campo magnético de la
Tierra en dicho lugar, dirás que solo ocurre en la:
a)
En la fig 1
b)
En la fig 2
c)
En la fig1 si la corriente va de A a C
d) En la fig2 de la corriente va de C a A
Fig.1
Fig.1
51*.

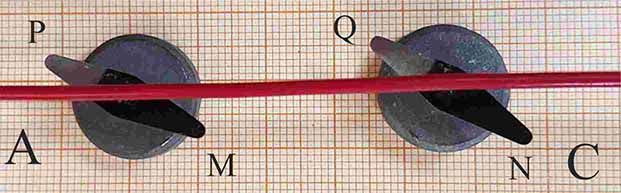

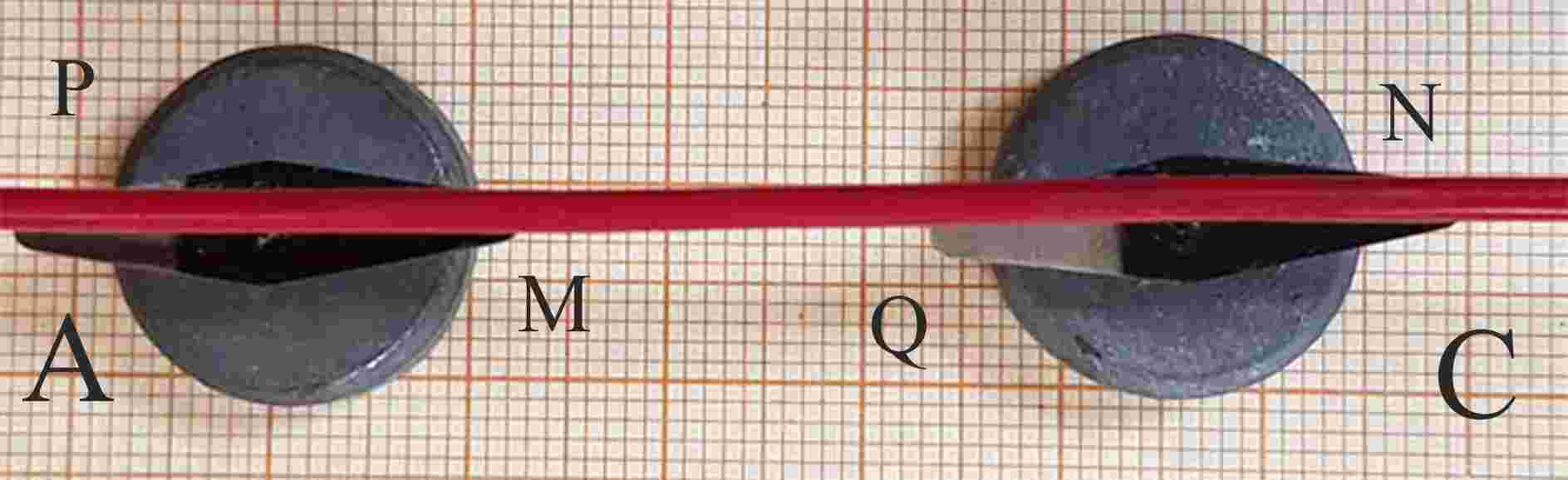

Se dispone de un conductor recto AC unido a 2 pilas de 4,5V, y de dos agujas
imantadas situadas debajo, capaces de girar MP y NQ, en la disposición de la
figura 1. Se cierra el circuito, ocurriendo los fenómenos que observas en la
fig.2, según eso, podrás asegurar que la corriente eléctrica
a) Actúa como un imán
b)
Crea un campo magnético
c)
C sería el sur del imán creado por la corriente
d)
La desviación de las agujas depende de la intensidad de la corriente
52*.
Analizando las figuras anteriores, si la intensidad de la corriente circula
desde A hacia C podrás asegurar que:
a)
El campo magnético creado por la corriente origina una fuerza que desvía a los
imanes
d)
Si cambia el sentido de la corriente se produciría la misma desviación
c)
Si se separase la desviación sería menor
d)Las líneas de fuerza del campo magnético creado por la corriente, deberán entrar por el norte de los imanes
Fig.1
Fig.2
Fig.2
Fig.2
Fig.1
Fig.1
58.

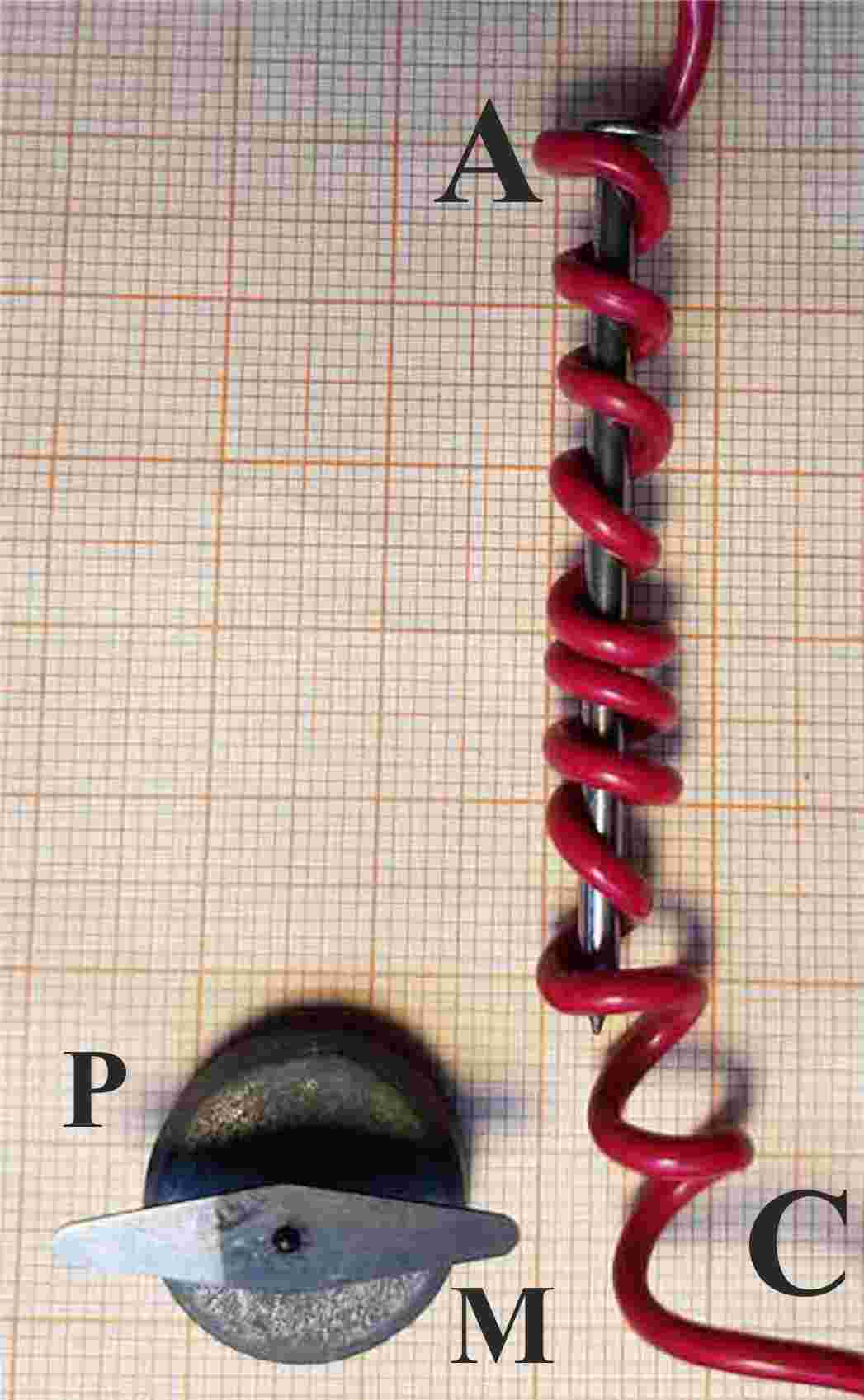

De las figuras anteriores podrás asegurar que para la misma intensidad de
corriente el campo magnético sobre la aguja imantada:
a) Es mas fuerte
en la fig1 que en la 2
b) Es mas fuerte
en fig2 que en la 1
c)
Tienen la misma intensidad
d)Depende de la distancia al tornillo
57*.

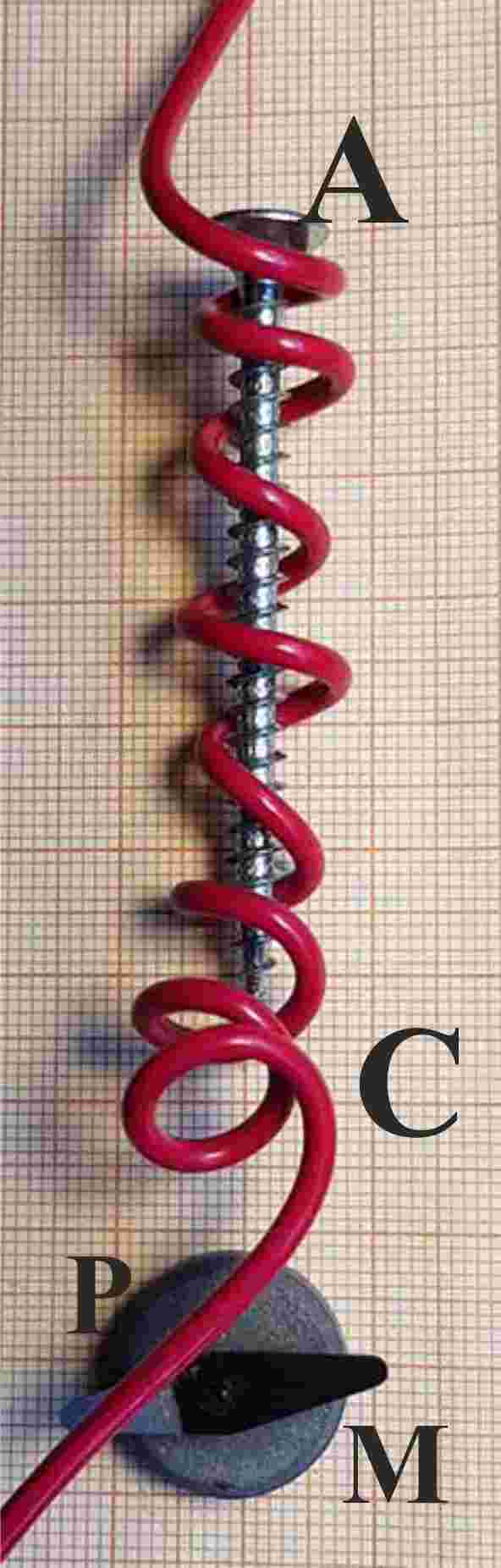

Analizando las figuras anteriores, si la intensidad de la corriente circula
desde C hacia A podrás asegurar que:
a)
En
la fig.1 P es el sur de la brújula
b)
En
la fig.2 M es el norte de la brújula
c)
Las
líneas de fuerza del campo magnético van de C a A
d)
Las
líneas de fuerza del campo magnético van de A a C
