ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
121. Los

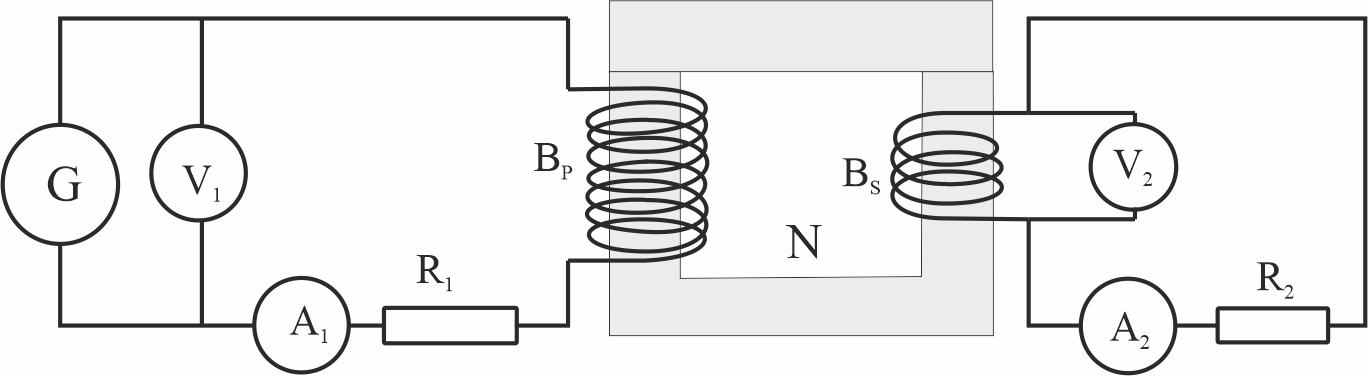

test de física que se expondrán a continuación corresponden al esquema del
circuito dado, en el cual el núcleo del transformador N, contiene a las dos
bobinas del primario BP y del secundario BS, asociadas respectivamente
a sus voltímetros V1 y V2, e incluyendo a sus
resistencias R1 y R2. Debido a ellas, no se cumple la ley
de transformación empleada en test anteriores, puesto que hay pérdidas de
energía. La potencia que proporciona el primario no es V1A1,
porque hay un desfase debido a R1, sino V1A1cosφ,
siendo φ, el ángulo de fase. Si este vale 53º, V1, marca 3,58V;
V2,0,53V;i1 2,3mA, i2=2mA y R1 y R2 son respectivamente
462 y 222,3Ω, se podrás asegurar que:
a)
La
potencia que suministrará el primario será de 0,005W
b)
La
potencia que transmitirá al secundario será de 0,0025W
c)
La
potencia que se genera en el secundario será de 0,0012W
d)
Las
pérdidas de potencia en el secundario debido a su R será de 0,0011W
e)
Las
pérdidas de potencia debidas a las corrientes de Foucault, será de 0,00013W

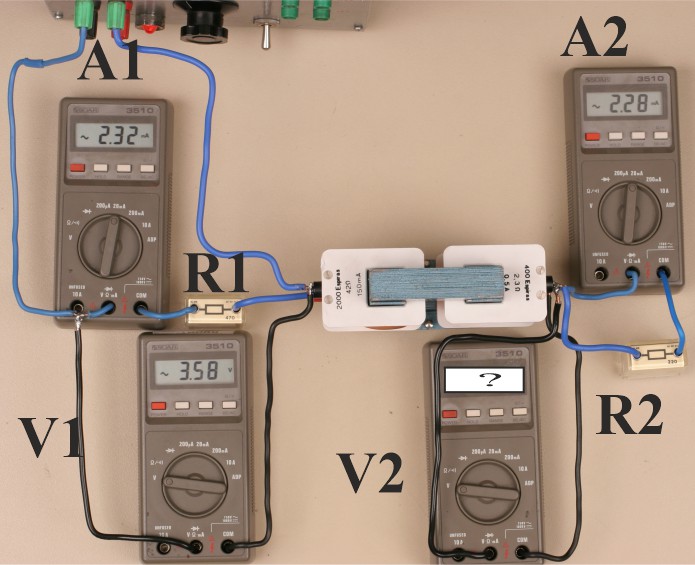

122.En el montaje de un transformador con carga como el de
la foto, y con los datos que se aprecian en la foto (R1=420Ω, r bobinaP=42Ω, R2=220Ω, r bobinaS=2,2Ω), se podrá asegurar que V2 marcará:
a)2,6V b) 0,53V c)533mV d) 0,26V

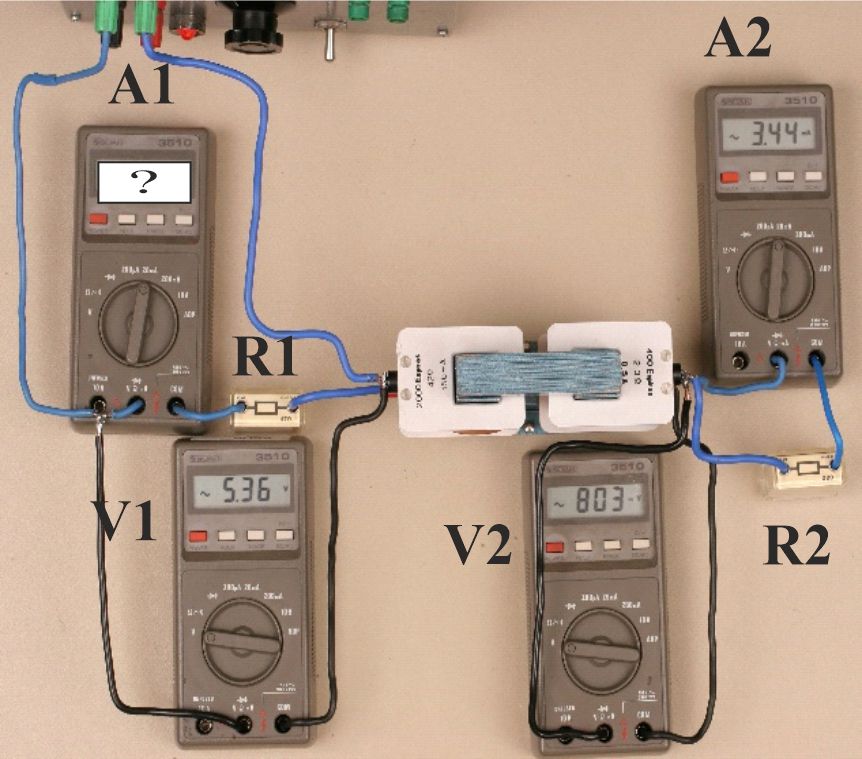

123.En el montaje de un transformador con carga como
el de la foto, y con los datos que se aprecian en la foto (R1=420Ω,
r bobinaP=42Ω, R2=220Ω, r bobinaS=2,2Ω), se podrá asegurar que A1 marcará:
a)2,3mA b) 5,3mA c)4,14mA d) 4mA
CORRIENTE ALTERNA 15

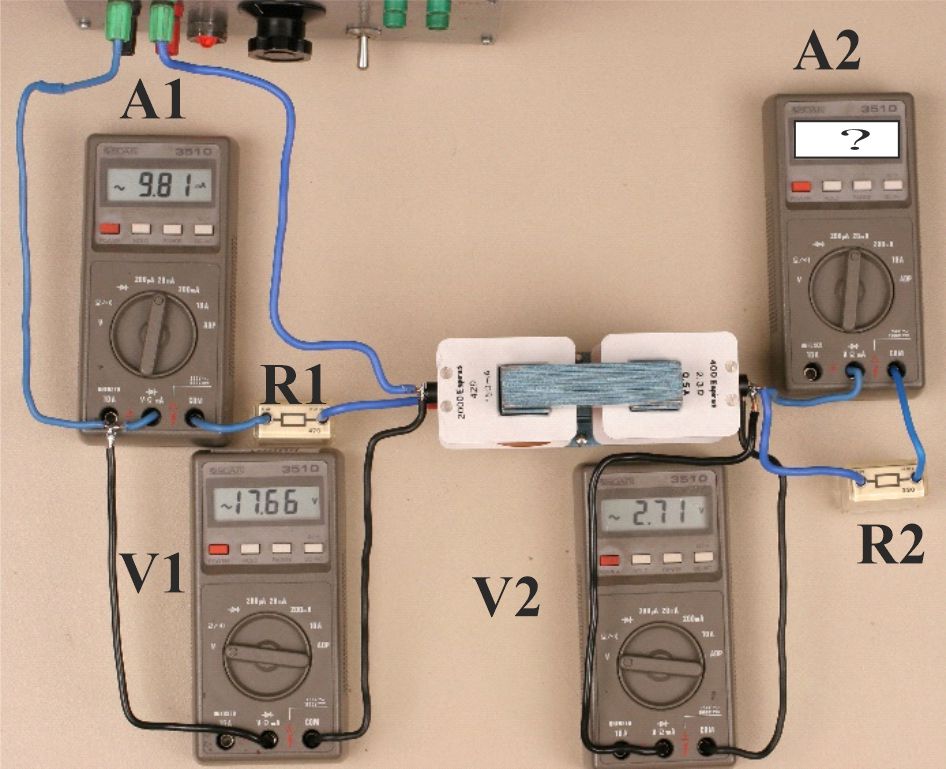

125.En el montaje de un transformador con carga como el de
la foto, y con los datos que se aprecian en la foto (R1=420Ω, r bobinaP=42Ω, R2=220Ω, r bobinaS=2,2Ω), se podrá asegurar que A2 marcará:
a)15mA b)1,53mA c)4,14mA d) 11mA
a)2,3V b) 5,3V c)4,14V d) 4V
