El
puente de hilo, es un dispositivo a través del cual se pretende conocer una resistencia
desconocida RX en un circuito, conociendo otra resistencia R1,
y calibrando las resistencias ligadas a
un hilo metálico de sección constante, cuyos valores dependen de las longitudes
L1 y L2, de forma que el voltímetro V marque 0. En estas
condiciones
. En nuestro caso, tenemos dos fotos con unos valores diferentes del la diferencia
de potencial, al deslizar la pinza, por lo que se establecerá una relación de
proporcionalidad, para calcular las longitudes cuando V marque 0 (punto B), para
así determinar el valor de RX

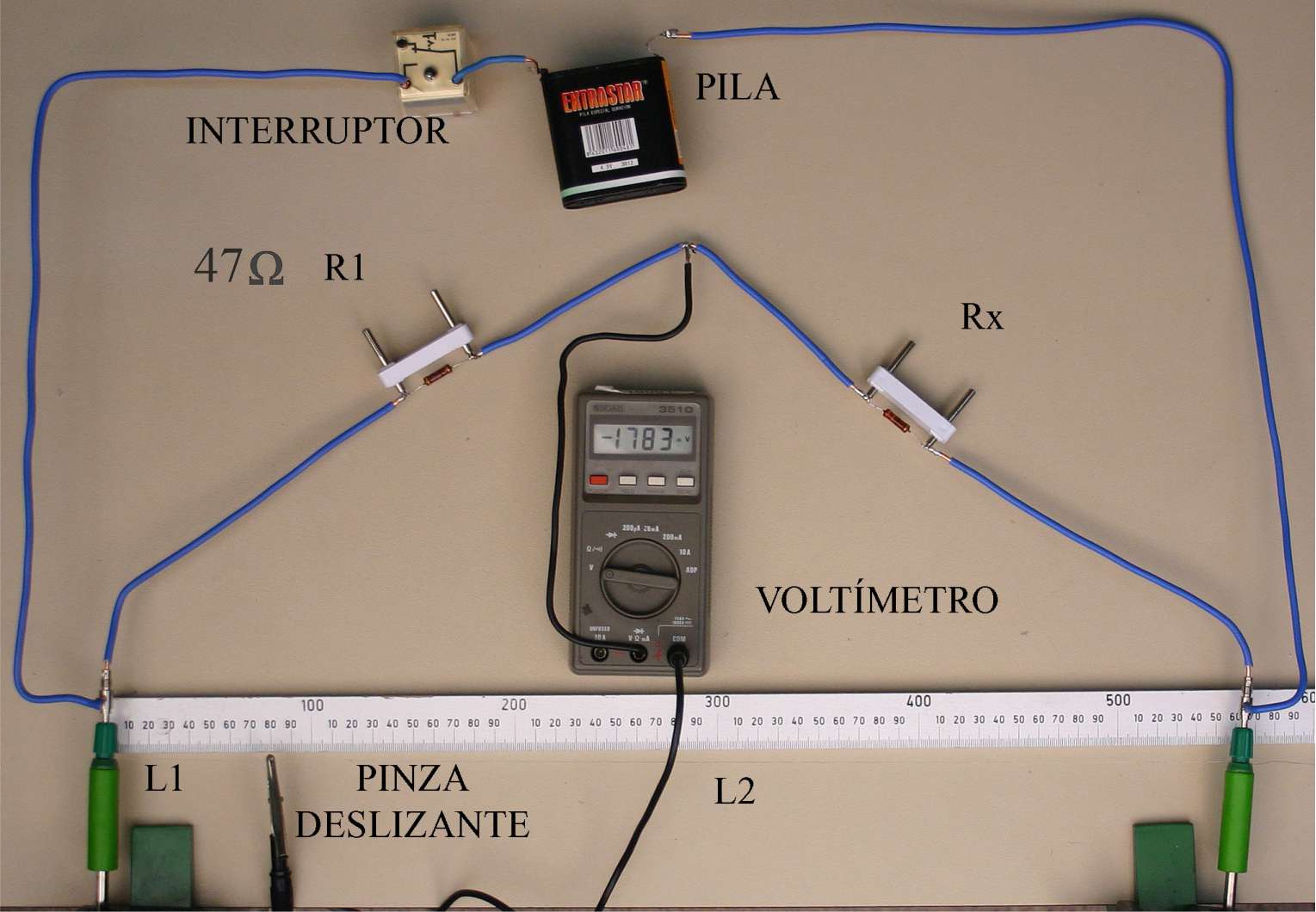

Foto 1
