PROBLEMAS VISUALES DE FISICA (ELECTRICIDAD, ELECTROMAGNETISMO Y ÓPTICA)

PVFEEMOP12*

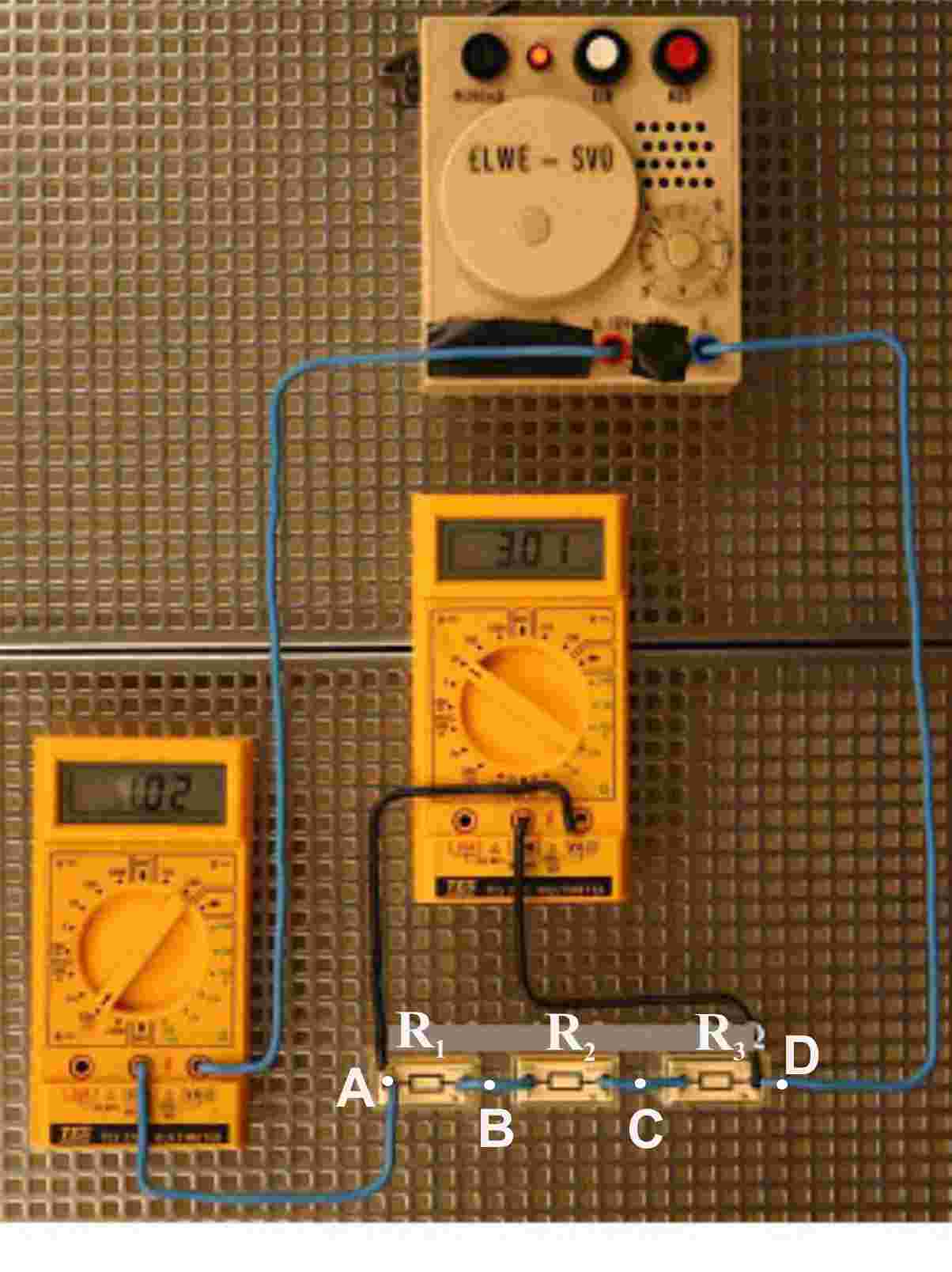

Con los datos que se dan en la foto, con una fuente variable de corriente, un amperímetro (en mA), un voltímetro (en V) y teniendo en cuenta que R₁, es el doble que R₂ y ésta s u vez que R₃, determinar:

a)     El valor de R₃.

b)     Cuanto marcaría el voltímetro si se conectara entre C y D
