ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
PROBLEMAS VISUALES DE
FÍSICA (ELECTRICIDAD, ELECTROMAGNETISMO, ÓPTICA)
PVFEEMOP25*. Circuito de corriente alterna III

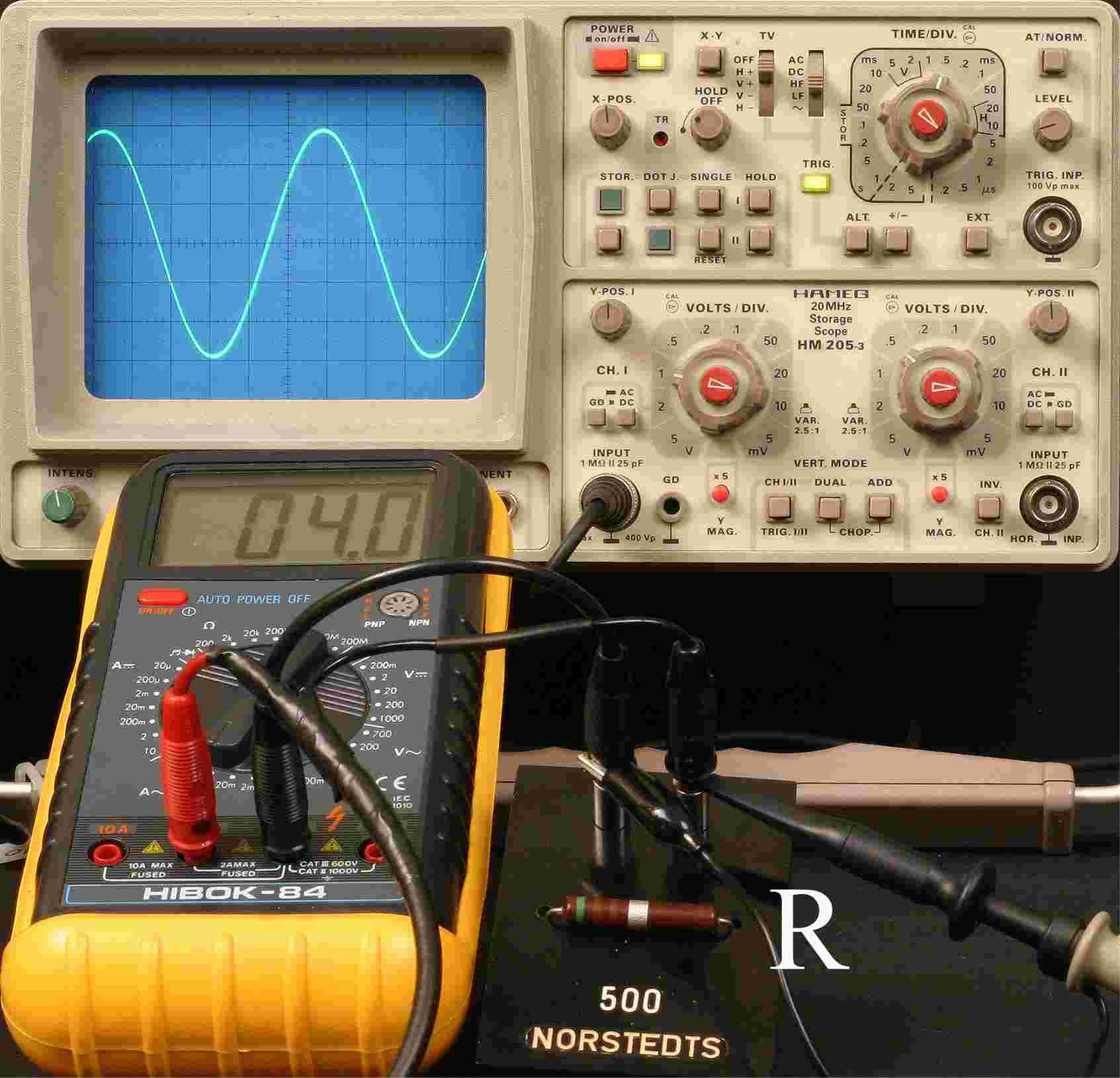

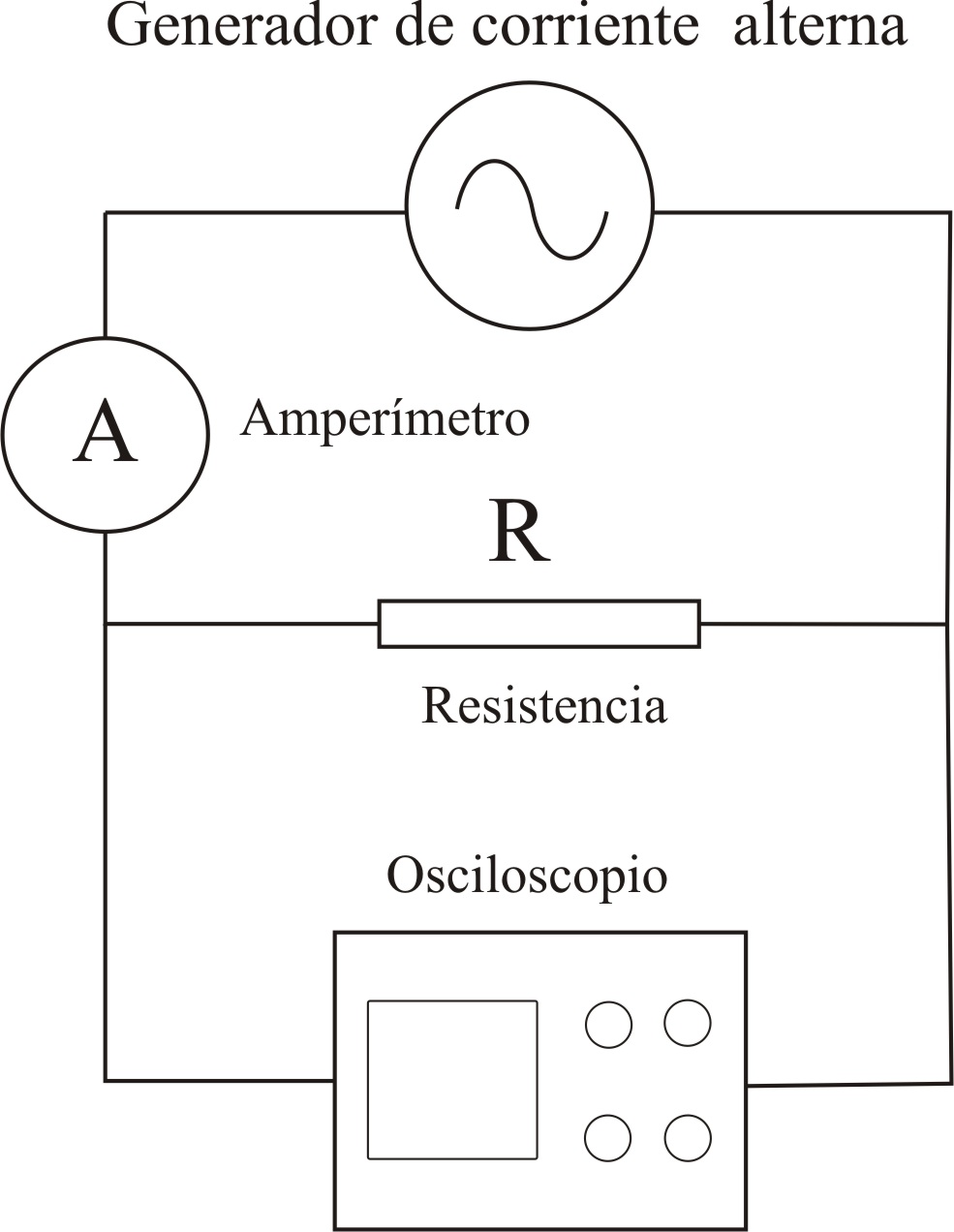

En el esquema y foto dada
se dispone de un generador de CA, que suministra, un voltaje entre picos, en el
osciloscopio de 5,8V, si está conectado con una resistencia de 500Ω.
Determinar:
a)El voltaje máximo b) El ángulo de fase c) El voltaje eficaz d) La intensidad máxima
