PVFEEMOP20*



Fig.1





Fig.2

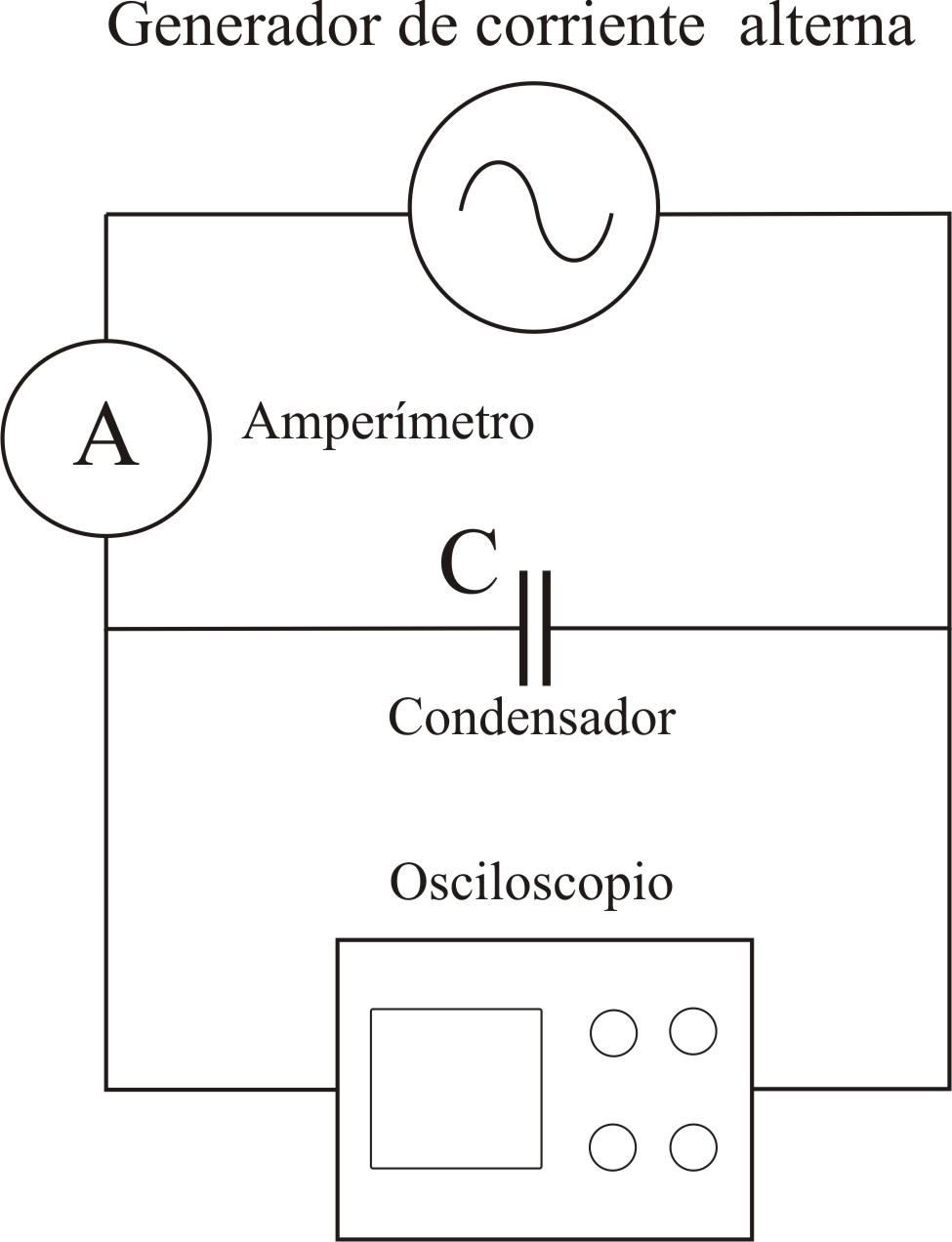

El circuito de la figura 1, se corresponde con el montaje  de la figura 2

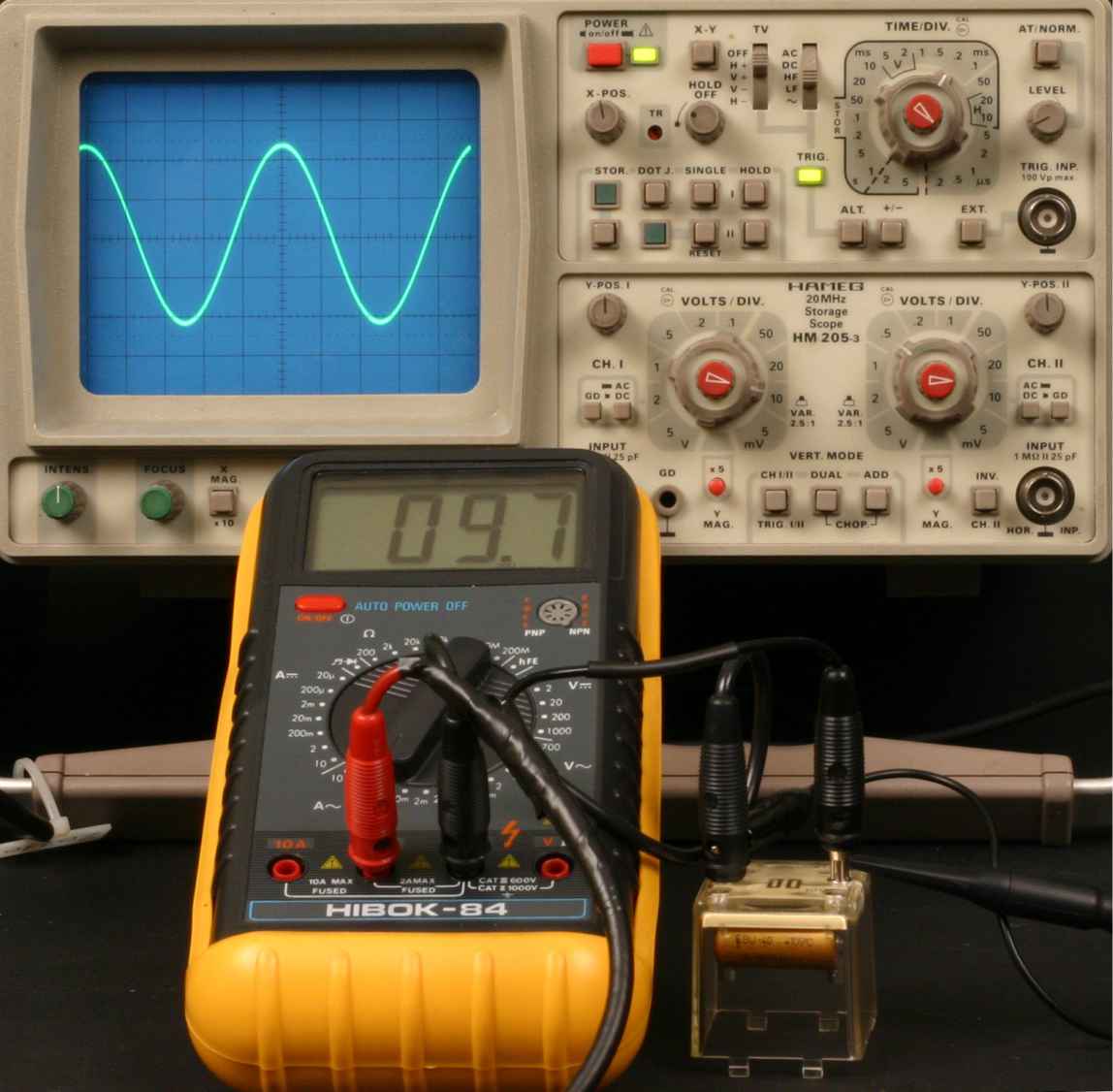

La figura 2, en el TIME DIV, marca 0,2ms/cm, mientras que VOLTS/DIV, marca 10mV/cm. Teniendo en cuenta la división en centímetros de la pantalla en la gráfica, DETERMINAR:

a) El voltaje máximo

b) El voltaje eficaz

c) La frecuencia de la CA

d) La capacidad del condensador
