ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
PROBLEMAS VISUALES DE FISICA
(ELECTRICIDAD, ELECTROMAGNETISMO Y ÓPTICA)
PVFEEMOP18*
La intensidad y el voltaje de la corriente alterna son funciones sinusoidales que se pueden medir a través de un osciloscopio, basta con tener en cuenta, la división de la pantalla en un eje XY, X, que corresponde al tiempo e Y, que lo hace al voltaje, de forma que el punto central corresponde a 0 s, O V, en función de lo que indiquen el mando control Time/Div ( la raya blanca) y el control de la izquierda de Volt/DIV( raya blanca), se podrán tomar los valores del voltaje , la frecuencia y se podrá elaborar la ecuación sinusoidal correspondiente.

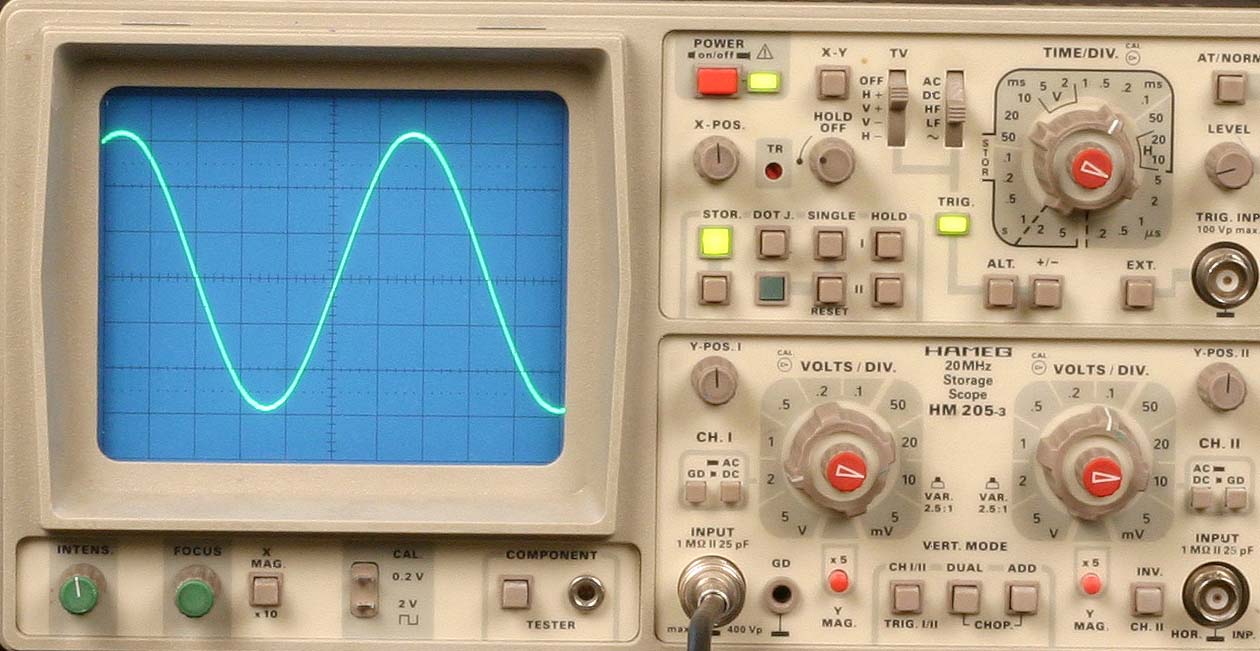

Así según la foto
del osciloscopio dada, y en función de lo que
a) El voltaje máximo de
la corriente
b) La frecuencia de la
corriente alterna
c) El ángulo de fase del
voltaje
d)La expresión del voltaje de dicha corriente alterna
