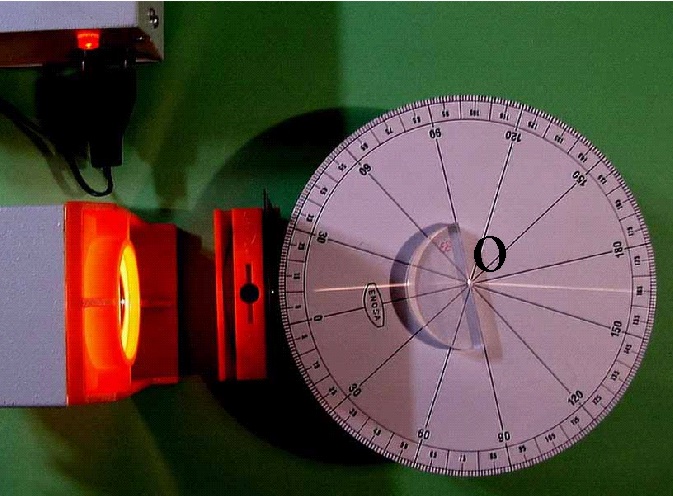

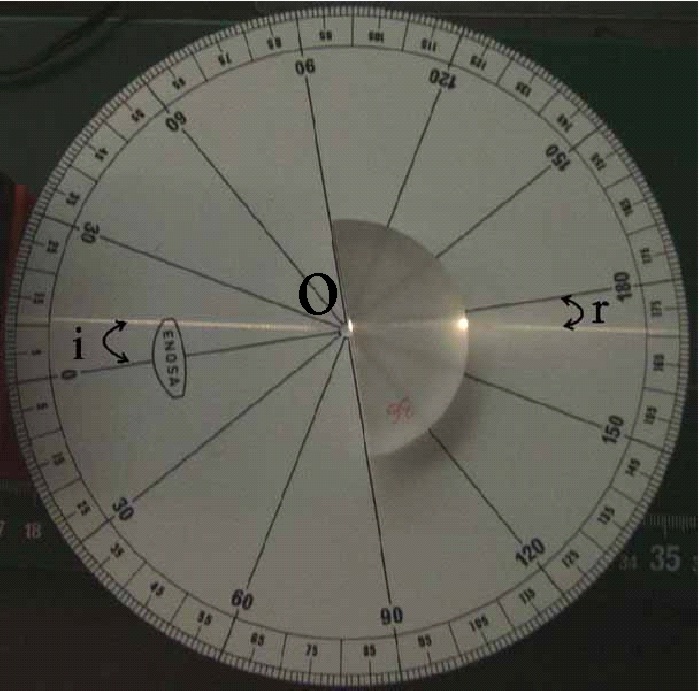

En ambas fotografías el rayo luminoso se desplaza de izquierda a derecha. El punto indicado por la letra O es el punto donde incide el rayo luminoso. En la fotografía 1 un rayo de la luz incide en el punto O y pasa de un medio material (lente semicilíndrica) a otro diferente (aire).En la fotografía 2 la luz incide en el punto O y pasa del medio material (aire) a otro diferente (lente semicilíndrica)

a) Determina en la fotografía 2, el índice de refracción de la lente semicilíndrica

b) Determina en la fotografía 1 el índice de refracción de la lente semicilíndrica

c) Calcula en la lente de la fotografía 1 para qué ángulo de incidencia el refractado es el ángulo límite

d) Si en la fotografía 2 el ángulo de incidencia fuese 30º ¿cuánto valdría el ángulo de refracción?

El índice de refracción del aire es la unidad
