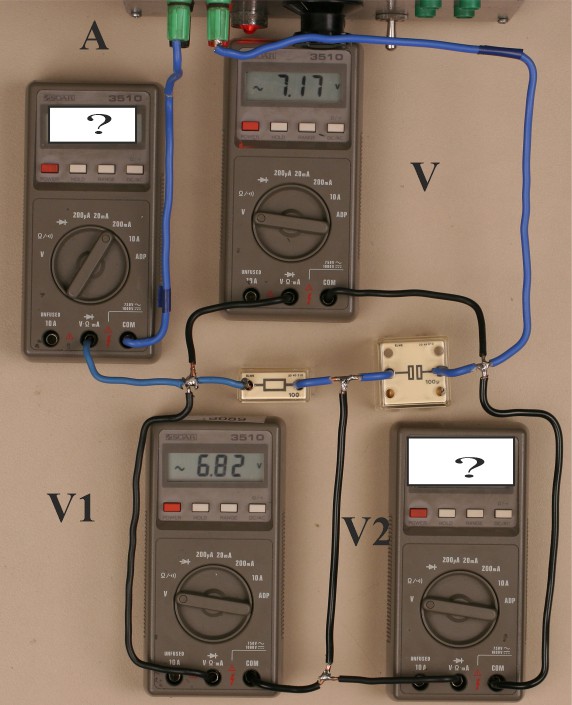

En el circuito de la figura, con un generador que suministra una frecuencia de 50Hz, una R (100Ω) y un condensador de 100µF en serie y con los datos que se toman visualmente tanto la R en serie (100Ω ) determinar:
a) La reactancia capacitiva
b) La impedancia total del circuito
c) Lo que marcaría el amperímetro A
d) Lo que marcaría el voltímetro V2
