ENSEÑANZA DE LA FÍSICA Y LA QUÍMICA
ROBLEMAS VISUALES DE FISICA (ELECTRICIDAD,
ELECTROMAGNETISMO Y ÓPTICA)
PVFEEMOP23* Reflexión y refracción de un rayo láser*

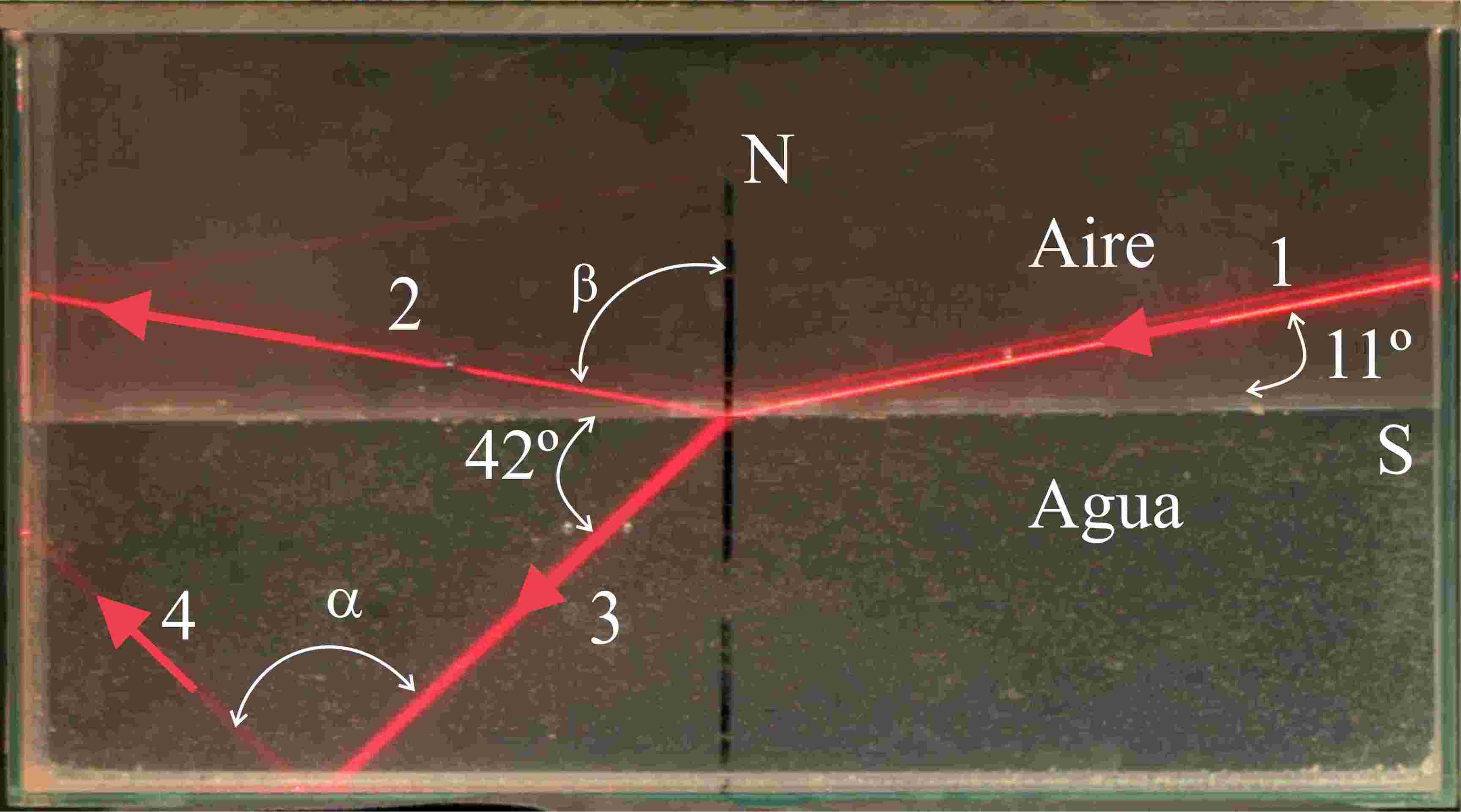

La fotografía corresponde a una cubeta de vidrio. La parte superior es aire y la inferior agua. S representa la superficie plana de separación de ambos medios y N es perpendicular a dicha superficie. El número 1 indica al rayo láser incidente en S. 2, 3 y 4 son rayos que aparecen como consecuencia del rayo incidente 1.
a) Con los datos que figuran en la fotografía determina el índice de refracción del agua.
b) Calcula cuánto valen los ángulos a y b.
