Ley de Snell. Índice de refracción del vidrio.

SOLUCIÓN

TABLA DE DATOS

Ángulo

Seno

Ángulo

Seno

0

0

0

0

5

0,087

3

0,052

10

0,174

7

0,122

15

0,259

10

0,174

20

0,342

13

0,225

25

0,422

16,5

0,284

30

0,5

19

0,325

35

0,573

22

0,374

40

0,643

26

0,438

45

0,707

29

0,485

50

0,766

30,5

0,507

55

0,819

33

0,544

60

0,866

35,5

0,58

65

0,906

37,5

0,608

70

0,939

39

0,629



CÁLCULOS GRÁFICOS

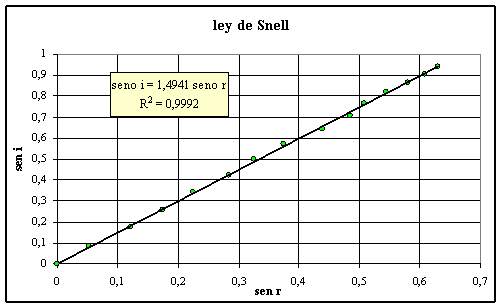

En una hoja de cálculo, se hará la gráfica con el sen , en el eje Y, frente a sen  en el de las X. La gráfica corresponde a una recta, con lo cual se demuestra que la relación sen  /sen  es constante. La pendiente será según se ha dicho el índice de refracción del vidrio de la lente empleada.





Índice de refracción del vidrio de la lente = 1,49
