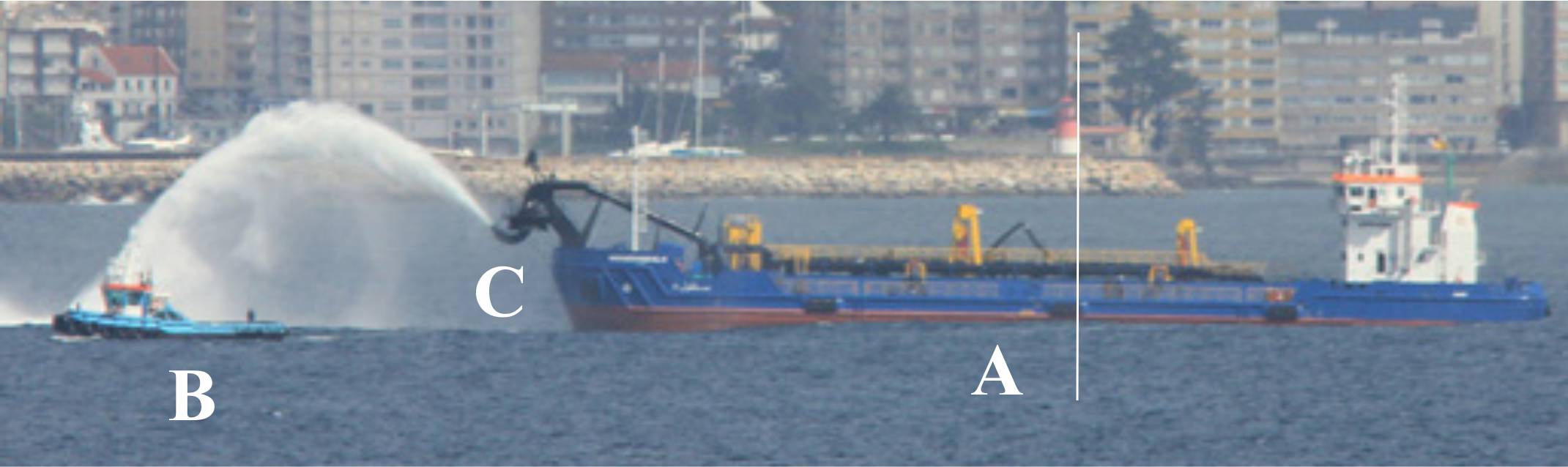

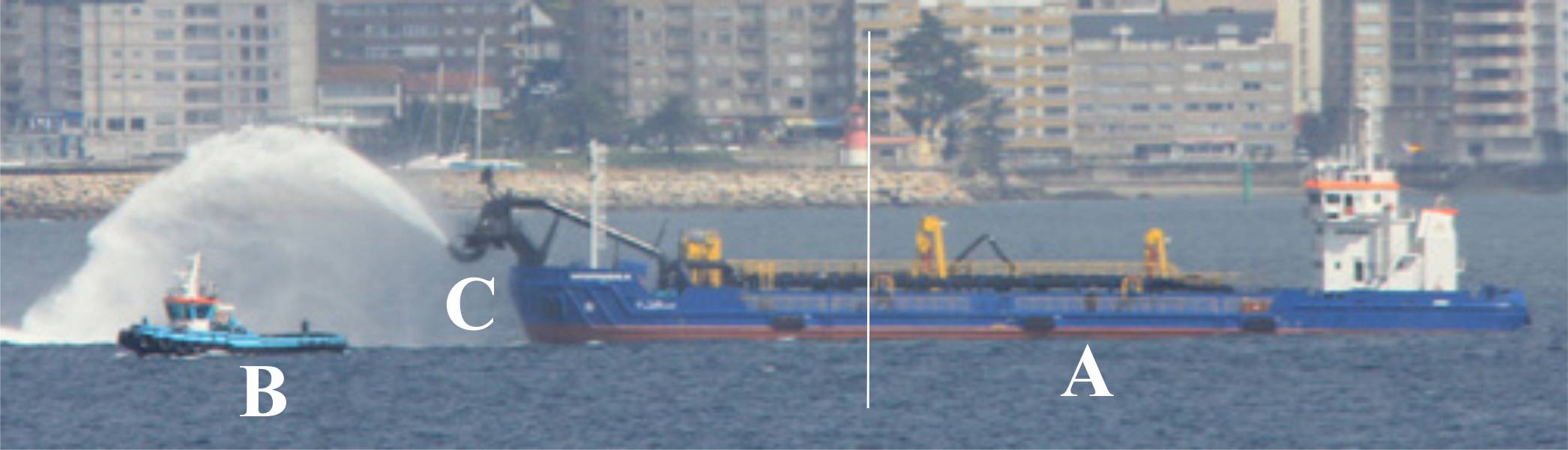

La fotografía 1 representa el movimiento de derecha a la izquierda de un remolcador B y un carguero A. La fotografía 2 está hecha 20 segundos después que la anterior con lo que los barcos se han desplazado ambos de derecha a izquierda. Las fotografías 3 y 4 son ampliaciones de la 1 y de la 2 respectivamente. La longitud del remolcador B (eslora) es 16 m y la del carguero A ( 77 m ). La boquilla de la manguera que lanza agua se encuentra sobre el nivel del mar a una altura de 7,8 metros .

a) Calcule las velocidades del carguero A y del remolcador B.

b) Calcule la velocidad relativa del remolcador B respecto del carguero A

c) Calcule la velocidad relativa del carguero A respecto del remolcador B

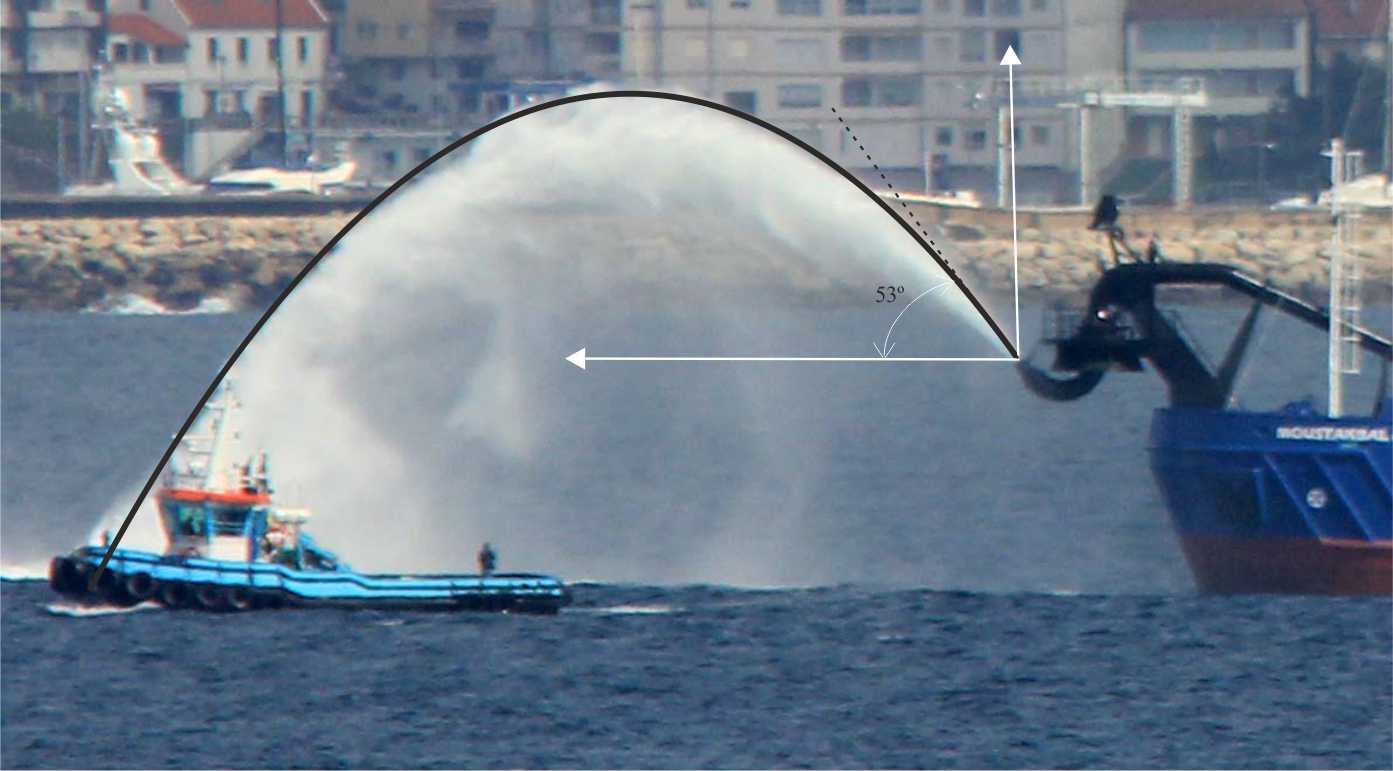

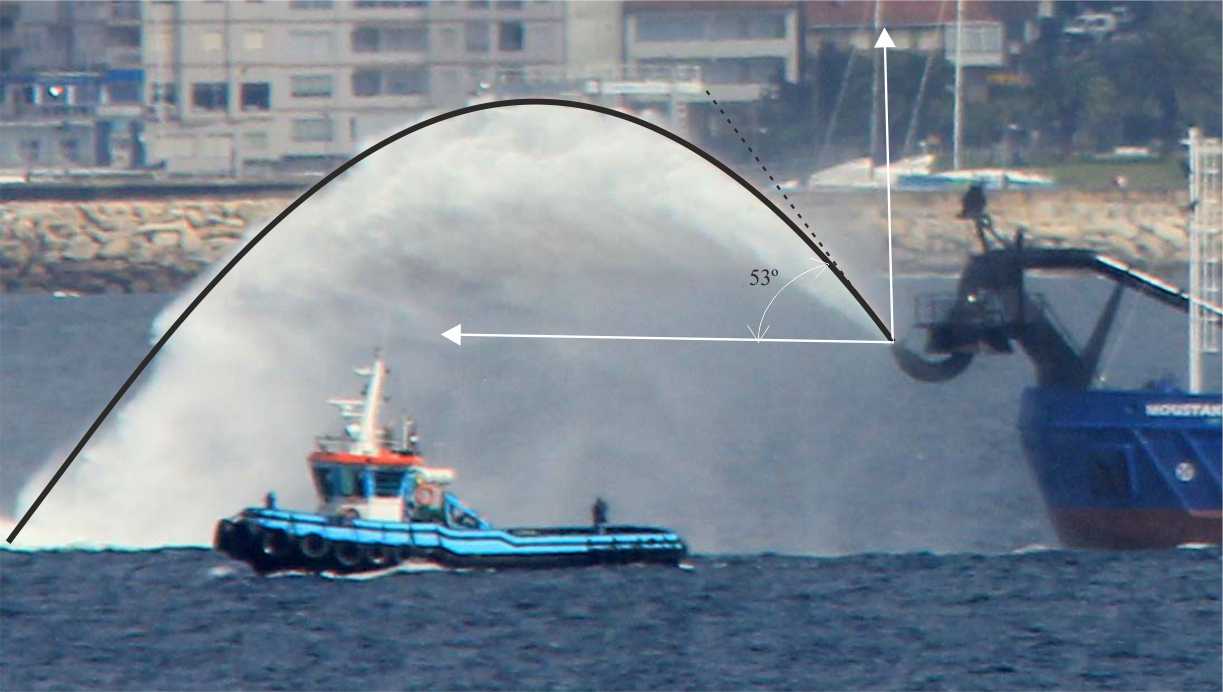

d) Determine en la fotografía 3, la altura máxima y el alcance máximo del chorro de agua respecto a los ejes coordenados. Calcule el factor de escala en esa fotografía y a partir de esos datos calcule la velocidad de salida del agua por la boquilla.
