Ángulo límite.
Índice de refracción del vidrio.
SOLUCIÓN
TABLA DE DATOS
| Ángulo
|
Seno
|
Ángulo
|
Seno
|
| 0 |
0 |
0 |
0 |
| 5 |
0,087 |
9 |
0,156 |
| 10 |
0,174 |
16 |
0,276 |
| 15 |
0,259 |
24 |
0,407 |
| 20 |
0,342 |
34 |
0,559 |
| 30 |
0,5 |
49 |
0,754 |
| 35 |
0,573 |
61 |
0,874 |
| 37 |
0,602 |
68 |
0,927 |
| 40 |
0,643 |
88 |
0,99 |
| 41 |
0,656 |
90 |
1,0 |

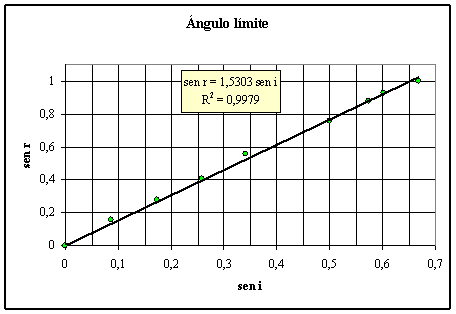

CÁLCULOS GRÁFICOS
En una hoja de cálculo, se hará
la gráfica con sen
, el
en el eje Y, frente a sen
, en el de las X. La gráfica corresponde a una recta, con lo cual
se demuestra que la relación sen
/sen
es constante. La pendiente será
según se ha dicho el índice de refracción del vidrio de la lente empleada.
El ángulo límite será de 41º,
y el índice de refracción del vidrio 1,53 ( a partir de la gráfica) y 1/0,656=1,53
a partir del concepto de ángulo límite.
