DETERMINACIÓN  DEL CALOR ESPECÍFICO DE UNA TUERCA



OBJETIVO DE LA PRÁCTICA ( Práctica en grupo de 10 alumnos, con realización individual)

El objetivo de la práctica será la determinación del calor específico de una tuerca formada por una aleación de hierro y carbono, por el método de las mezclas puesto en práctica por Lavoisier y Laplace a finales del XVIII. De esa forma a partir del calor que puede transferir la tuerca, cuando está a t2  ( tª elevada, hasta el punto de ebullición del agua), a una determinada masa de agua a la temperatura ambiente ( t1), hasta alcanzar la temperatura final tf, se podrá calcular su calor específico

Q absorbido por el agua = m(agua). Ce agua (tf-t1), con el Q transferido por la tuerca,

Qc=m(tuerca). Ce(tuerca). (t2-tf) ,

Relacionando el calor absorbido por el agua, con la masa de las tuercas por su diferencia de temperaturas; dicha relación será el calor específico de las tuercas.

C específico de tuerca = m (agua). C específico del agua.(tf-t1) / m (tuerca).  (t2-tf)

Tomando datos con diferentes masas de tuercas unidas por un hilo en agrupaciones numeradas, se puede realizar la gráfica, disponiendo en el eje Y los valores del calor absorbido por el agua, y en el eje X los de masa(tuercas). (t2-tf). La pendiente será el calor específico pedido.

Habrá que procurar que el sistema transfiera el menor calor posible ya por absorción propia, o por cesión al medio externo. Para ello se empleará un calorímetro improvisado, con 2 vasos de precipitados, separados por papel higiénico, para producir una capa de aire aislante y se hará rápidamente toda la operación de mezcla.



MATERIAL UTILIZADO

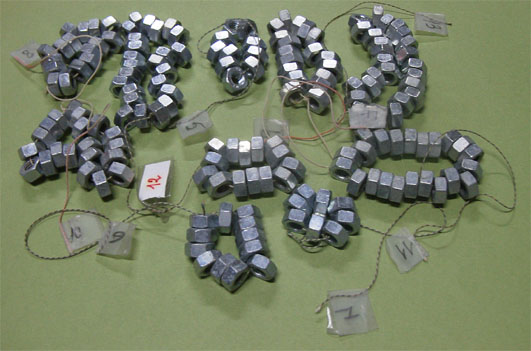

Tuercas iguales, atadas por un cordelito con una numeración mitad de las tuercas que ata, que permitirá meterlas y sacarlas del baño de agua, agrupadas de manera que se forman 10 sistemas con diferentes   masas (foto1).

SOLUCIONARIO

Foto 1

Probeta de 100/250ml. Calentador de inmersión.

Calorímetro formado por dos vasos de precipitados. Frasco lavador con agua (recipiente con agua). Varilla agitadora. Sonda termométrica  precisando  0,1ºC.



REALIZACIÓN DE LA PRÁCTICA.

Sistema a mayor temperatura. Sobre la mesa del profesor

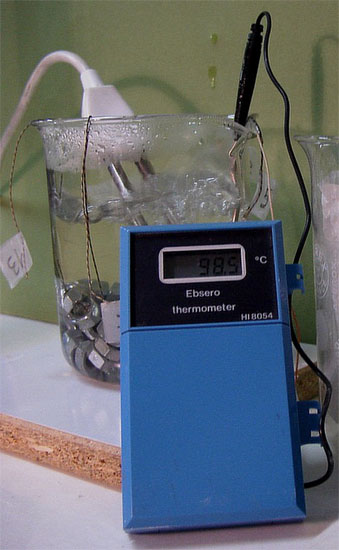

Se disponen las 10 agrupaciones de tuercas, de masa conocida que deberá apuntar cada alumno, según su numeración, en un vaso de 600mL con agua, con el calentador de inmersión, hasta que el agua hierva, tomando la temperatura t2 del sistema en ese momento, tal como se ve en la foto2

t2 =        ….



Foto 2

Foto 3

Sistema a menor temperatura

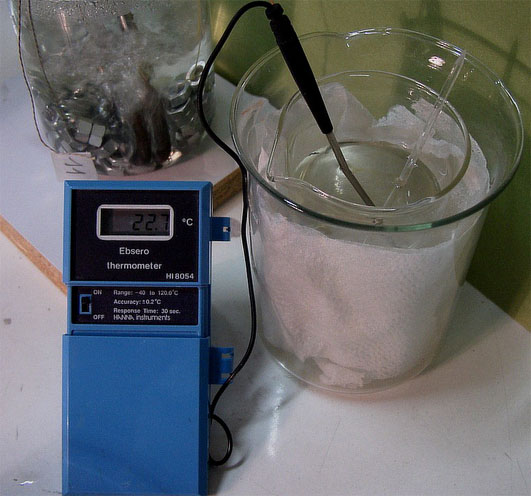

Cada alumno del grupo, medirá en la probeta 100/200ml de agua, (m1 = 100/200g), según la agrupación de tuercas (8,10,12, y 14 tuercas, 100ml de agua; 16,18,20,22, 24 y 26, 200ml), disponiéndolos en el vaso de precipitados interior, introducirá la sonda midiendo y apuntando la temperatura  t1 (foto 3).



t1=

Mezcla de sistemas

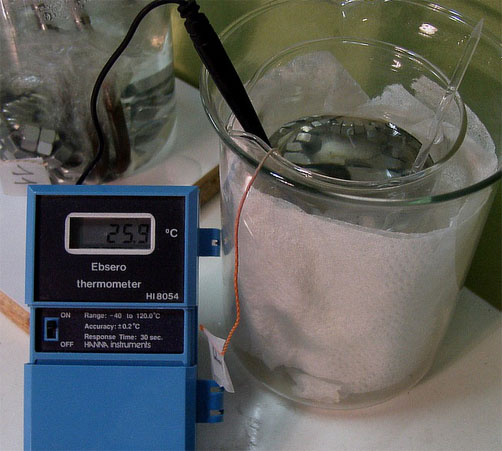

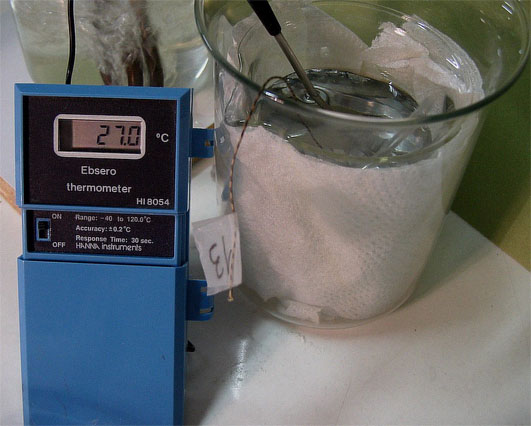

Después  irá por orden (1,2,3 ....10), con su calorímetro improvisado, hasta la mesa del profesor, donde se encuentra el sistema a mayor temperatura t2 (que indicará el profesor), tomando las tuercas que le correspondan, por el cordelito, las introducirá rápidamente en el vaso interior del calorímetro, agitando con la varilla,  y anotando  la temperatura final ( tf )  (fotos 4 y 5), que marcará la sonda, después de un tiempo entre medio minuto y  minuto y medio de agitación, según el número de tuercas.

Foto 4

Foto 5

Después, rellenará  en el encerado la tabla de datos colectivos, según el número de tuercas.



TABLA DE DATOS

(El alumno debe subrayar el número de práctica que le corresponde según el número de monedas)



DATOS PREVIOS:

Masa de agua, (mi=100g de 8 a14)(mi=200g de 16 a 26)

Masa de tuercas,         se conoce previamente     m’ =

Calor específico del agua= 1cal/gºC



tuerc

m’ de tuer-cas/g

Tª final de

 la mezcla  tF

tF-t1

/ºC

mi de agua/g

miceagua(tF-t1)

/cal

t2-tF/ºC

m’(t2-tF)/

g. ºC

8

37,4





100







10

47,1





100







12

56,2





100







14

65,2





100







16

75,1





200







18

85,1





200







20

93,1





200







22

102,7





200







24

110,9





200







26

120,0





200









Gráfica

Se realiza la gráfica X/Y, con una hoja Excel, situando en el eje X, los valores de m’(t2-tF), mientras que en el Y, mice(agua)(tF-t1).

La pendiente de la gráfica será el calor específico de la tuerca en cal/g.ºC.
